3

69-1922EFS—01

Serie FocusPRO

®

TH5000

ESPAÑOL

M29370

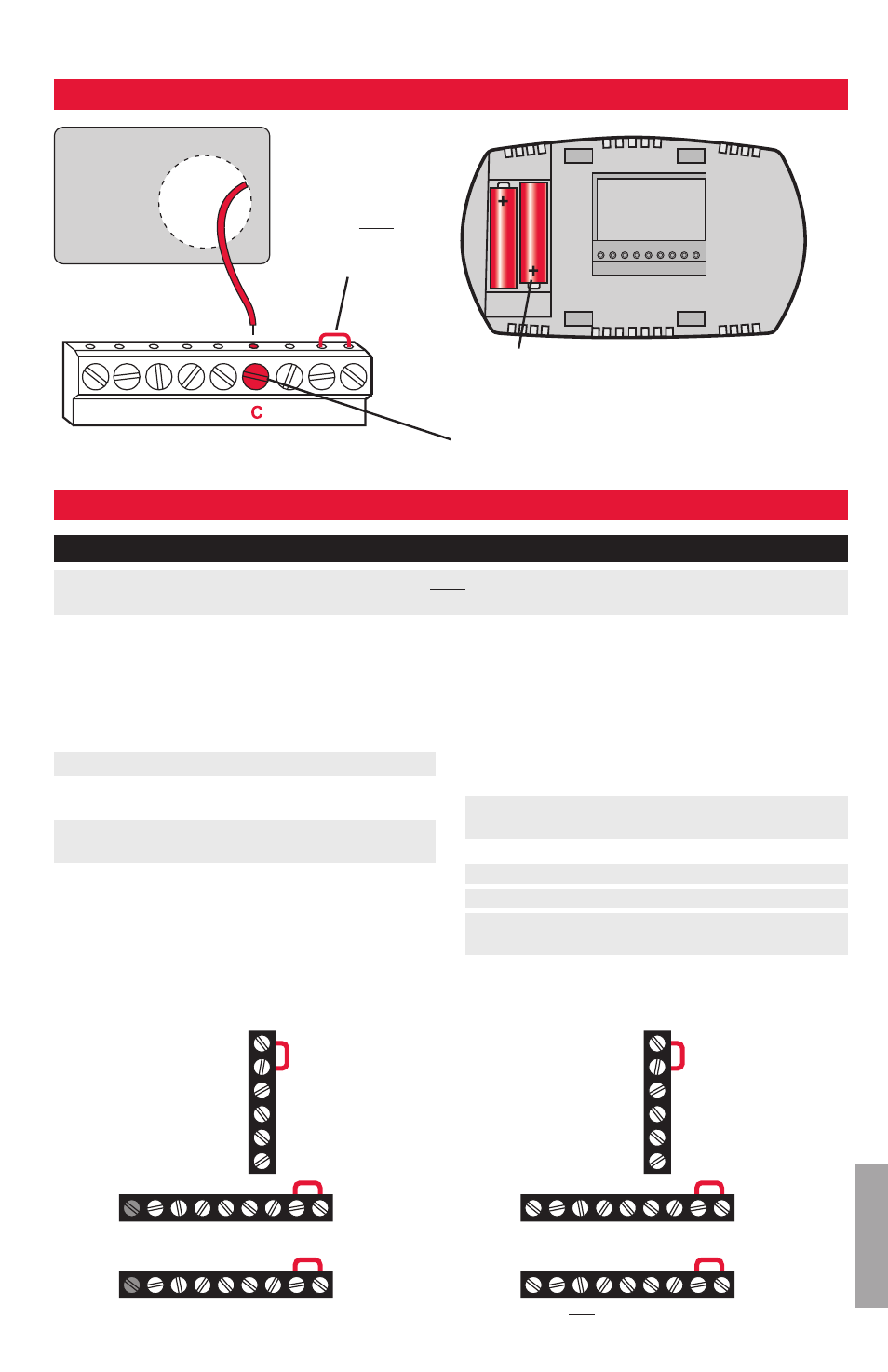

Opciones de fuentes de energía

Mantenga los cables

en esta área

sombreada

Conecte

C

para suministrar corriente CA

(opcional si las baterías están instaladas).

Coloque las baterías para suministro

de energía principal o de respaldo.

Quite el puente

instalado en la

fábrica sólo en los

sistemas con dos

transformadores.

Terminales convencionales:

Rc 24 V CA desde el transformador

del sistema de refrigeración

R

24 V CA desde el transformador

de la calefacción

W

Relé de calor (etapa 1)

W2 Relé de calor (etapa 2)
Y

Interruptor automático del compresor

(etapa 1)

Y2 Interruptor automático del compresor

(etapa 2)

G

Relé del ventilador

C

24 V CA. Para los sistemas de

2 transformadores, utilice cables

comunes desde el transformador

de la refrigeración.

Terminales de la bomba de calor:

Rc 24 V CA desde el transformador

de la refrigeración

R

24 V CA desde el transformador

de la calefacción

O/B Válvula inversora
Y

Interruptor automático del compresor

(etapa 1)

Y2 Interruptor automático del compresor

(etapa 2)

(únicamente TH5320U)

G

Relé del ventilador

Aux Relé auxiliar de calor*
E

Relé de emergencia de calor*

L

Cuando se fija en Em. Heat, envía

un flujo de aire caliente

C

24 V CA

* Terminales Aux y E combinados

únicamente en el

modelo TH5320U

.

Cableado

Designación de terminales

Las áreas sombreadas que aparecen abajo sólo se utilizan para los modelos

TH5320U y TH5220D

o según se indique.

TH5110D

Rc

Y

W

G

R

C

TH5220D

Rc

Y

W

G

W2

Y2

R

C

TH5320U

Rc

Y

W

G

W2

Y2

R

C

TH5110D

Rc

Y

O/B

G

R

C

Rc

Y

G

Aux

E

L

R

O/B

O/B

C

TH5220D

Rc

Y

G

Aux

E

Y2

L

R

C

TH5320U

M29371
