DIMENSIONS DE DÉGAGEMENT
Remarque #1
Pour éviter les risques de brûlures ou d’incendie
en atteignant les surfaces chauffées, l’espace de
rangement des armoires situé au-dessus des unités
de surface doit être évité. Si un rangement doit être
fourni, le risque peut être réduit en installant une
hotte qui fait saillie horizontalement à au moins
127 mm (5 po) au-delà du fond des armoires.
Remarque #2
D =3dégagement minimum de 914 mm (36 po)
entre le dessus de la surface de cuisson et le fond
d’une armoire en bois ou en métal non protégée;
ou
D =762 mm (30 po) minimum lorsque le fond
du coffret en bois ou en métal est protégé par un
panneau ignifuge d’au moins ¼" d’épaisseur recouvert
d’au moins une feuille d’acier MSG no 28, acier
inoxydable de 0,015 “d’épaisseur, 0,024" -l’aluminium
épais, ou cuivre de 0,020 “d’épaisseur.
Remarque
z Cette cuisinière peut être installée directement à côté
d’armoires de base d’une hauteur de 36" (914 mm).
z Si la cuisinière doit être placée à côté d’armoires,
respectez les mesures de dégagement indiquées.
Les mêmes mesures de dégagement s’appliquent
aux installations en îlot.
z La cuisinière peut être placée de diverses façons
par rapport au devant de l’armoire, avec le
panneau de commande au même niveau ou en
saillie, selon la profondeur des armoires.
z Les alimentations en électricité et gaz doivent
se trouver dans les zones indiquées sur les
schémas suivants.
z Toute ouverture dans le mur derrière la cuisinière
et dans le plancher sous celle-ci doit être scellée.
z Gardez toujours la zone à proximité de
l’appareil dégagée et exempte de matériaux
combustibles, d’essence et d’autres liquides
et vapeurs inflammables.
z N’obstruez pas la circulation d’air de combustion
et de ventilation de l’appareil.

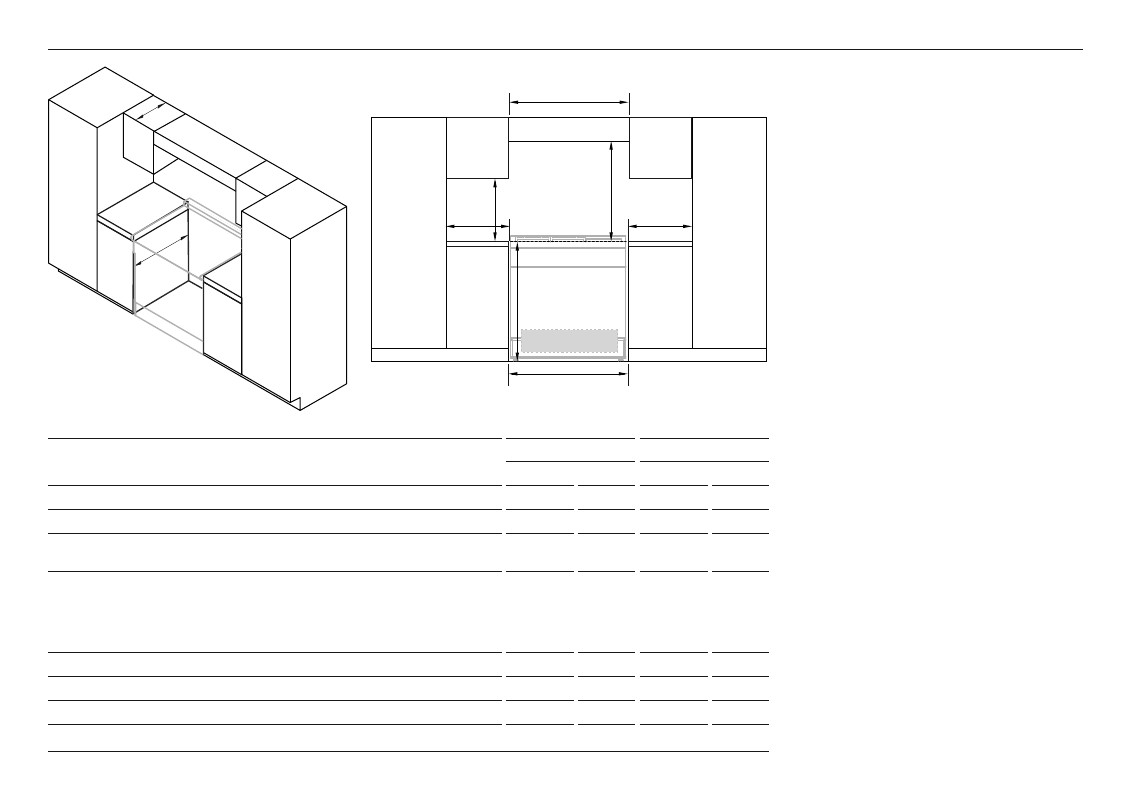

ISO AVANT
DIMENSIONS DE DÉGAGEMENT
GAZ OR36 MIXTE OR36
POUCES MM POUCES MM
A Distance verticale entre le comptoir et une armoire au-dessus du comptoir min 36 min 914 min 36 min 914
B Distance verticale entre le comptoir et une armoire au-dessus du comptoir min 18 min 457 min 18 min 457
C Dégagement entre les côtés gauche et droit de la cuisinière et la surface
combustible verticale la plus proche min 11 13/16 300 min 11 13/16 300
D Dégagement entre la surface de cuisson et :
z Armoire suspendue au-dessus de la table de cuisson (combustible / non protégé)*
z Armoire suspendue au-dessus de la surface de cuisson (non combustible / protégée)*
z Une hotte de ventilation** centrée au-dessus de la surface de cuisson
Voir les remarques 1 et 2.
min 36
min 30
min 30
min 914
min 762
min 762
min 36
min 30
min 30
min 914
min 762
min 762
E Profondeur des armoires suspendues max 13 max 330 max 13 max 330
F Largeur de l’ouverture entre les armoires 36 914 36 914
G Hauteur des armoires adjacentes à la cuisinière (du plancher au comptoir)*** max 37 1/2 max 953 max 37 1/2 max 953
H Profondeur du mur jusqu’au devant des armoires max 25 1/4 max 641 max 25 1/4 max 641
*Surfaces non combustibles: telles que définies dans le
“National Fuel Gas Code” (ANSI Z223.1, édition actuelle).
Les dégagements de matériaux non combustibles ne
font pas partie de la portée ANSI Z21.1 et ne sont pas
certifiés par UL.
**Reportez-vous aux codes locaux/nationaux pour
les exigences de ventilation.
***Selon la hauteur de l’ajustement des pieds. La surface
de cuisson doit être encastrée ou au-dessus du niveau
du comptoir.
E
H
A
C
B
D
G
C
F
Électricité et gaz
(voir schémas suivants)
Surface de cuisson
