INSTELLEN VAN OOGSCHELpEN / GEBRUIK MET
EN ZONDER BRIL
De oculair-oogschelpen (1) kunnen door draaien
eenvoudig worden versteld en klikken betrouwbaar in
op de gekozen standen. Voor een grondige reiniging
kunnen ze ook helemaal worden verwijderd.

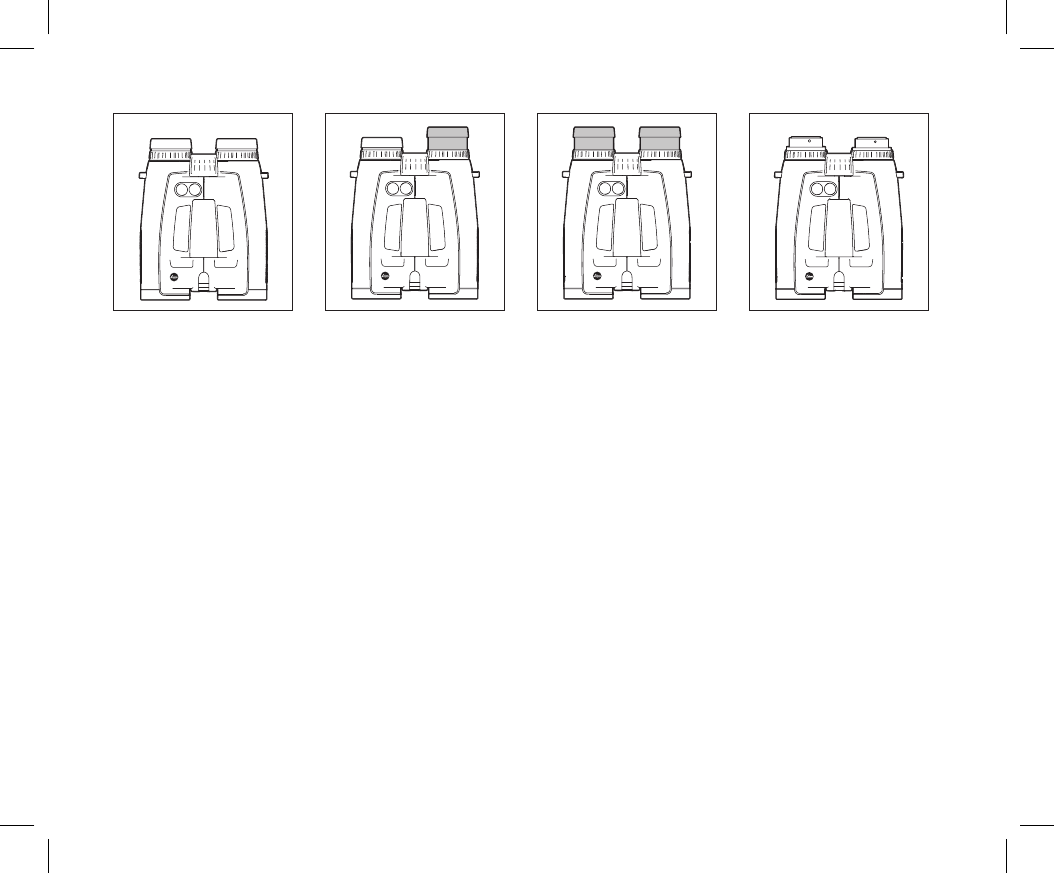

Voor waarneming met bril (afbeelding A) blijven ze in
de volledig ingedraaide stand. Voor waarneming
zonder bril worden ze tegen de wijzers van de klok in
uitgedraaid. Er zijn voor de optimale aanpassing vier
standen mogelijk (afbeelding B).
Als de oculairs ernstig vervuild zijn, wordt geadviseerd
de oogschelpen te verwijderen om ze te reinigen
(afbeelding C). In de volledig uitgedraaide stand
worden ze door iets trekken verwijderd.
INSTELLEN VAN DE OOGAFSTAND
Door de verrekijker rond de scharnierassen (9) te
knikken stelt u de individuele oogafstand in. Het
gezichtsveld links en rechts moeten daarbij tot een
cirkelvormig beeld in elkaar vloeien.
A B C D
