TR 66 UltraView IP PTZ 36X Kamera
Kamera açıklaması

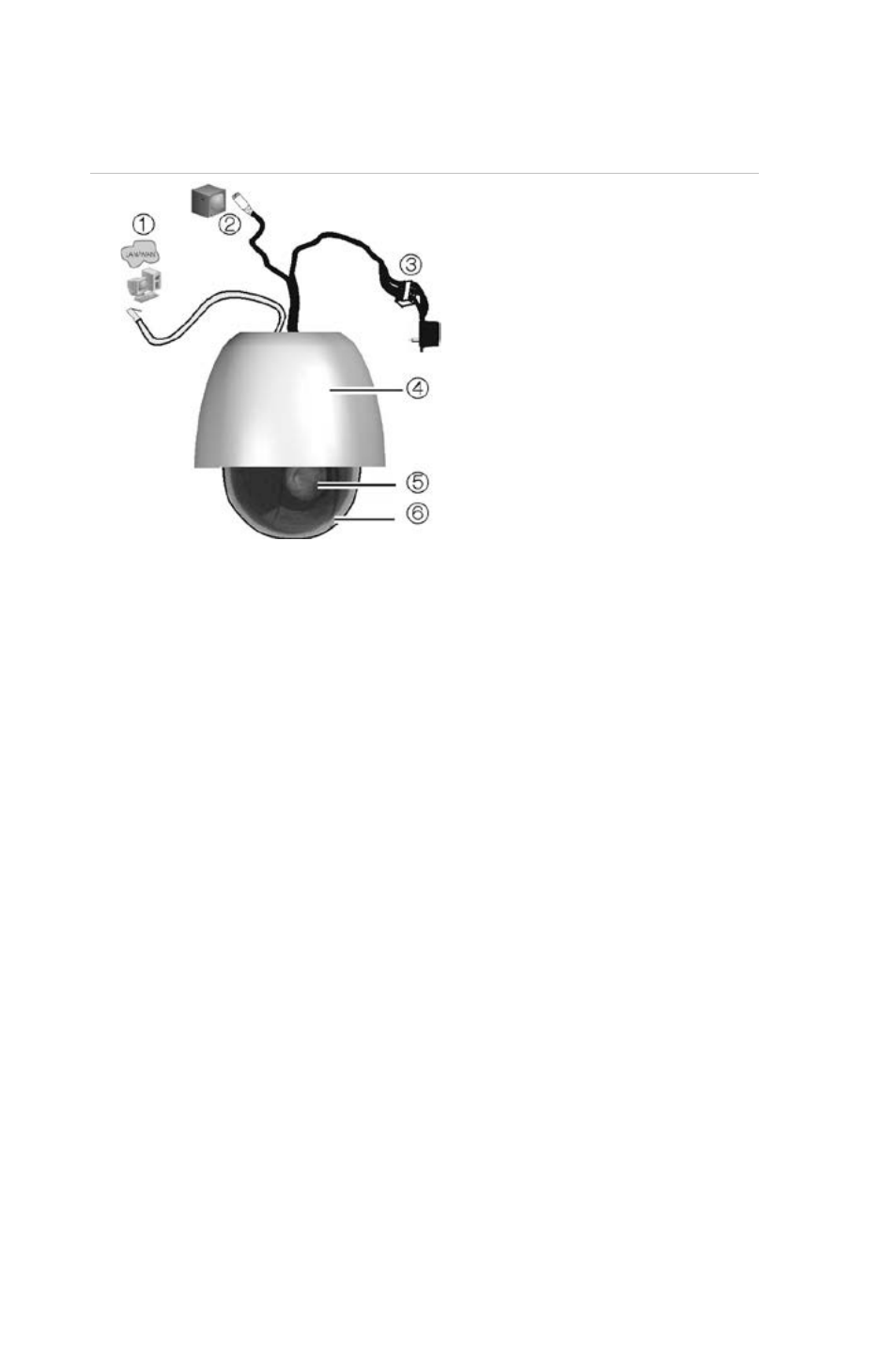

Şekil 19: Dome kamera genel görünümü (sarkık montajlı hali
gösterilmiştir)
1. Ethernet RJ45 konektörü
Ağ cihazlarına bağlayın.
2.
Video çıkışı.
CCTV monitörünün BNC
konnektörüne bağlayın.
3.
Güç kaynağı kablosu.
+24
VAC güç kaynağına
bağlayın.
4. Muhafaza.
5. PTZ modülü.
6.
Dome kamera camı.
Kamera kurulumu
1. Montaj yüzeyini
hazırlayın ve kamera bağlantı aparatını monte
edin.
2.
Dome kamera camını gevşetin ve koruyucu bandı PTZ
modülünden ayırın.
3.
PTZ modülünün her iki yanında bulunan uçlara bastırın ve kamera
muhafazasından ayırın. Modül kablolarının muhafazanın üst
kısmında yer alan kablo giriş deliğinden dışarı çıktığından emin
olun.
Not:
Alarm veya ses giriş/çıkış röleleri kullanılacaksa, bunları
modülün PCB'sine bağlayın ve kablolarını; muhafazanın üst
kısmında yer alan kablo giriş deliği içerisine yönlendirin. Alarm
bağlantıları hakkında daha fazla bilgi için kullanım kılavuzuna
bakın.
4.
Muhafazayı monte edin.
Sarkık montajlı kamera:
Bağlantı aparatıyla birlikte sağlanan vidaları kullanarak, kamera
muhafazasını bağlantı aparatına bağlayın.
