амерой UltraView IP PTZ 36X
Описание камеры

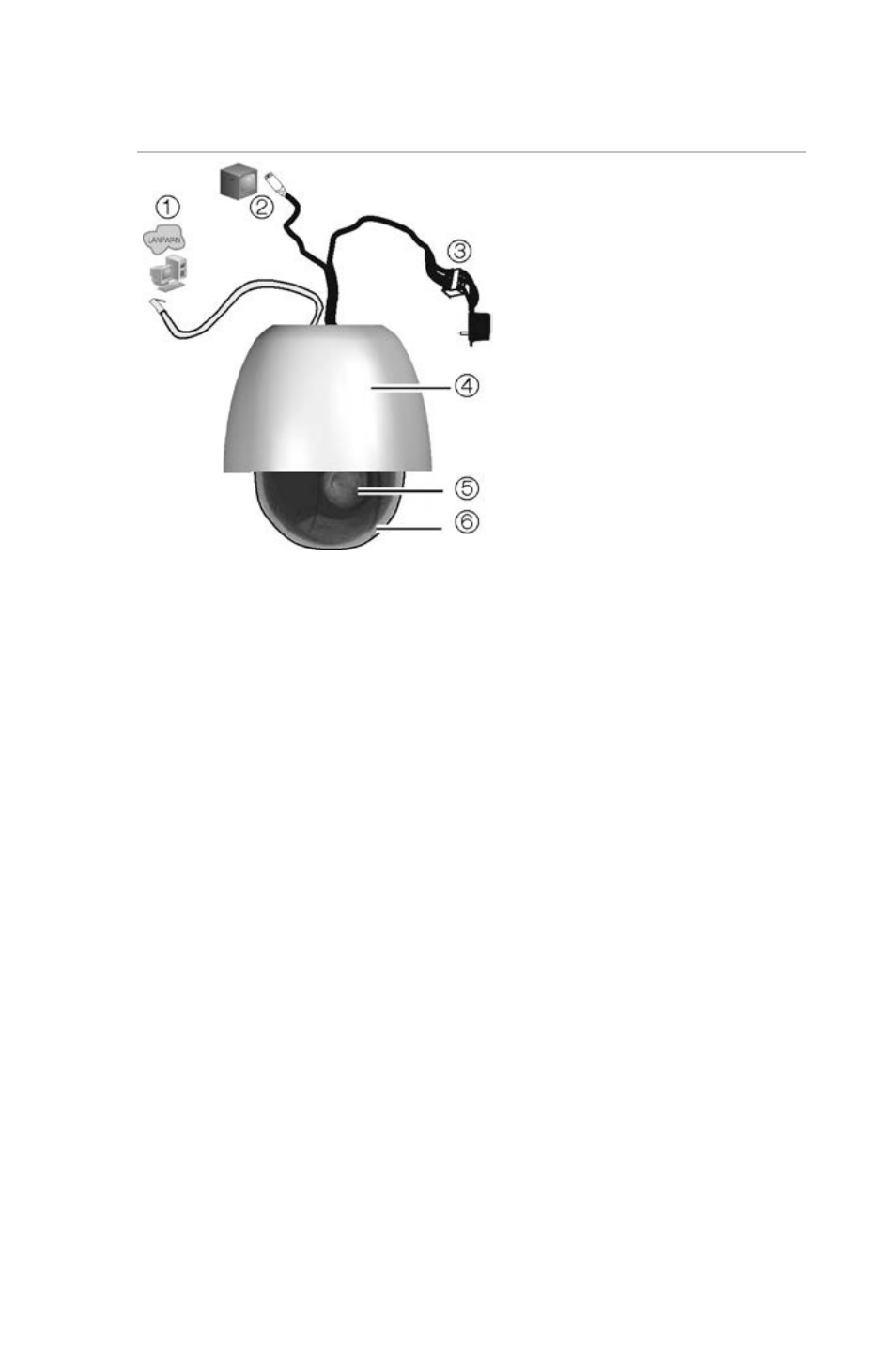

Рис. 17. Вид купольной камеры (подвесной монтаж)
1.
Разъем Ethernet RJ45.
Подключение к сетевым
устройствам.
2.
Видеовыход.
Подключение разъема BNC к
монитору CCTV.
3.
Шнур электропитания.
Подключение к источникам
электропитания +24 В
переменного тока.
4.
Корпус.
5.
Модуль PTZ.
6.
Прозрачный купол.
Установка камеры
1.
Подготовьте поверхность для монтажа и установите
кронштейн камеры.
2.
Отвинтите крышку колпака от камеры и снимите с модуля PTZ
защитную пленку.
3.
Прижмите две планки по бокам модуля PTZ и снимите его с
корпуса камеры. Убедитесь, что кабели модуля выходят из
кабельного входа в верхней части корпуса.
Примечание. Если используются реле сигнализации и
аудиовхода/выхода, подключите их к плате модуля и
пропустите кабели через кабельный вход в верхней части
корпуса. Для получения дополнительной информации по
использованию сигнальных подключений см. руководство
пользователя.
4.
Установите корпус.
Подвесной монтаж камеры:
Прикрепите корпус камеры к кронштейну с помощью
прилагаемых винтов.
