Kamery UltraView IP PTZ 36X 43 PL
Opis kamery

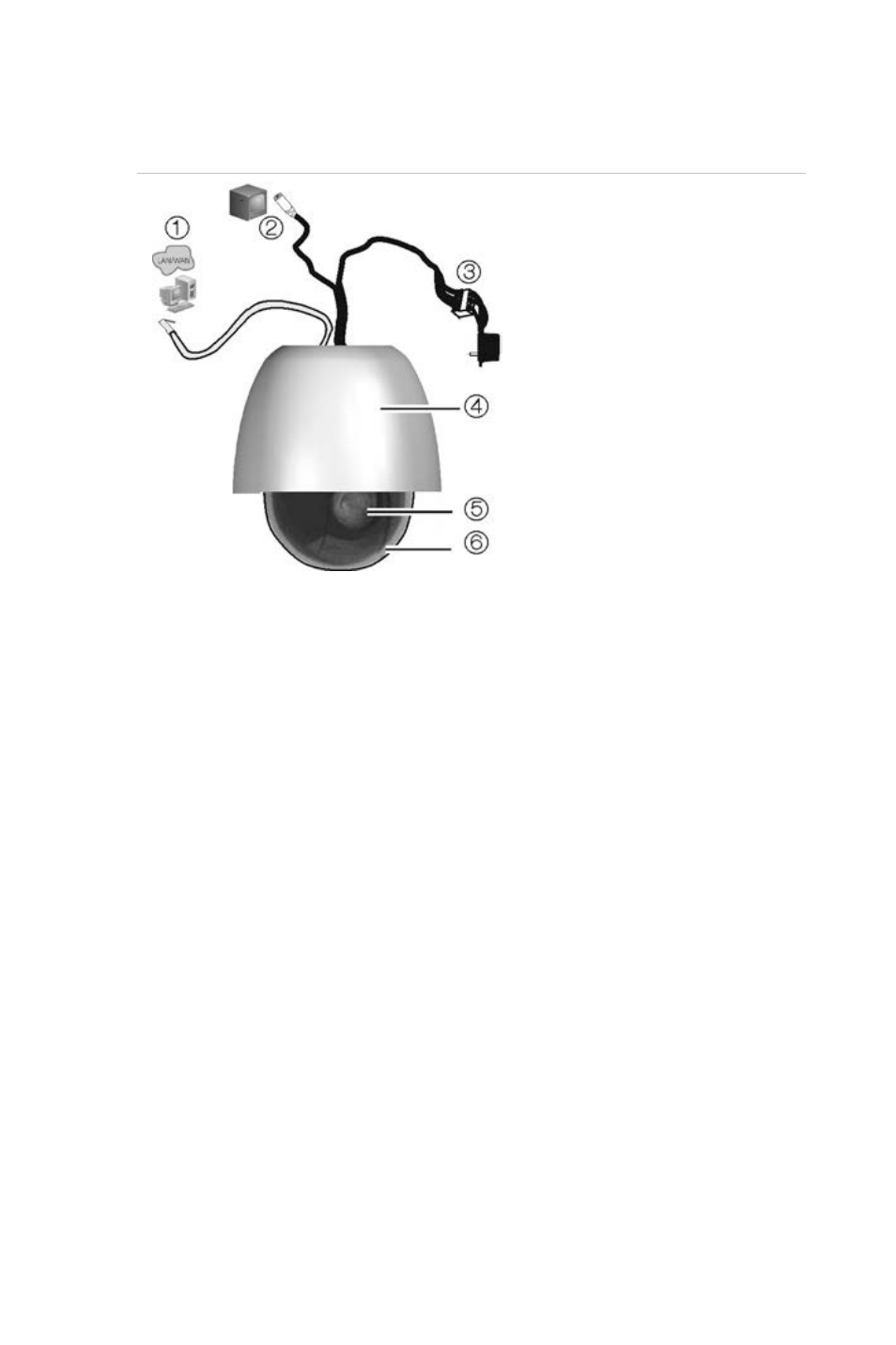

Rysunek 13
: Widok ogólny kamery kopułowej (pokazano kamerę z
mocowaniem wiszącym)
1.
Złącze Ethernet RJ45
Podłącz do urządzeń
sieciowych.
2.
Wyjście wideo.
Podłącz złącze BNC do
monitora telewizji
przemysłowej.
3. Przewód zasilania.
Podłącz do zasilacza +24 V
(prąd zmienny).
4. Obudowa.
5.
Moduł PTZ.
6.
Kopuła.
Instalowanie kamery
1.
Przygotuj powierzchnię montażową i zamontuj wspornik kamery.
2.
Odkręć kopułę kamery i zdejmij taśmę ochronną z modułu PTZ.
3.
Wciśnij dwa języczki po obu stronach modułu PTZ i wyjmij go z
obudowy kamery. Sprawdź, czy kable modułu nadal przechodzą
przez otwór kablowy w górnej części obudowy.
Uwaga:
Jeśli mają być używane przekaźniki wejściowe/wyjściowe
alarmów i aud
io, należy je podłączyć do płytki drukowanej modułu i
przeprowadzić ich kable przez otwór kablowy w górnej części
obudowy. Więcej informacji na temat połączeń alarmów można
znaleźć w instrukcji obsługi.
4.
Zamontuj obudowę.
Kamera z
mocowaniem wiszącym:
Zamocuj obudowę kamery do wspornika za pomocą wkrętów
dostarczonych ze wspornikiem.
Kamera z mocowaniem wtynkowym:
Wyreguluj wysokość dwóch języczków obudowy, obracając śruby,
na których są zamocowane. Odległość (h) języczków od pierścienia
obudowy powinna być większa od grubości płyty sufitowej.
