Interlogix UltraView IP PTZ 36X Camera Quick Start User Manual
Page 54

PT 52
Câmara UltraView IP PTZ 36X
Patilha da caixa
Parafuso
Certifique-se de que a patilha da caixa está fechada e depois
EMPURRE a caixa para dentro do furo de passagem. Segure na
caixa e fixe-a atarraxando as respectivas patilhas à superfície de
montagem.

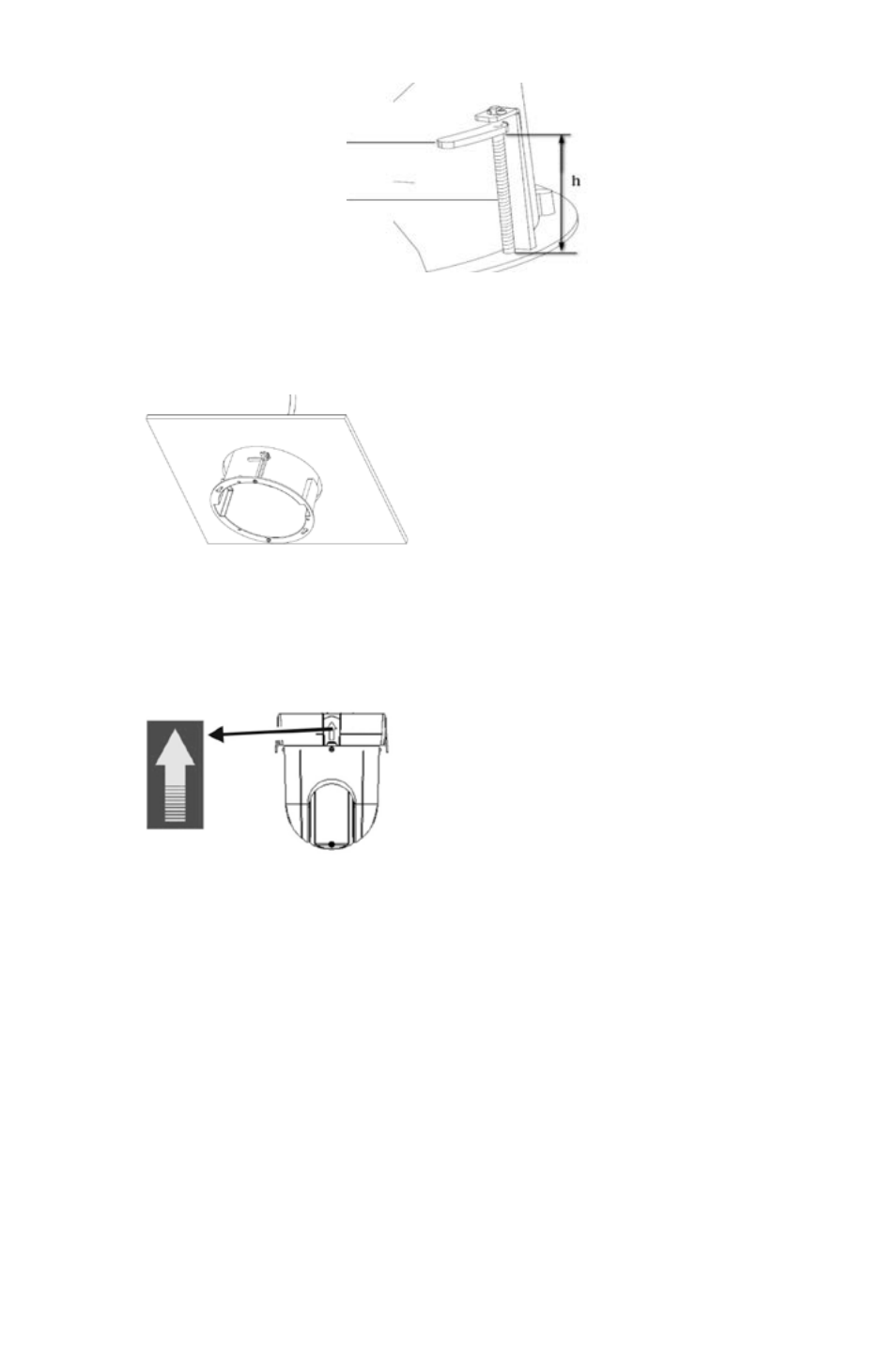

5. Introduza o módulo PTZ na caixa.
Posicione as patilhas no módulo PTZ, alinhando a seta no módulo
com as da caixa (consultar a figura em baixo). O módulo deve
encaixar firmemente na devida posição. se for utilizado um cartão
SDHC, insira-o no módulo antes de introduzir o módulo na caixa.
6. Volte a instalar o globo, atarraxando-o à caixa.
7. Só câmara para montagem suspensa: passe os cabos do
módulo PTZ pelo suporte.
Só câmara para montagem embutida: instale o anel de ajuste.
Alinhe o anel de ajuste com a caixa, e insira os pinos de fixação
nos furos. Em seguida, rode o anel no sentido dos ponteiros do
relógio (para a direita).
8. Ligue os cabos (consulte a Figure 1).
