Interlogix UltraView IP PTZ 36X Camera Quick Start User Manual
Page 46

PL 44
Kamery UltraView IP PTZ 36X

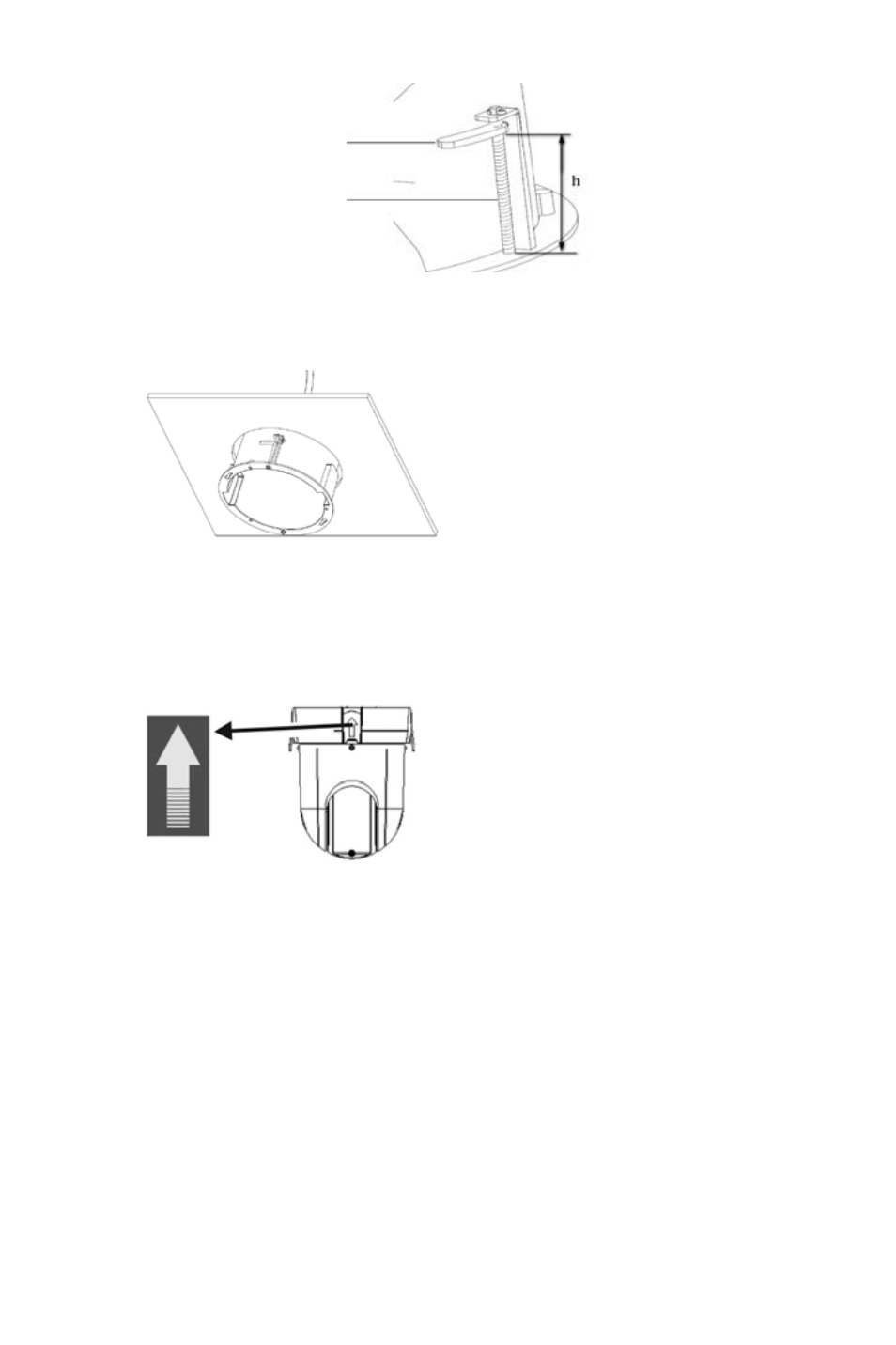

Języczek obudowy
Śruba
Zamknij języczki obudowy i WCIŚNIJ obudowę w otwór
przelotowy. Przytrzymując obudowę, zamocuj ją przez dociśnięcie
śrubą języczków do powierzchni montażowej
5.
Włóż moduł PTZ w obudowę:
Odpowiednio ustaw języczki modułu PTZ, wyrównując strzałkę na
module ze strzałką na obudowie (patrz poniżej). Moduł powinien
zatrzasnąć się na swoim miejscu. Przy korzystaniu z karty SDHC
należy ją włożyć do modułu przed włożeniem modułu w obudowę.
6.
Zamocuj kopułę, przykręcając ją do obudowy.
7. Tylko kamera z mocowaniem
wiszącym: Poprowadź kable
modułu PTZ przez wspornik.
Tylko kamera z mocowaniem wtynkowym:
Zamocuj pierścień
ozdobny. Dopasuj pierścień ozdobny do obudowy i wsuń kołki
ustalające w otwory. Następnie obróć pierścień w prawo.
8.
Podłącz kable (patrz Figure 1).
