Interlogix UltraView IP PTZ 36X Camera Quick Start User Manual
Page 39

UltraView IP PTZ 36X camera
37 NL
Palletjes van de
behuizing
Schroef
Zorg ervoor dat de palletjes van de behuizing zijn gesloten en
DUW vervolgens de behuizing in de opening. Zet de behuizing
vast door de palletjes van de behuizing vast te schroeven op het
montageoppervlak

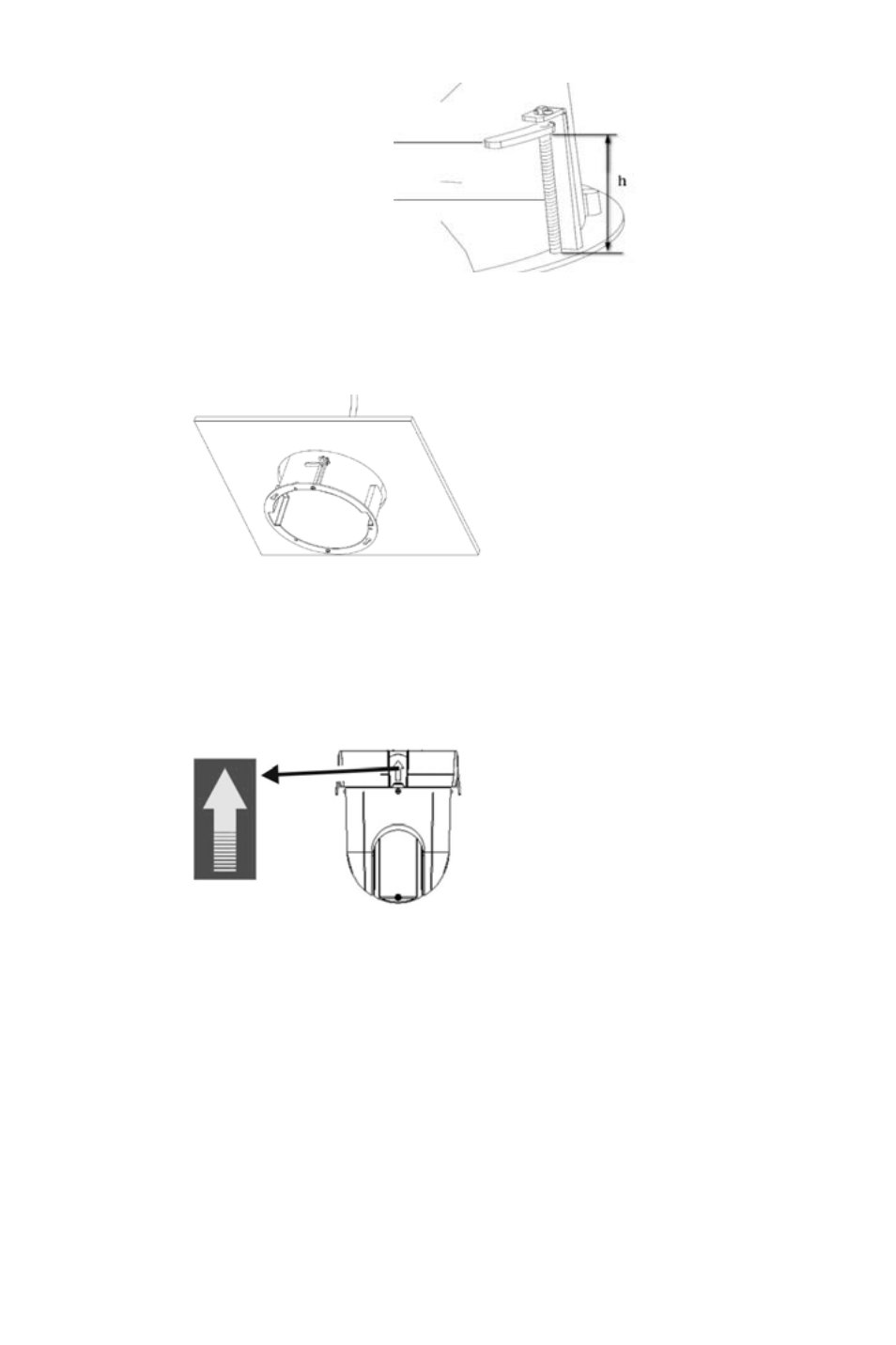

5. Plaats de PTZ-module in de behuizing:
Plaats de palletjes op de PTZ-module door de pijllabel op de
module uit te lijnen met de pijlen op de behuizing (zie hieronder).
De module moet nu stevig op zijn plaats klikken. Als u
gebruikmaakt van een SDHC-kaart, steekt u deze in de module
voordat u de module in de behuizing plaatst.
6. Plaats de bol weer terug door deze op de behuizing te schroeven.
7. Alleen pendelmontage-camera: Leid de kabels van de PTZ-
module door de steun.
Alleen verzonken gemonteerde camera: Installeer de trimring. Lijn
de trimring uit met de behuizing en steek de bevestigingspinnetjes in
de uitsparingen. Draai vervolgens de ring rechtsom.
8. Sluit de kabels aan (zie Figure 1).
