Telecamera UltraView IP PTZ 36X
29 IT
Descrizione Telecamera

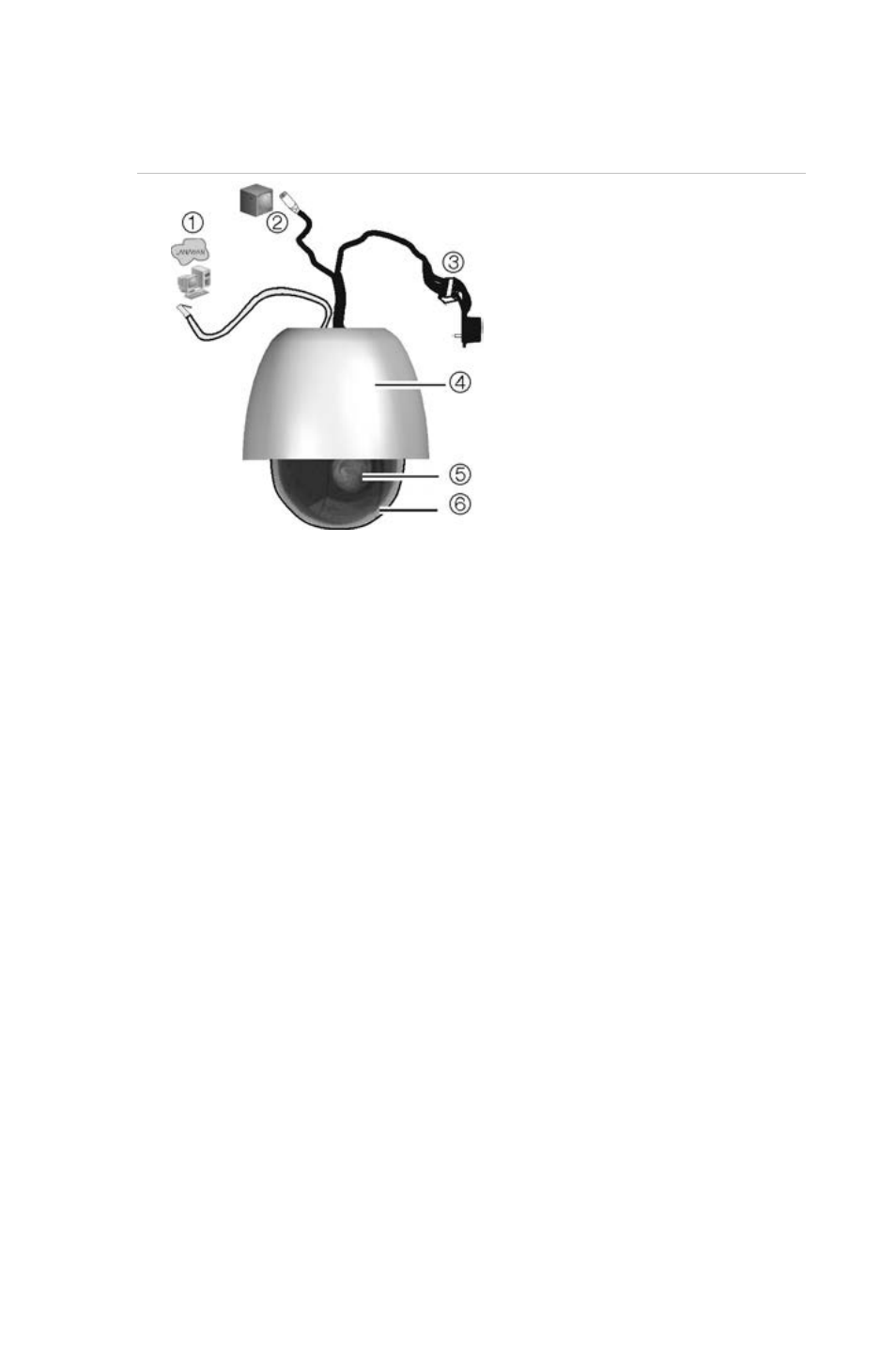

Figura 9: panoramica della telecamera dome (nell’illustrazione:
montaggio a pendente)
1.
Connettore Ethernet RJ45.
Collegare ai dispositivi di rete.
2.
Uscita video.
Collegare il connettore BNC a
un monitor TVCC.
3.
Cavo di alimentazione.
Collegare all’alimentatore da 24
VCA.
4.
Custodia.
5.
Modulo PTZ.
6.
Calotta.
Installazione di una telecamera
1. Preparare la superficie di montaggio e installare il supporto della
telecamera.
2. Svitare la calotta dalla telecamera e rimuovere il nastro protettivo
dal modulo PTZ.
3. Premere sulle due linguette ai lati del modulo PTZ e rimuoverlo
dalla custodia della telecamera. Verificare che i cavi del modulo
escano dal foro di ingresso dei cavi nella parte superiore della
custodia.
Nota: se si desidera utilizzare dei relè di ingresso/uscita per
l’allarme e l’audio, collegarli al circuito stampato del modulo e far
passare i cavi attraverso il foro di ingresso dei cavi, nella parte
superiore della custodia. Per ulteriori informazioni sui collegamenti
dell’allarme, consultare il manuale dell’utente.
4. Installazione della custodia.
Telecamera a pendente:
Collegare la custodia della telecamera al supporto utilizzando le
viti fornite insieme al supporto stesso.
