- 14

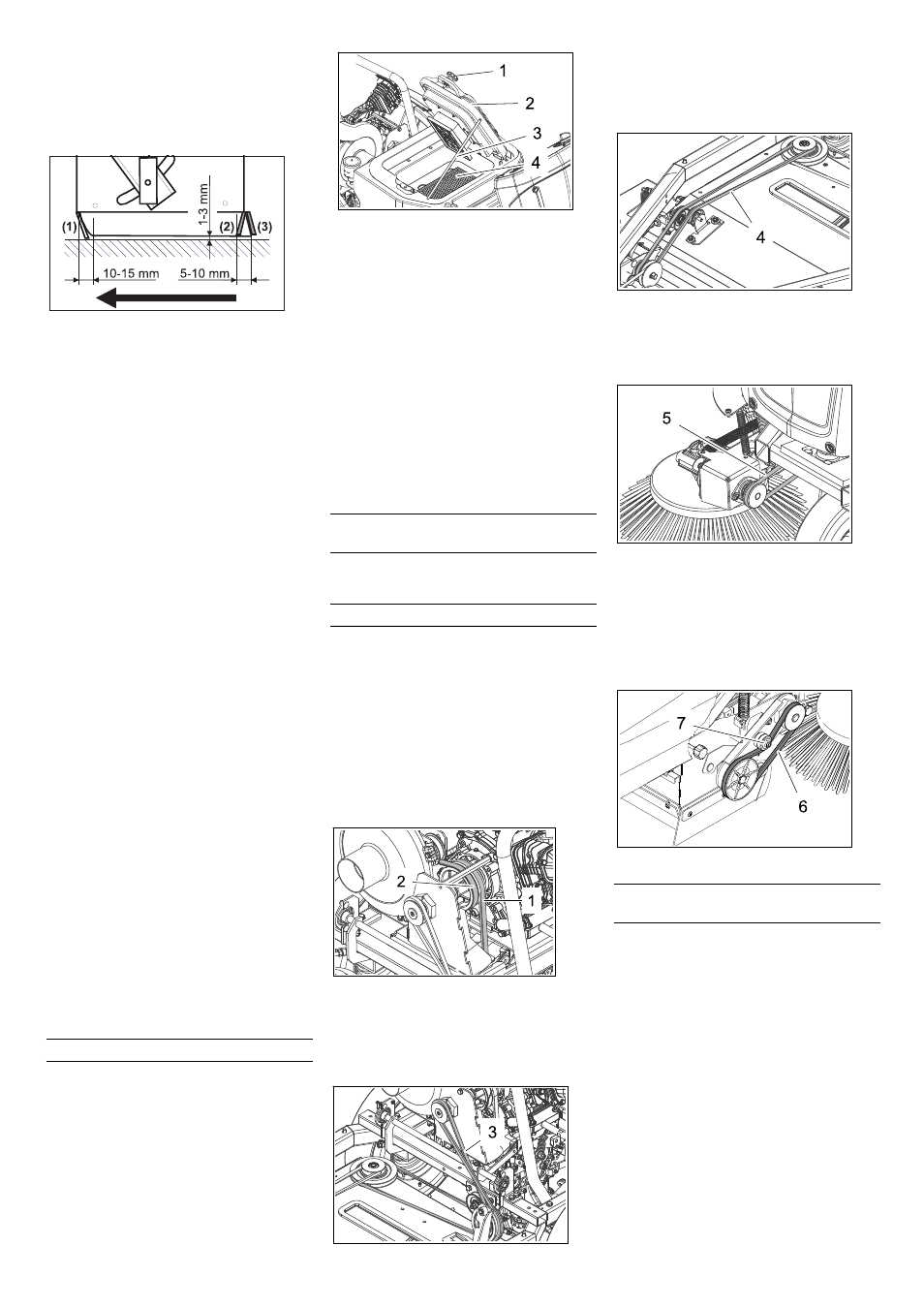

 Передня ущільнювальна планка
 Трохи послабити кріпильні гайки
передньої ущільнювальної планки
(1), для заміни - вигвинтити.
 Прикріпити нову ущільнювальну
планку, не затягуючи поки гайки.
 Відкоригувати ущільнювальну
планку.
 Відрегулювати висоту
ущільнювальної планки над
поверхнею землі таким чином, щоб
вона опускалася з рухом по інерції
10-15 мм назад.
 Затягти гайки.
 Гумова планка
 При зношуванні планку необхідно
замінити.
 Відгвинтити кріпильні гайки гумової
планки (2).
 Установити нову гумову планку.
 Задня ущільнювальна планка
 Відрегулювати висоту
ущільнювальної планки над
поверхнею землі таким чином, щоб
вона опускалася з рухом по інерції 5-
10 мм назад.
 При зношуванні планку необхідно
замінити.
 Відгвинтити кріпильні гайки задньої
ущільнювальної планки (3).
 Установити нову ущільнювальну
планку.
 Бічні ущільнювальні планки
 Трохи послабити кріпильні гайки
бічної ущільнювальної планки, для
заміни - вигвинтити.
 Прикріпити нову ущільнювальну
планку, не затягуючи поки гайки.
 Для настроювання відстані до
підлоги використовувати підкладки
товщиною 1-3 мм.
 Відкоригувати ущільнювальну
планку.
 Затягти гайки.
 Закріпити бічні панелі.
 Вставити й заклацнути сміттєві баки
по обидві сторони.
ṇ
Попередження
При роботі з фільтрувальною
установкою носити маску для захисту
від пилу. Дотримуватися приписань по
техніці безпеки відносно обігу із
дрібним пилом.
Вказівка: Перед видаленням фільтру
для пилу необхідно почекати не менше 1
хвилини. За цей час пил повинен осісти.

Відкрити кришку пристрою.
1 Гвинти (2 штуки)
2 Кришка з пристосуванням для
чищення фільтру
3 Опора
4 Фільтр для пилу (складчастий
фільтр)
5 Всмоктувальний вентилятор
 Послабити гвинти.
 Відкинути кришку наверх та закріпити
за допомогою опори.
 Вийняти пиловий фільтр.
 Перевірити пиловий фільтр, зробити
чищення або замінити
 Встановити очищений або новий
фільтр для пилу.
 Закрити кришку.
 Затягнути гвинти.
 Час від часу перевіряти шланг на
всмоктувальному вентиляторі на
герметичність та щільність посадки.
 Ключ запалювання повернути в
позицію "0" і витягнути його з замка.
ƽ
Обережно!
Після вимикання мотор обертається
ще 3 - 4 секунди за інерцією. В цей час
слід залишатися поза зоною привода.

Відкрити кришку пристрою.
 Перевірити натяг, наявність
спрацювання та пошкоджень
клинового ременя приводу осі (1) та
клинового ременя всмоктувального
вентилятора (2).
Клиновий ремінь приводу осі (1) та клиновий
ремінь всмоктувального вентилятора (2)
 Перевірити натяг, наявність
спрацювання та пошкоджень
повідного ременя (3).
Повідний ремінь (3)
 Перевірити натяг, наявність
спрацювання та пошкоджень
повідного ременя (4).
Повідний ремінь (4)
 Перевірити натяг, наявність
спрацювання та пошкоджень
круглого ременя бічної щітки (5).
Круглий ремінь бічної щітки (5)
 Перевірити натяг, наявність
спрацювання та пошкоджень
клинового ременя приводу вала, що
підмітає (6).
 Якщо буде потреба затягти клинові
ремені біля гвинта.
Клиновий ремінь приводу вала, що підмітає
(6) та регулювальний гвинт (7)
Електронні вузли й система керування
перебувають за передньою панеллю.
Якщо необхідно замінити запобіжник, то
варто зняти передню панель.

Відкрутити гвинти передньої панелі.
 Зняти фронтальну обшивку.
 Несправні запобіжники замінити.
Вказівка:План розташування
запобіжників перебуває на
внутрішній стороні. Використовувати
запобіжники тільки з однаковим
показником.
 Знов встановити передню панель.
Перевірити/замінити фільтр для пилу
Перевірити всмоктувальний
вентилятор
Перевірка приводних ременів
Заміна запобіжників електронних
вузлів і системи керування
