- 13

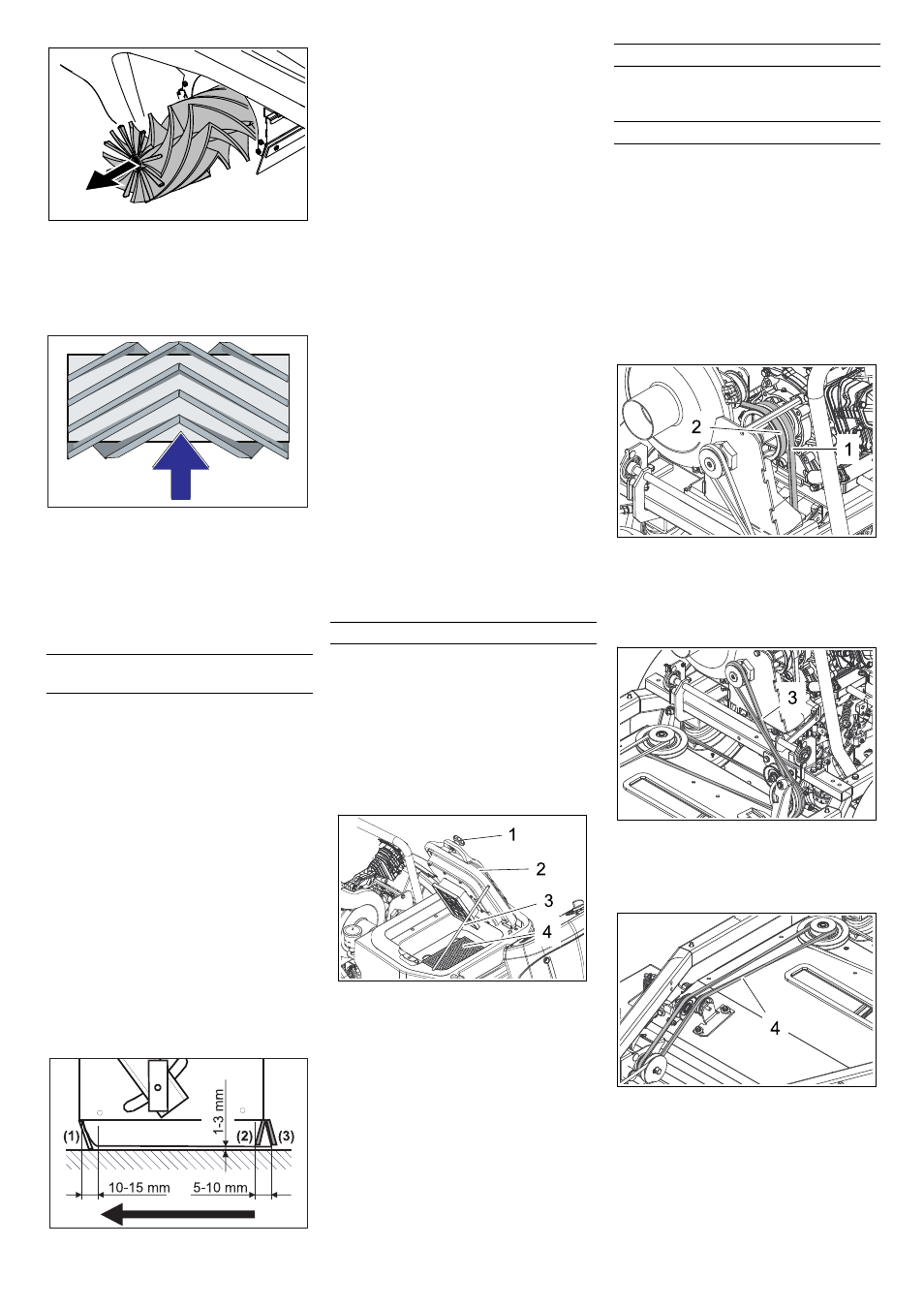

 Wsunąć nowy walec zamiatający do
skrzyni walca i nałożyć na czop napę-
dowy.
Wskazówka: Podczas montażu nowe-
go walca zamiatającego zwrócić uwagę
na położenie zestawu szczotek.
Pozycja montażowa walca w kierunku jazdy
 Założyć osłonę walca zamiatającego.
 Nakręcić śrubę i nakrętkę mocującą.
 Założyć śrubę naciągową.
 Przykręcić osłonę boczną.
 Zbiornik śmieci wsunąć po obu stro-
nach i zatrzasnąć.
 Zaparkować zamiatarkę na równej po-
wierzchni.
 Ustawić przełącznik programów na po-
ziom 1 (jazda). Walec zamiatający pod-
nosi się.
 Obrócić kluczyk zapłonowy w położenie
„0” i wyjąć go.
 Zabezpieczyć urządzenie klinami przed
stoczeniem się.
 Zbiornik śmieci lekko unieść po obu
stronach i wyciągnąć.
 Odkręcić śruby mocujące osłon bocz-
nych po obu stronach.
 Zdjąć osłony boczne.
 Przednia listwa uszczelniająca
 Poluzować nieco nakrętki mocujące
przedniej listwy uszczelniającej (1), w
przypadku wymiany odkręcić.
 Przykręcić nową listwę uszczelniającą,
lecz nie dokręcać jeszcze nakrętek.
 Wyregulować listwę uszczelniającą.
 Odstęp listwy uszczelniającej do podło-
ża ustawić tak, aby przechylała się o 10
-15 mm do tyłu.
 Dokręcić nakrętki.
 Listwa gumowa
 W przypadku zużycia wymienić listwy.
 Odkręcić nakrętki mocujące listwy gu-
mowej (2).
 Przykręcić nową listwę gumową.
 Tylna listwa uszczelniająca
 Odstęp listwy uszczelniającej do podło-
ża ustawić tak, aby przechylała się o 5 -
10 mm do tyłu.
 W przypadku zużycia wymienić listwy.
 Odkręcić nakrętki mocujące tylnej li-
stwy uszczelniającej (3).
 Przykręcić nową listwę.
 Boczne listwy uszczelniające
 Poluzować nieco nakrętki mocujące
bocznych listew uszczelniających, w
przypadku wymiany odkręcić.
 Przykręcić nową listwę uszczelniającą,
lecz nie dokręcać jeszcze nakrętek.
 Włożyć podkładkę o grubości 1 - 3 mm,
aby ustawić odstęp od podłoża.
 Wyregulować listwę uszczelniającą.
 Dokręcić nakrętki.
 Przykręcić osłony boczne.
 Zbiornik śmieci wsunąć po obu stro-
nach i zatrzasnąć.
ṇ Ostrzeżenie
Podczas prac przy instalacji filtrującej nosić
maskę przeciwpyłową. Przestrzegać prze-
pisów bezpieczeństwa dot. obchodzenia
się z drobnymi pyłami.
Wskazówka: Przed demontażem filtra py-
łowego odczekać co najmniej 1 minutę, aż
pył osiądzie.

Otworzyć pokrywę urządzenia.
1 Śruba (2 sztuki)
2 Pokrywa z instalacją oczyszczającą
3 Podpórka
4 Filtr pyłowy (płaski filtr falisty)
5 Dmuchawa ssąca
 Poluzować śruby.
 Odchylić pokrywę ku górze i zabezpie-
czyć podpórką.
 Wyjąć filtr pyłu.
 Sprawdzić, oczyścić lub wymienić filtr pyłu
 Założyć oczyszczony lub nowy filtr pyłowy.
 Zamknąć pokrywę.
 Dokręcić śruby.
 Od czasu do czasu sprawdzić szczel-
ność i właściwe osadzenie węży przy
dmuchawie ssącej.
 Obrócić kluczyk zapłonowy w położenie
„0” i wyjąć go.
ƽ
Niebezpieczeństwo
Po wyłączeniu silnik zatrzymuje się z opóź-
nieniem ok. 3 - 4 sekund. W tym czasie w
żadnym wypadku nie zbliżać się do obsza-
ru napędowego.

Otworzyć pokrywę urządzenia.
 Sprawdzić pasek klinowy napędu osi
(1) i pasek klinowy dmuchawy ssącej
(2) pod kątem naprężenia, zużycia i
ewentualnych uszkodzeń.
Pasek klinowy napędu osi (1) i pasek klinowy
dmuchawy ssącej (2)
 Sprawdzić pasek napędu (3) pod kątem
jego naprężenia, zużycia i ewentual-
nych uszkodzeń.
Pasek napędu (3)
 Sprawdzić pasek napędu (4) pod kątem
jego naprężenia, zużycia i ewentual-
nych uszkodzeń.
Pasek napędu (4)
 Sprawdzić pasek okrągły szczotki
bocznej (5) pod kątem jego naprężenia,
zużycia i ewentualnych uszkodzeń.
Ustawianie i wymiana listew uszczelnia-
jących
Sprawdzanie wymiana filtra pyłowego
Sprawdzanie dmuchawy ssącej
Sprawdzanie pasów napędowych
