- 14

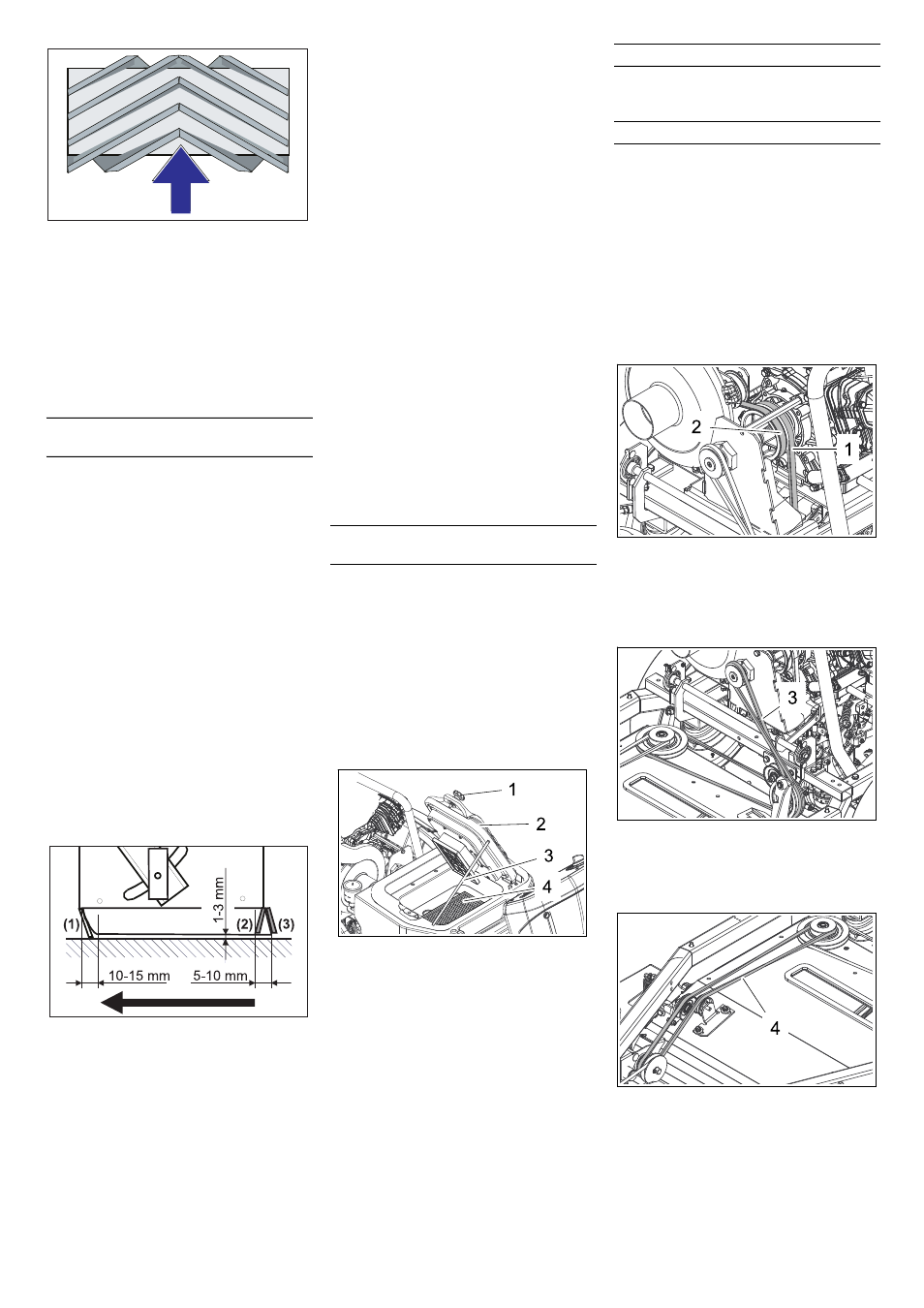

Расположение подметающего вала при
установке по направлению движения
 Установить заслонку подметающего
вала.
 Установить крепежные винты и гай-
ки.
 Вставить натяжные пружины.
 Закрепить боковую панель.
 Вставить и защелкнуть мусорные
баки по обоим сторонам.
 Поставить подметающую машину на
ровной поверхности.
 Переставить переключатель про-
грамм на ступень 1 (движение). Под-
метающий вал приподнимается.
 Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
 Закрепить аппарат от непроизволь-
ного качения, подложив под него
клин.
 Слегка приподнять с обоих сторон
резервуар для сбора мусора и вы-
нуть его.
 Ослабить крепежные винты боковых
панелей с обеих сторон.
 Снять боковые панели.
 Передняя уплотнительная планка
 Несколько ослабить крепежные гай-
ки передней уплотнительной планки
(1), для замены - вывинтить.
 Прикрепить новую уплотнительную
планку, не затягивая пока гайки.
 Откорректировать уплотнительную
планку.
 Расстояние уплотнительной планки
до пола установить так, чтобы при
пробеге по инерции в 10 - 15 мм она
откидывалась назад.
 Затянуть гайки.
 Резиновая планка
 При износе планку необходимо заме-
нить.
 Отвинтить крепежные гайки резино-
вой планки (2).
 Установить новую резиновую планку.
 Задняя уплотнительная планка
 Расстояние уплотнительной планки
до пола установить так, чтобы при
пробеге по инерции она отклонялась
назад на 5 - 10 мм.
 При износе планку необходимо заме-
нить.
 Отвинтить крепежные гайки задней
уплотнительной планки (3).
 Установить новую уплотнительную
планку.
 Боковые уплотнительные планки
 Несколько ослабить крепежные гай-
ки боковой уплотнительной планки,
для замены - вывинтить.
 Прикрепить новую уплотнительную
планку, не затягивая пока гайки.
 Для настройки расстояния до пола
использовать подкладки толщиной 1
- 3 мм.
 Откорректировать уплотнительную
планку.
 Затянуть гайки.
 Закрепить боковые панели.
 Вставить и защелкнуть мусорные
баки по обоим сторонам.
ṇ Предупреждение
При работе с фильтровальной уста-
новкой носить маску для защиты от
пыли. Соблюдать предписания по тех-
нике безопасности в отношении обра-
щения с мелкой пылью.
Указание: Перед удалением фильтра
для пыли необходимо подождать не ме-
нее 1 минуты. За это время пыль должна
осесть.

Открыть крышку устройства.
1 Винты (2 шт.)
2 Крышка с приспособлением для
чистки фильтра
3 Опора
4 Фильтр для пыли (складчатый
фильтр)
5 Всасывающий вентилятор
 Открутить винты.
 Откинуть крышку вверх и закрепить с
помощью опоры.
 Вынуть фильтр пыли.
 Проверить пылевой фильтр, произ-
вести чистку или заменить
 Установить очищенный или новый
фильтр для пыли.
 Закрыть крышку.
 Затянуть винты.
 Время от времени проверять шланг
на всасывающем вентиляторе на
герметичность и плотность посадки.
 Ключ зажигания повернуть в пози-
цию "0" и вытащить его из замка.
ƽ
Опасность
После выключения двигатель враща-
ется еще 3 - 4 секунды по инерции. В
это время следует оставаться вне
зоны привода.

Открыть крышку устройства.
 Проверить натяжение, наличие изно-
са и повреждений клинового ремня
привода оси (1) и клинового ремня
всасывающего вентилятора (2).
Клиновой ремень привода оси (1) и клиновой
ремень всасывающего вентилятора (2)
 Проверить натяжение, наличие изно-
са и повреждений приводного ремня
(3).
Приводной ремень (3)
 Проверить натяжение, наличие изно-
са и повреждений приводного ремня
(4).
Приводной ремень (4)
 Проверить натяжение, наличие изно-
са и повреждений круглого ремня бо-
ковой щетки (5).
Установка и замена уплотнительных
планок
Проверить/заменить фильтр для
пыли
Проверить всасывающий вентилятор
Проверка приводных ремней
221 RU
