- 4

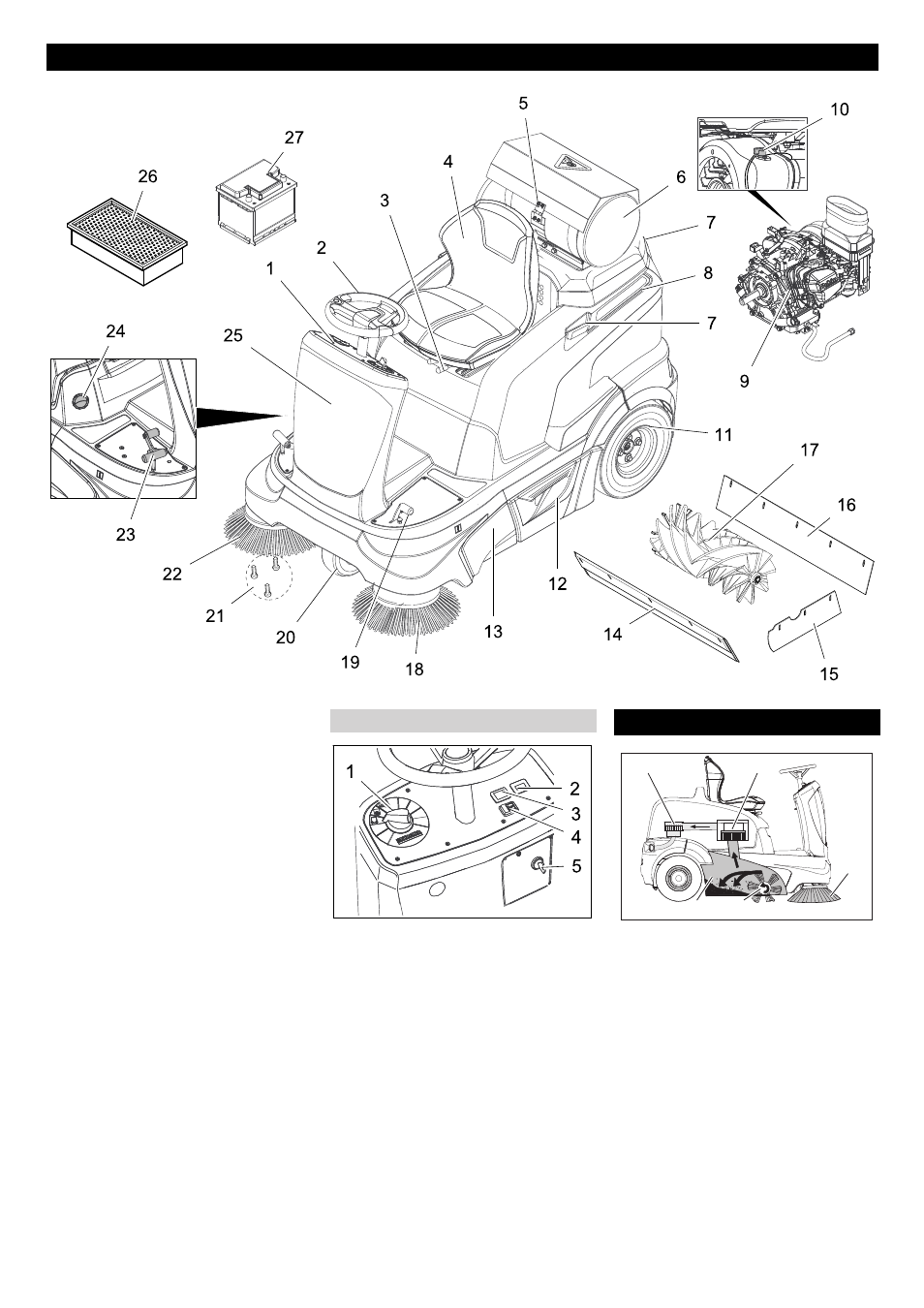

1 Panou operator
2 Volan
3 Manetă pentru reglarea scaunului
4 Scaun (cu comutator de contact)
5 Suport pentru butelia de gaze
6 Butelia de gaze
7 Şină de suport pentru Homebase
8 Capacul aparatului
9 Motor pe gaz
10 Comutator Stop
11 Roată din spate
12 Rezervor de mizerie (pe ambele părţi)
13 Acces cilindru de măturare
14 Bara anterioră de etanşare
15 Bară laterală de etanşare
16 Bara de etanşare din spate
17 Cilindru de măturat
18 Mătură laterală stângă (opţional)
19 Pedală de ridicare/coborâre a clapetei
pentru murdărie grosieră
20 Roată din fată
21 Fixarea măturii laterale
22 Mătură laterală dreapta
23 Pedala de deplasare
24 Clapetă pentru aspirare umedă/uscată
25 Siguranţe (în spatele învelişului frontal)
26 Filtru de praf (filtru cu pliuri plate)
27 Baterie care nu necesită întreţinere
1 Comutator pentru programe
2 Contor ore de funcţionare
3 Nu este ocupat
4 Claxon
5 Cheie de contact Maşina de măturat funcţionează după prin-
cipiul încărcării de sus (cilindrul de mătura-
re se roteşte în sens antiorar).
– Măturile laterale (3) curăţă colţurile şi
muchiile de pe suprafaţa de măturat şi
transportă murdăria pe banda cilindru-
lui de măturare.
– Cilindrul de măturare rotativ (4) trans-
portă murdăria direct în rezervorul de
murdărie (5).
– Praful generat din rezervor este filtrat
prin filtrul de praf (2), iar aerul curat fil-
trat este aspirat de suflanta de aspirare
(1).
– Curăţarea filtrului de praf (2) se efectu-
ează automat.
Elemente de utilizare şi funcţionale
Panou operator Funcţionarea
1 2
3
5 4
292 RO
