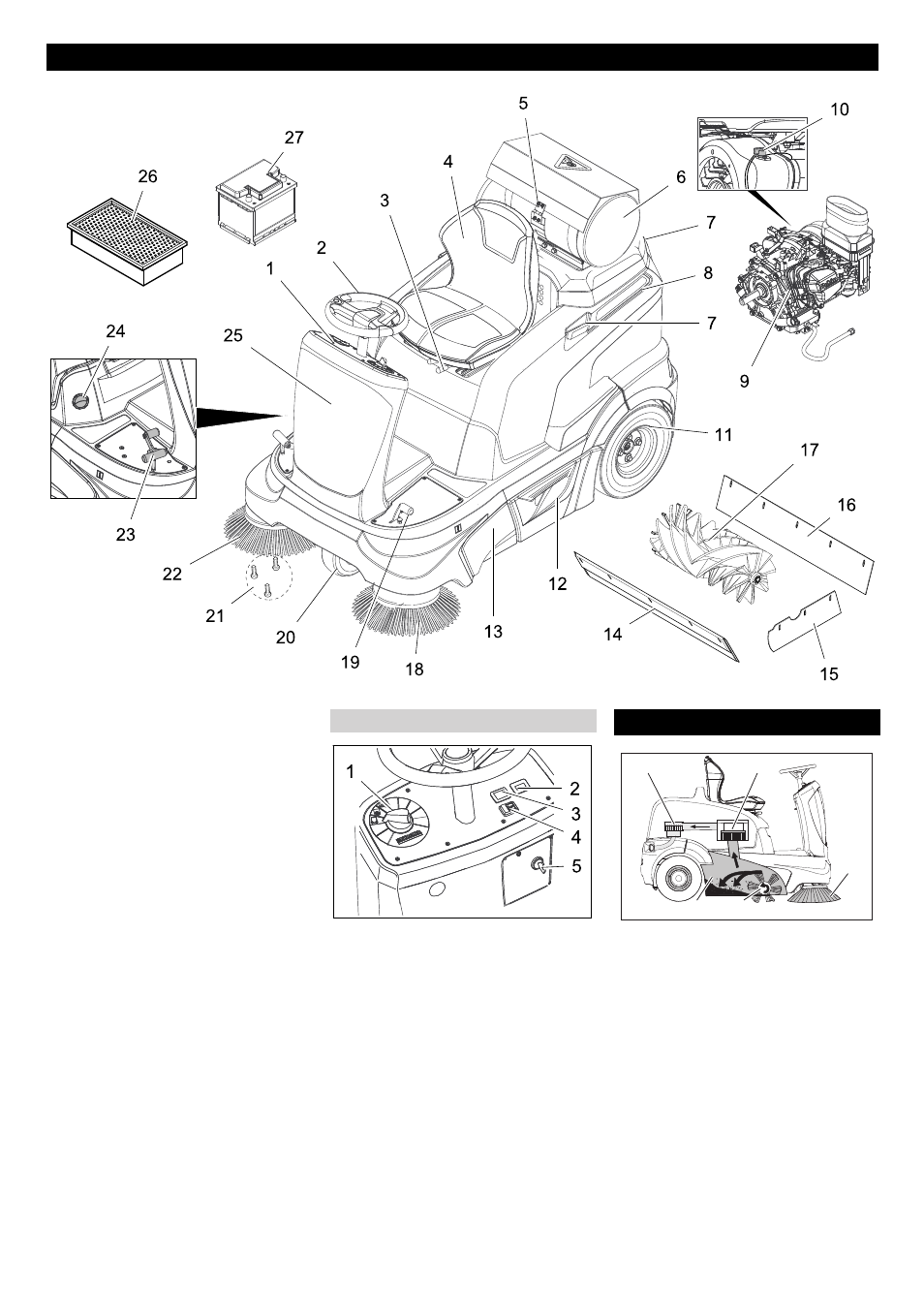

1 Kumanda alanı
2 Direksiyon simidi
3 Koltuk ayarlama kolu
4 Koltuk (koltuk kontak şalterli)
5 Gaz tüpü tutucusu
6 Gaz tüpü
7 Homebase tutucu rayı
8 Cihaz kapağı
9 Gazlı motor
10 Durdurma şalteri
11 Arka tekerlek
12 Süpürme haznesi (çift taraflı)
13 Süpürme merdanesine erişim
14 Ön sızdırmaz çıta
15 Yan conta çıtası
16 Arka conta çıtası
17 Döner silindir
18 Sol yan süpürge (isteğe bağlı)
19 Kaba kir kapakçığı pedalını indirin/kal-
dırın
20 Ön tekerlek
21 Yan fırça sabitlemesi
22 Sağ yan süpürge
23 Gaz pedalı
24 Islak/kuru kapakçık
25 Sigortalar (ön kaplamanın arkasında)
26 Toz filtresi (yassı katlama filtresi)
27 Bakım gerektirmeyen akü
1 Program anahtarı
2 Çalışma saati sayacı
3 Boş
4 Korna
5 Kontak anahtarı Süpürme makinesi, kontra prensibine göre
çalışır.
– Yan süpürgeler (3) süpürme yüzeyinin
kenarlarını ve köşelerini temizler ve kiri
döner silindirin şeridine gönderir.
– Döner silindir (4) kiri doğrudan süpürge
haznesine (5) aktarır.
– Haznede girdaba tutulan toz, toz filtresi
(2) üzerinden ayrılır ve filtrelenen temiz
hava emiş fanından (1) emilir.
– Toz filtresi (2) otomatik olarak temizlenir
Kullanım ve çalışma elemanları
Kumanda alanı Fonksiyon
1 2
3
5 4
