Italiano | 73

Bosch Power Tools

1 609 929 V11 | (23.8.11)

Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen

26.07.2011

Montaggio

Per la Vostra sicurezza

Attenzione! Prima di effettuare interventi di manuten-

zione o di pulizia spegnere l’elettroutensile e staccare

la spina dalla presa di corrente. Lo stesso vale se il cavo

della corrente dovesse essere danneggiato, tagliato

oppure aggrovigliato.

Attenzione! Non toccare la catena rotante della sega.

Non utilizzare in nessun caso la sega a catena nelle vici-

nanze di persone, di bambini oppure di animali; altret-

tanto non utilizzare l’elettroutensile dopo l’assunzione

di prodotti alcolici, droghe oppure dopo aver ingerito

medicinali anestetizzanti.

Per sicurezza, il Vostro elettroutensile è dotato di un isola-

mento di protezione e non richiede nessuna messa a terra. La

tensione d’esercizio è di 230 V AC, 50/60 Hz (per paesi non

appartenenti alla CE 240 V a seconda della versione). Utiliz-

zare esclusivamente cavi di prolunga omologati. Per ulteriori

informazioni, rivolgersi al Servizio di Assistenza autorizzato.
In caso di utilizzo della sega a catena con un cavo di prolunga

sono necessarie le seguenti sezioni conduttrici:
– min. 1,5 mm

fino a lunghezza max. 50 m

– min. 2,5 mm

fino a lunghezza max. 100 m

Avvertenza: Se si utilizza un cavo di prolunga è necessario che

questo – come indicato nelle norme di sicurezza – sia dotato

di un conduttore di protezione che, attraverso la spina, sia

collegato al conduttore di protezione del Vostro impianto elet-

trico.
In caso di impiego di tamburi per cavi, gli stessi devono essere

srotolati.
Possono essere utilizzati esclusivamente cavi di prolunga del

tipo H07 RN-F oppure IEC (60245 IEC 66).
In caso di dubbi, rivolgersi ad un elettricista professionista

oppure alla rappresentanza Bosch Service più vicina.
f

ATTENZIONE: Cavi di prolunga non conformi alle nor-

me possono essere pericolosi. I cavi di prolunga, le spi-

ne ed i raccordi devono essere di tipo impermeabile

all’acqua e devono essere omologati per l’uso in am-

bienti esterni.

I collegamenti dei cavi devono essere asciutti e non devono

poggiare per terra.
Per una maggiore sicurezza, si consiglia di usare un interrutto-

re a corrente di guasto (RCD) con una corrente di guasto mas-

sima di 30 mA. Questo interruttore a corrente di guasto do-

vrebbe essere controllato prima di ogni impiego.

Se il cavo di collegamento è danneggiato, lo stesso può essere

riparato esclusivamente da un’ Officina Bosch autorizzata.
Indicazione per prodotti che non vengono venduti in GB:

ATTENZIONE: Per la Vostra sicurezza è necessario che la spi-

na applicata sull’elettroutensile sia collegata al cavo di prolun-

ga. Il raccordo del cavo di prolunga deve essere protetto con-

tro gli spruzzi dell’acqua, deve essere di gomma oppure deve

essere coperto con gomma. Il cavo di prolunga deve essere

usato con un dispositivo di scarico della trazione.

Montaggio e tensione della catena della sega

Collegare la sega a catena alla rete di alimentazione so-

lo dopo aver concluso completamente tutte le opera-

zioni di montaggio.

Maneggiando la catena della sega portare sempre dei

guanti di protezione.

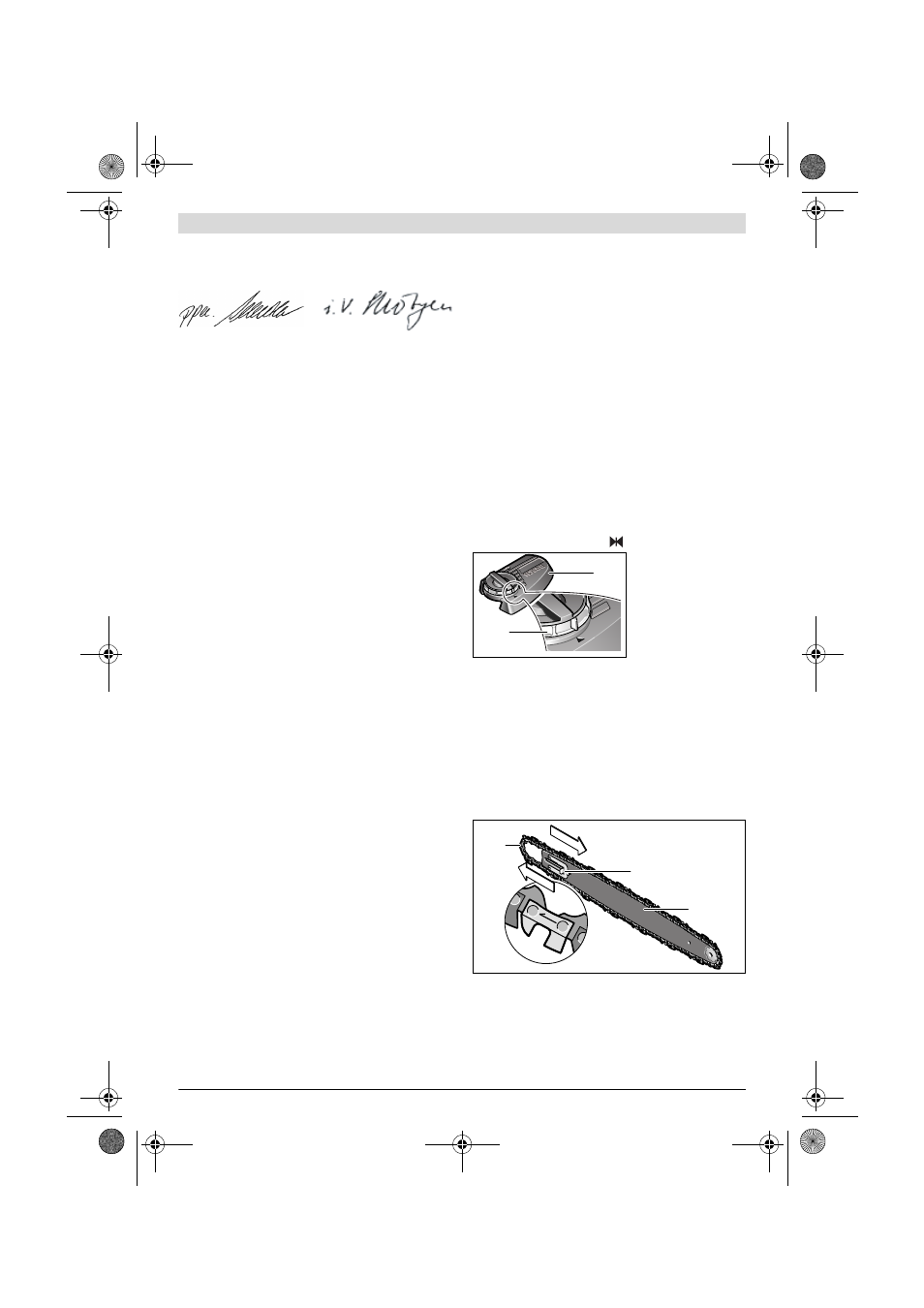

Montaggio della lama e della catena della sega

(vedi figura A)
– Estrarre con cautela tutti i componenti dall’imballaggio.

– Far coincidere le 2 frecce sull’anello di tensione della cate-

na 13 e sulla copertura 15 ( ).

– Appoggiare la sega a catena su una superficie piana.

Utilizzare esclusivamente catene per sega con uno

spessore dell’elemento di trazione (larghezza della

scanalatura) di 1,3 mm.

– Inserire la catena della sega 10 nella scanalatura rotante

della lama 11. Prestare attenzione al corretto senso di ro-

tazione. Confrontare la catena della sega con il simbolo re-

lativo al senso di rotazione 17. Accertarsi che la camma

per tendere la catena 22 sia rivolta verso l’esterno. Per fa-

cilitare l’inserimento della catena della sega 10, tenere in

modo verticale la lama 11.

– Applicare le maglie della catena attorno al rocchetto per

catena 18 e posizionarvi sopra la lama 11 in modo che i tra-

versini di guida per la lama 20 che si trovano davanti e die-

tro il bullone di fissaggio 21 facciano presa nel foro longitu-

dinale della lama 11.
