86- SP
1. Incline el generador con cuidado
para que descanse sobre el lateral
del motor.
2. Instale las dos bases (KK) en el
armazón inferior. Utilice los pernos
(MM) y las tuercas (LL) en este
paso.
3. Instale el eje (QQ) en el armazón
inferior. Utilice los pernos (OO), las
tuercas (NN) y la correa del eje (PP)
en este paso.
4. Deslice las ruedas (EE) sobre el eje.
Luego, deslice las dos arandelas
(DD) en cada extremo del eje y
asegúrelas con las clavijas de
chaveta (FF); doble uno de los
lados de las clavijas de chaveta.
5. Enderece el generador para que
descanse sobre las ruedas y las
bases.
Ensamblaje del juego de mangos
1. Para colocar los mangos en la parte
lateral del motor del generador,
asegure cada soporte (GG) con los
pernos (II) y las contratuercas (JJ).
2. Coloque el ensamblaje del mango
(HH) sobre cada soporte (GG) y
asegúrelos con los pernos (II) y las
contratuercas (JJ) restantes.
3. Ajuste los pernos hasta que el
conjunto esté bien ajustado.

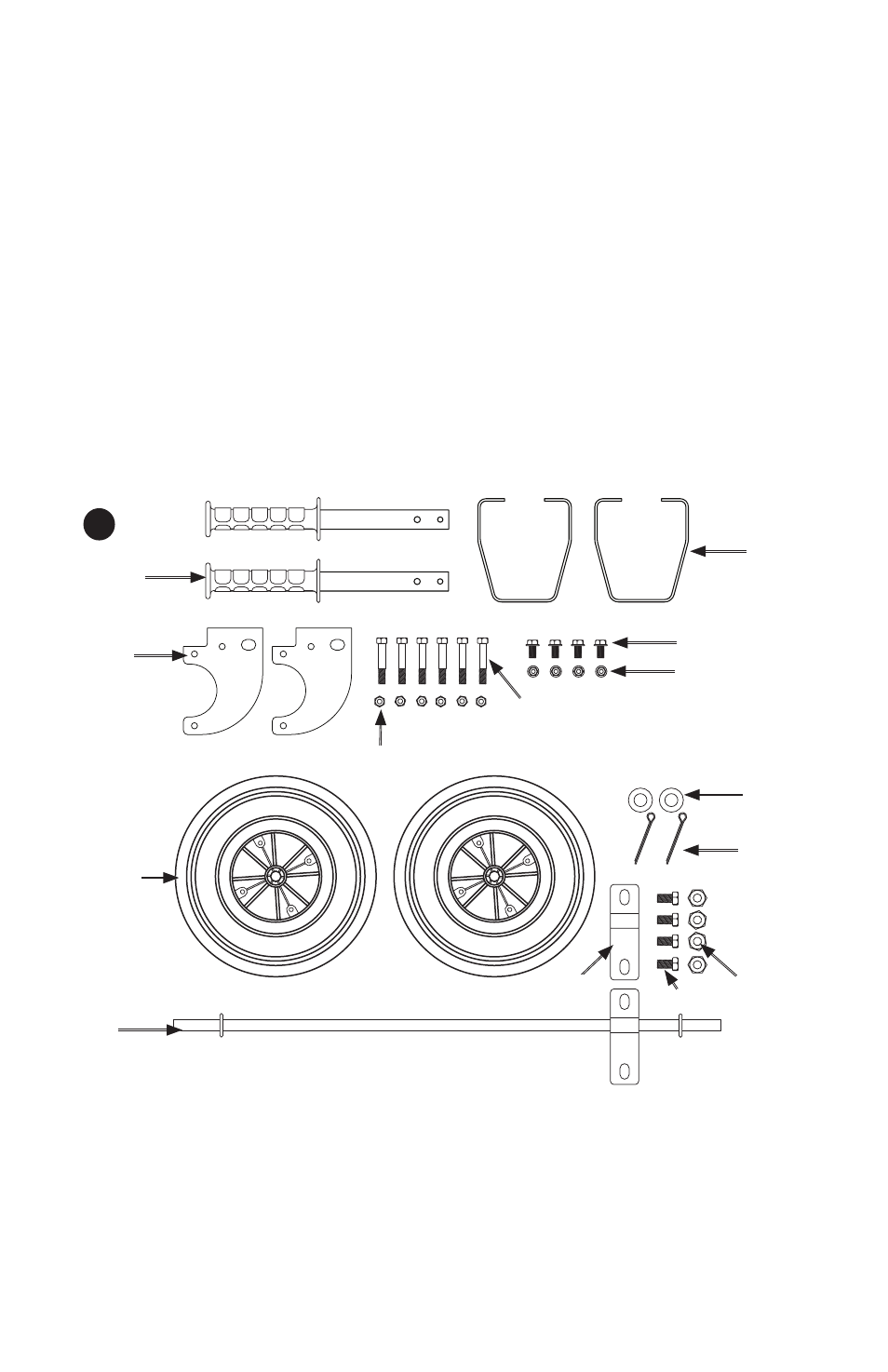

HH
(2)
GG
(2)
EE
(2)
QQ)
KK
(2)
mm (4)
LL (4)
DD (2)
FF (2)
NN (4)
pp
OO (4)
II (6)
jj (6)
4
