cOmpOSANTS DU

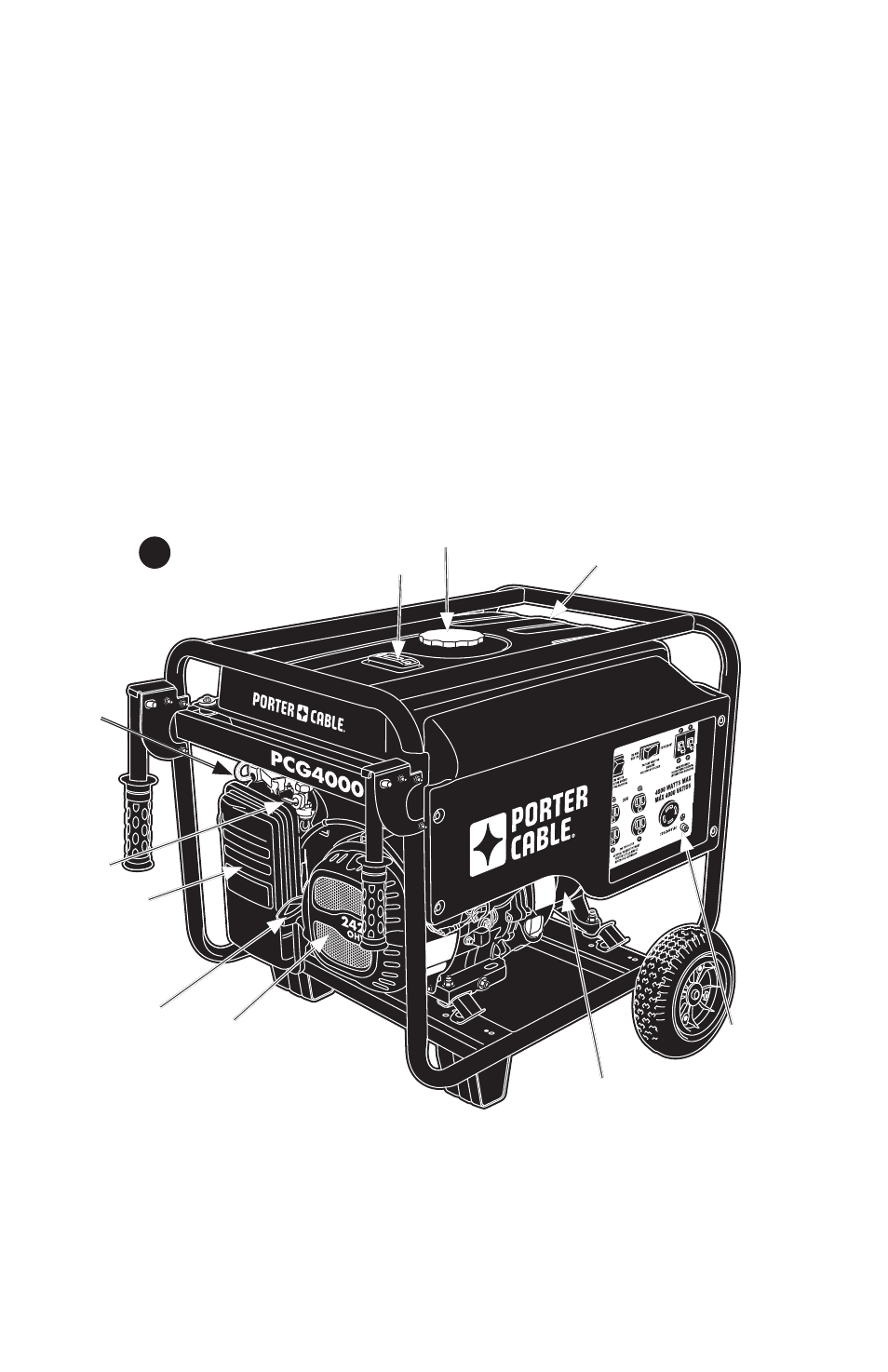

GÉNÉrATEUr (FIG. 1)
A. Moteur
B. Alternateur
C. Panneau de commande
D. Bouchon du réservoir d’essence
E. Réservoir d’essence
F. Jauge à essence
G. Soupape d’arrêt pour l’essence
cOmpOSANTS DU mOTEUr
(FIG. 1, 2)
H. Carter de prise de force
I.
Filtre à air
J. Lanceur à rappel
K. Vidange d’huile
L. Jauge d’huile
M. Purge de la cuve du carburateur
N. Réglage de la commande des gaz
O. Capteurs de bas niveau d’huile qui
commandent l’arrêt moteur
P. Cuve du carburateur
Q. Étranglement
SUrFAcES cHAUDES (FIG. 1, 2)
R. Couvercle de culasse
S. sans outil
T. Bougie d’allumage
U. Silencieux (non illustré)
V. Culasse
I
j
A
G
D
F
c
B
E 1
Q
