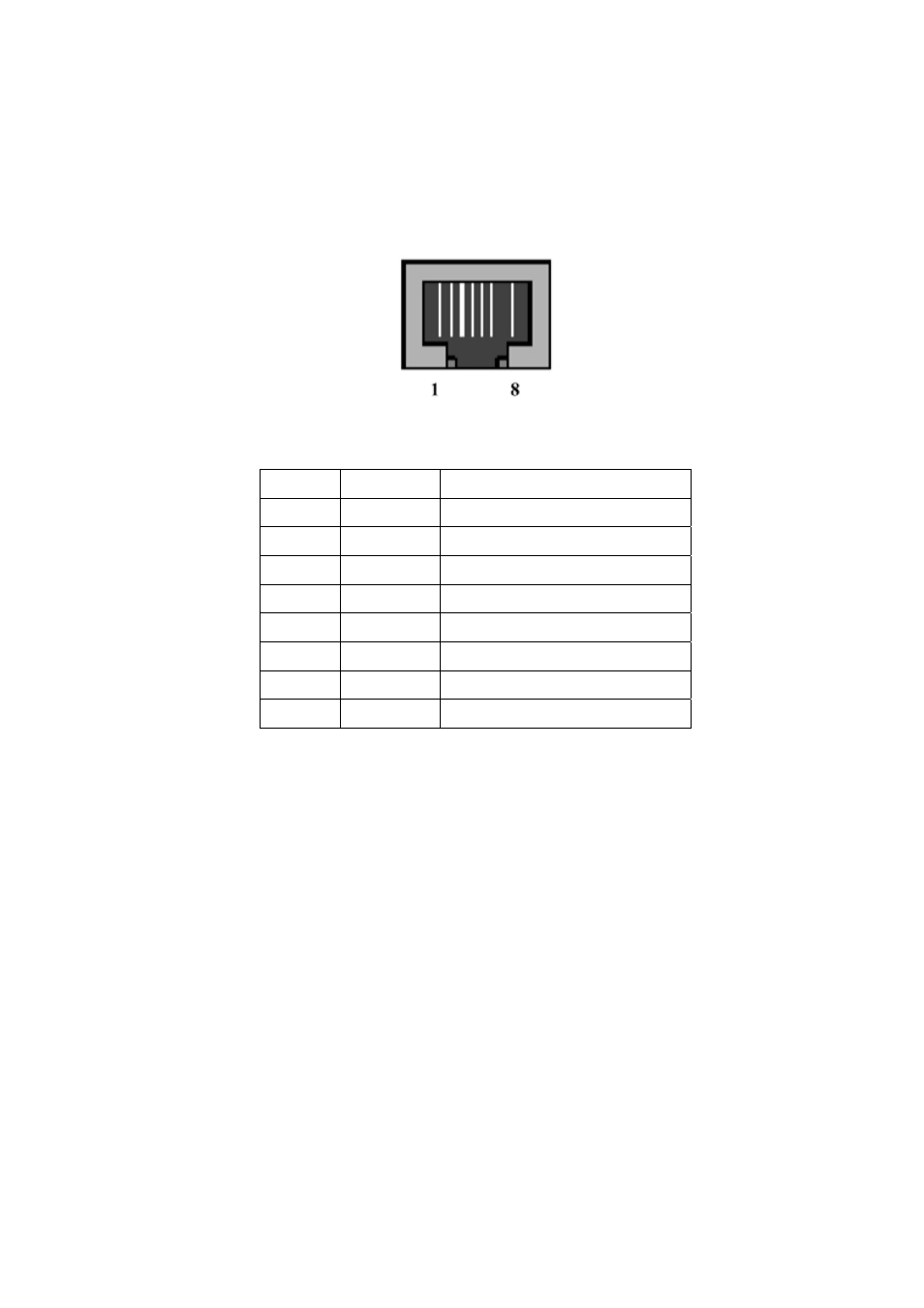

2.2.3 Ethernet Connect
The Ethernet (10/100 Base-TX) signals are routed to an RJ45 socket for easy
connection using a standard CAT 3 or CAT 5 network cable. On power on of the
i-7540D, it will auto-negotiate the network speed and connection.
Table 2-3: Ethernet Connector Pin Assignment
Pin Name
Description
1
TX+
Transmit Data +
2
TX-
Transmit Data -
3
RX+
Receive Data +
4 N.C.
Not
Connected
5 N.C.
Not
Connected
6
RX-
Receive Data -
7 N.C.
Not
Connected
8 N.C.
Not
Connected
