9 595-4991-07
Modéle SL-5210
Caractéristiques
• Allume l'appareil d'éclairage lorsqu'un mouvement est
détecté.
• Éteint automatiquement l'éclairage.
• Photocellule qui maintient l'éclairage éteint pendant la
période de lumière du jour.
Exigences
• La commande d'appareil d'éclairage requiert une source
d'alimentation de 120 V c.a.
• Si vous désirez utiliser la priorité manuelle, la commande
doit être câblée via un interrupteur mural.
• Certains codes requièrent que cette installation soit réalisée
par un électricien qualifié.
• Le module d’interrupteur se monte dans une boîte de jonc-
tion standard de 10 cm x 10 cm (4 po x 4 po).
L'ensemble SL-5210 comprend:
• le module de détection et le module de commutation
• trois () serre-fils
• deux (2) vis de module de détection

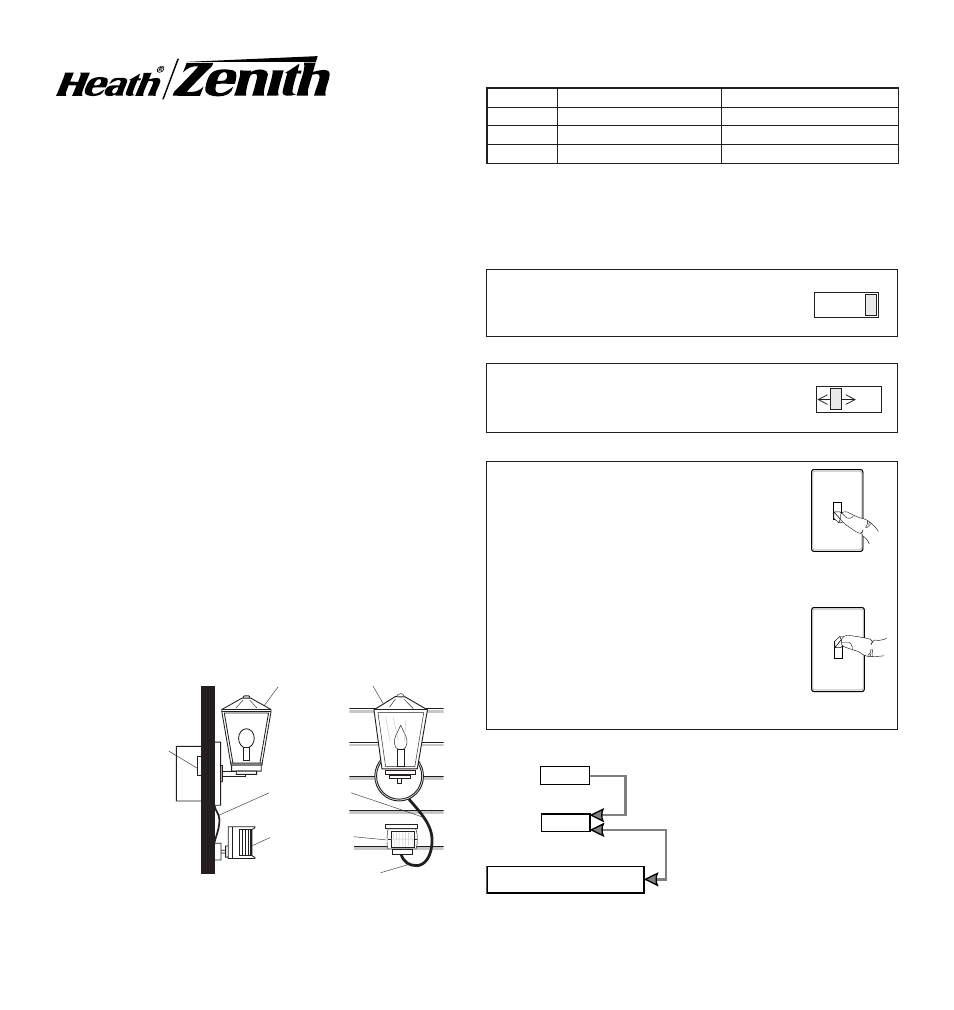

Installation type
Luminaire existant
Cordon du
détecteur
Module de
détection
Module de com-
mutation, dans
la boîte de jonc-
tion derrière le
luminaire
Commande de luminaire
décoratif par détection
de mouvement
Boucle d'égouttement
REMARQUE: La boucle d'égouttement est nécessaire
pour empêcher l'eau de pluie de s'égoutter le long du
cordon, jusqu'au module de détection.
© 2007 HeathCo LLC 595-4991-07 F
* Revient au mode automatique au lever du soleil.
FONCTIONNEMENT
PRIORITÉ MANUELLE
hors circuit pen-
dant 1 seconde,
puis ...
... à nouveau
en circuit
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes
Mettre l’interrupteur hors
circuit pendant une seconde,
puis le remettre en circuit*
Le mode manuel ne fonctionne que la nuit
parce que la lumière du jour remet le capteur
en mode AUTO.
Mettre l’interrupteur hors circuit pendant
une seconde, plus en circuit pour alterner
entre les modes AUTO et MANUEL.
Le mode manuel ne fonctionne que lorsque
l’interrupteur ON-TIME est aux positions
1, 5 ou 10.
PRIORITÉ MANUELLE
AUTO
TEST
ON-TIME
10 5 1 TEST
ON-TIME
ESSAI
AUTOMATIQUE
10 5 1 TEST
* Si vous ne savez plus dans quel mode se trouve l’appareil,
couper l’alimentation pendant 1 1 /
2
minute puis la rétablir. Après le
temps d’étalonnage, la commande reviendra au mode AUTO.
Résumé du mode de commutation
Note : Après la mise en circuit, attendre environ 1 1 /
2
minute
pour que les circuits complètent leur étalonnage.
Amener l’interrupteur de temps en circuit
(ON-TIME) à la position correspondant à 1,
5 ou 10 minutes.
Amener en position d’essai (TEST)
l’interrupteur de temps en circuit (ON-TIME)
du bas du détecteur.
Mode: Temps en circuit : En fonction : jour nuit
Essai 5 Secondes x x
Auto 1, 5 ou 10 Min x
Manuel au choix, amanecer* x
