6 595-4991-07
❒ Enchufe la línea de sensor en el módulo de interruptor.
El enchufe de la línea está polarizada para instalarse
correctamente.
❒ Cuidadosamente ponga el Módulo de Interruptor en la caja
de derivación. Antes de montar la lámpara, asegure que
la línea de sensor esté contra la pared de modo que no
será dañada por la cubierta cuando se monte la lámpara.
Asegure que el tubo protectivo de la línea se extiende un
poco más allá de la cubierta.
❒ Monte la lámpara.

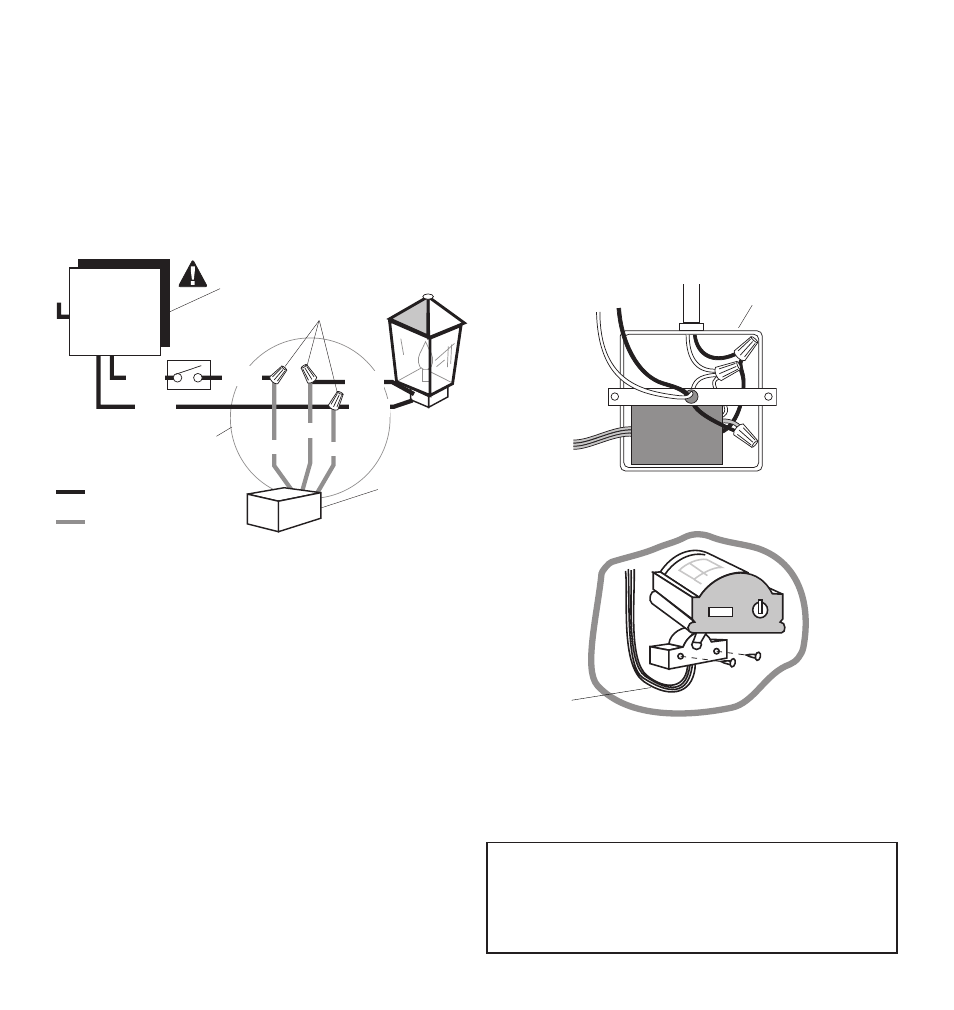

Diagrama del Alambrado
• Conecte el alambre ROJO del Módulo de Interruptor con
el alambre NEGRO de la lámpara.
• Conecte el alambre NEGRO del alambrado de la casa con
el alambre NEGRO del Módulo de Interruptor.
• Conecte el alambre BLANCO del alambrado de la casa
con el alambre BLANCO del Módulo de Interruptor y el
BLANCO de la lámpara.
Si lo usa, junte el cable de a tierra que viene de la fuente de
alimentación al cable de a tierra del aparato (generalmente
un cable desnudo). Asegúrelos en el tornillo de a tierra de
la caja de empalme.
La corriente total controlada por el
control no puede sobrepasar 500 vatios.
❒ Quite la lámpara y la cinta de montar, si alguna, y suelte
el alambrado.
Montar Sensor
❒ Monte el sensor aproximadamente cinco pies por encima
de la tierra. Ponga el sensor debajo de la lámpara. Monte
el sensor en la pared con los tornillos proveídos.
IMPORTANTE: Antes de empezar la instalación, APAGUE
TODA LA CORRIENTE AL CIRCUITO DE LUZ EN EL
ROMPECIRCUITO O CAJA DE FUSIBLES para evitar un
choque eléctrico.
Módulo de Interruptor en
Caja de Derivación
Bucle
Caído
Caja de empalmes
de 4" x 4"
Rompecircuito
o Caja Fusible
¡ Apague la corriente
antes de alambrar!
Conexiones de Alambre
Interruptor
Negro Negro
Negro
Negro
Blanco Blanco
Blanco
Rojo
Hacio
Lámpara
INSTALACION
Lámpara
Alambrado de Casa
Alambrado de Control
Módulo de
Interruptor
Información Importante de Instalación
Cuando instale el detector, asegúrese que el cable salga
por debajo del soporte y forme un “lazo de goteo” (que se
muestra arriba). Esto evitará que el agua entre al cabezal
del sensor o a la caja de empalme.
