INSTALLATION
❒ Brancher le cordon du détecteur dans le module de com-
mutation. La fiche du cordon du détecteur est polarisée,
pour une installation appropriée.
❒ Placer le module de commutation dans la boîte de jonc-
tion. Avant de monter le couvercle du luminaire, s'assurer
que le cordon est bien à plat et tout contre le mur, pour
éviter de l'endommager en réinstallant le luminaire. Veiller
à ce que le manchon protecteur qui recouvre le cordon du
détecteur se prolonge légèrement au delà du couvercle du
luminaire.
❒ Réinstaller le luminaire.
❒ Fixer le module du détecteur au mur, au moyen des vis
fournies. Disposer le détecteur en dessous ou à côté
du luminaire. Il peut être nécessaire d'incliner la tête du
détecteur vers le haut pendant le montage.

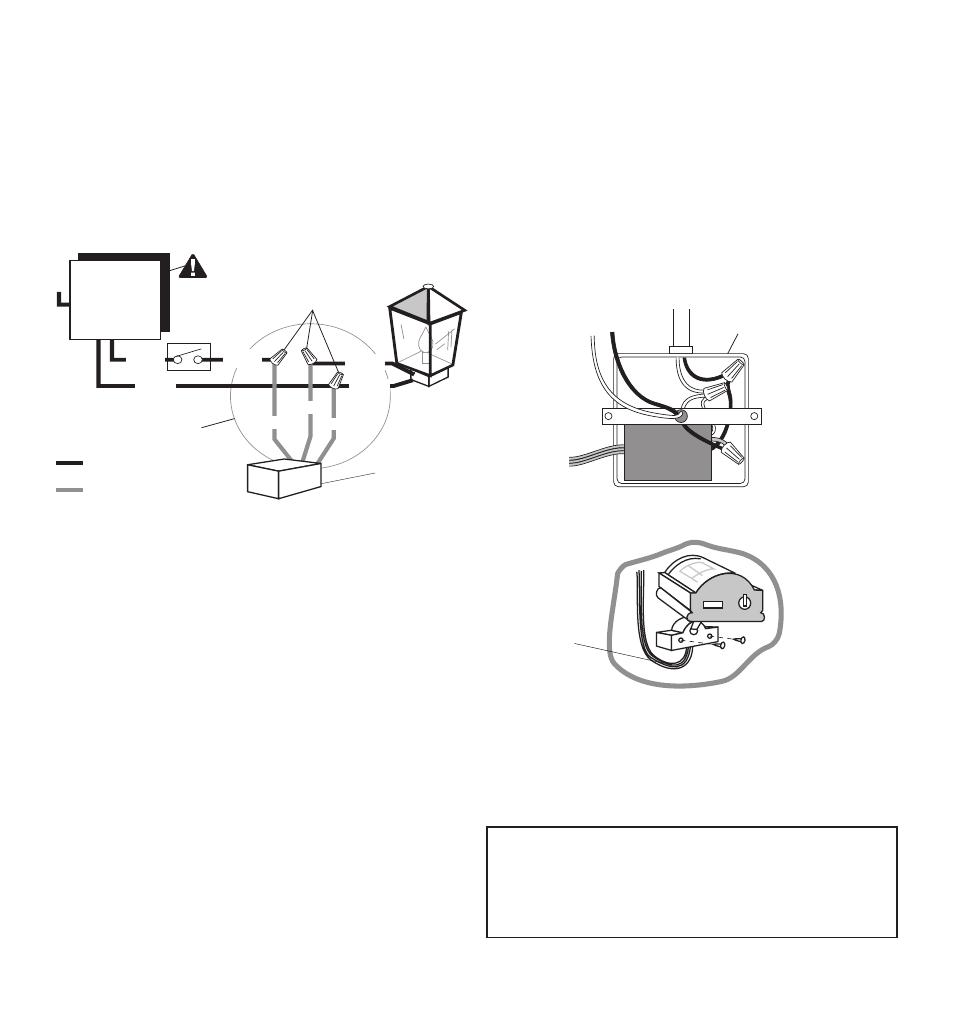

Schéma de câblage
• Connecter le fil ROUGE du module de commutation au fil
NOIR du luminaire.
• Connecter le fil NOIR du câblage de la maison au fil NOIR
du module de commutation.
• Connecter le fil BLANC du câblage de la maison au fil
BLANC du module de commutation et au fil BLANC du
luminaire.
S'il est utilisé, relier le fil de mise à la terre de la source
d'alimentation au fil de mise à la terre du luminaire (habitu-
ellement un fil nu). Assujettir à la vis de terre de la boîte de
jonction.
Connecter toute lampe supplémentaire (jusqu'à
500 W) aux fils blanc et rouge de la commande.
❒ Enlever le luminaire et la bride de connexion (si présente)
et déconnecter le câblage.
IMPORTANT: COUPER L'ALIMENTATION DU CIRCUIT
D'ÉCLAIRAGE AU TABLEAU DES DISJONCTEURS OU
DES FUSIBLES pour éviter les chocs électriques.
Montage du détecteur
Boucle
d'égouttement
Module de commutation dans la boîte de jonction
Module de
commutation
Tableau de
disjoncteurs
ou fusibles
Couper l'alimentation avant
de travailler sur le câblage!
Noir
Switch
Noir
Noir
Noir
Blanc Blanc
Blanc
Rouge
Serrae-fils
Luminaire
Câblage de la maison
Câblage du detecteur
Boîte de jonction de
10 cm x 10 cm (4 po x 4 po)
Vers le
luminaire
Renseignements importants concernant l’installation
Lorsque vous installez le capteur, assurez-vous que le fil surgit
du dessous du support et forme une « boucle d’égouttement »
(montrée ci-dessus). Ceci empêchera l’eau de pénétrer dans
la tête du capteur ou la boîte de jonction.
