B–4

Maintenance and Service Guide

Connector Pin Assignments

Table B-4

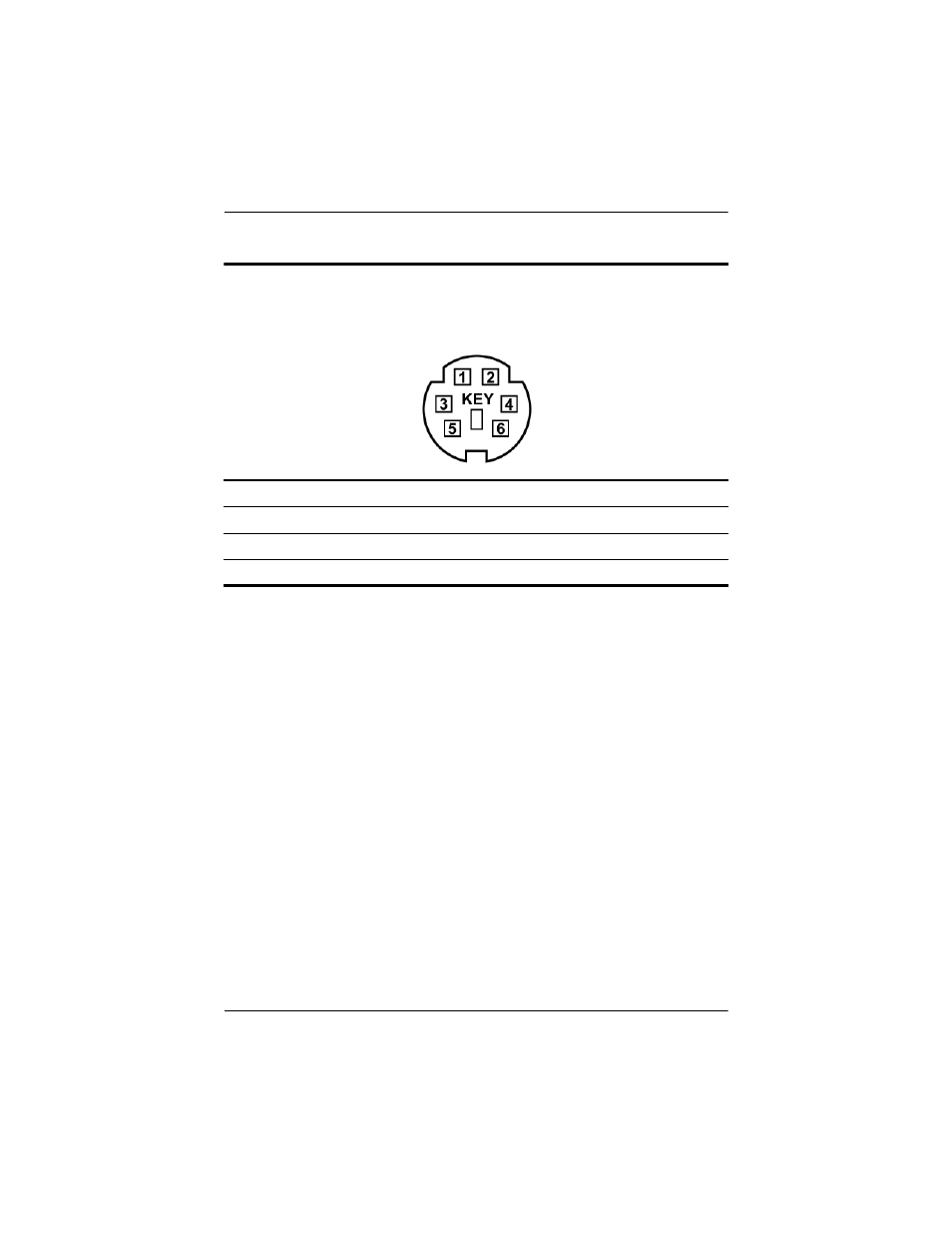

Keyboard/Mouse Connector

Pin

Signal

Pin

Signal

1

Keyboard/mouse DATA

4

+5 VDC

2

Keyboard/mouse DATA

5

Keyboard/mouse CLK

3

Ground

6

Keyboard/mouse CLK
