9 598-1161-03
Instalación De Bombilla
❒ Cuando cambie de lámpara, apague la electricidad
y deje que el aparato se enfríe.
❒ Quite la tapa de vidrio y quite la bombilla vieja em-
pujándola hacia el zócalo indicado en el reflector
de metal.
❒ Para insertar la nueva bombilla, siga las indicaciones
impresas en el reflector de metal.
❒ Asegúrese de que la bombilla esté asentada co-
rrectamente.
❒ Reinstale la tapa de vidrio.
❒ Quite el aparato de luz existente.
❒ Instale la lámina de montaje a la caja de empal-
me usando tornillos apropiados para la caja de
empalme.
❒ Se puede usar el colgador plástico para sostener
el aparato mientras se instala el cableado. El ex-
tremo pequeño del colgador se puede pasar por
el agujero en el centro de la placa cubertora. El
extremo pequeño va luego dentro de las ranuras
de la lámina de montaje.
❒ Pase todos los cables del aparato por los agujeros
grandes del empaque, como se muestra.

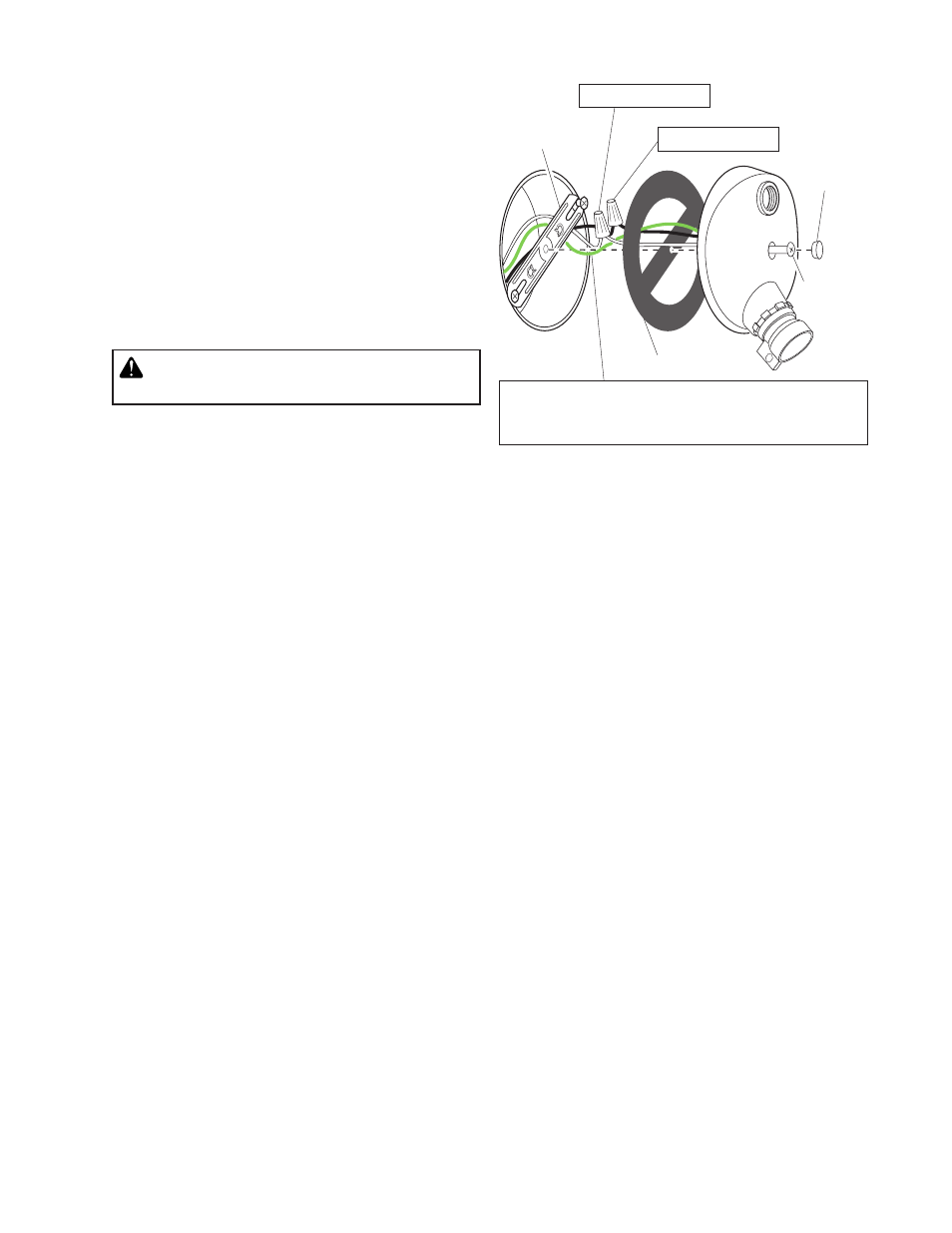

❒ Conecte los cables de la caja de empalme con
los cables del aparato de luz, como se muestra.
Tuérazalos juntos y asegúrelos con un conector
de cables.
Blanco a Blanco
Negro a Negro
lámina de
montaje
Perno de
montaje
Conecte los alambres del aparato, propuestos
para conexio'n a tierra, a la conexio'n a tierra de
la caja de enpalme.
Instale el Control De Luz
❒ Ponga el perno de montaje a través del frente de
la tapa de la caja de empalme. Empuje el agujero
pequeño de la empaquetadura sobre el tornillo de
montaje.
❒ Empuje el tapón de caucho firmemente hasta que
encaje.
❒ Si no se usó una caja de empalme en un lugar
húmedo, calafatee la superficie de montaje de la
placa de la pared con un sellador de silicona contra
la intemperie.
Enchufe de
Caucho
Empaquetadura
ADvERTENCIA: Desconecte la energía en el
disyuntor.
Conecte El Control De Luz
