7 598-1161-03
1 Bombilla
Halógena
Detector
Control de luz
Requisitos
• El control de luz requiere 120 VCA.
• Para usar el Modo Manual, conecte el control con un
interruptor.
• Algunos códigos requieren instalación por un
electricista calificado.
• Se recomienda usar este producto con el empaque
provisto y con una caja de empalme marcada para
uso en lugares húmedos.
Aparato de Halógeno y
Detector de Movimiento
Modelo SH-5525
3 conectores
de alambre
6 tornillos
(3 dimensiones)
Empaquetadura
Protector de
lámpara
1 perno
Lámina de montaje
Colgador plástico
Enchufe de
caucho

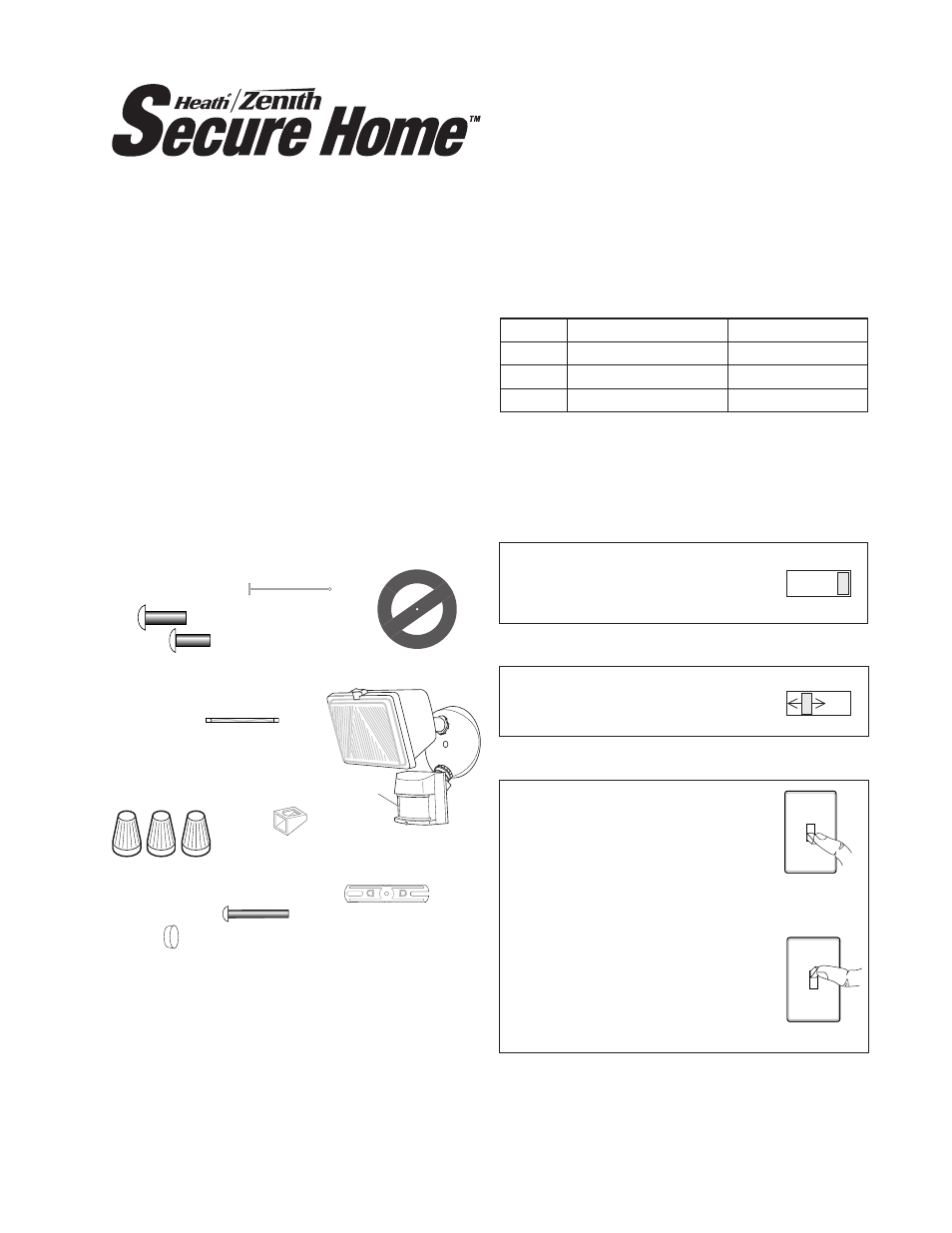

Este paquete tiene:
© 2008 HeathCo LLC 598-1161-03 S
Características
• Prende la luz cuando detecta movimiento.
• Apaga la luz automáticamente.
• Bulb Saver™ - Prolonga la vida de la bombilla hasta
4 veces con respecto a las bombillas estándar. Las
bombillas alcanzan la brillantez total en menos de 2
segundos.
• La fotocélula mantiene la luz apagada durante el día.
• LED indica que se ha detectado movimiento (durante
el día o la noche).
FUNCIONAMIENTO
*Se pone en Automático al amanecer.
Para MODO MANUAL:
...préndalo.
1 segundo
APAGADO
luego...
Para AUTOMATICO:
Para PRUEBA:
Nota: Cuando lo prenda por primera vez espere 1 1 /
2
minutos hasta que el circuito se calibre.
Ponga el control de tiempo (ON-TIME)
en la posición de 1, 5 ó 10 minutos.
El modo manual funciona sólo por la
noche porque la luz del día pone al
detector en modo AUTOMATICO .
Apague el interruptor por un segundo
y vuélvalo a prender.
El modo manual funciona sólo cuando
el interruptor de tiempo (ON-TIME) está
en la posición de 1, 5 ó 10 minutos.
Fase: Tiempo de encendido: Trabaja: día noche
Prueba 5 segundos x x
Autom. 1, 5, 10 minutos x
Manual Hasta el amanecer* x
Ponga el interruptor de tiempo (ON-
TIME), al fondo del detector, en la
posición de prueba (TEST).
10 5 1 TEST
ON-TIME
ON-TIME
10 5 1 TEST
