14 598-1161-03

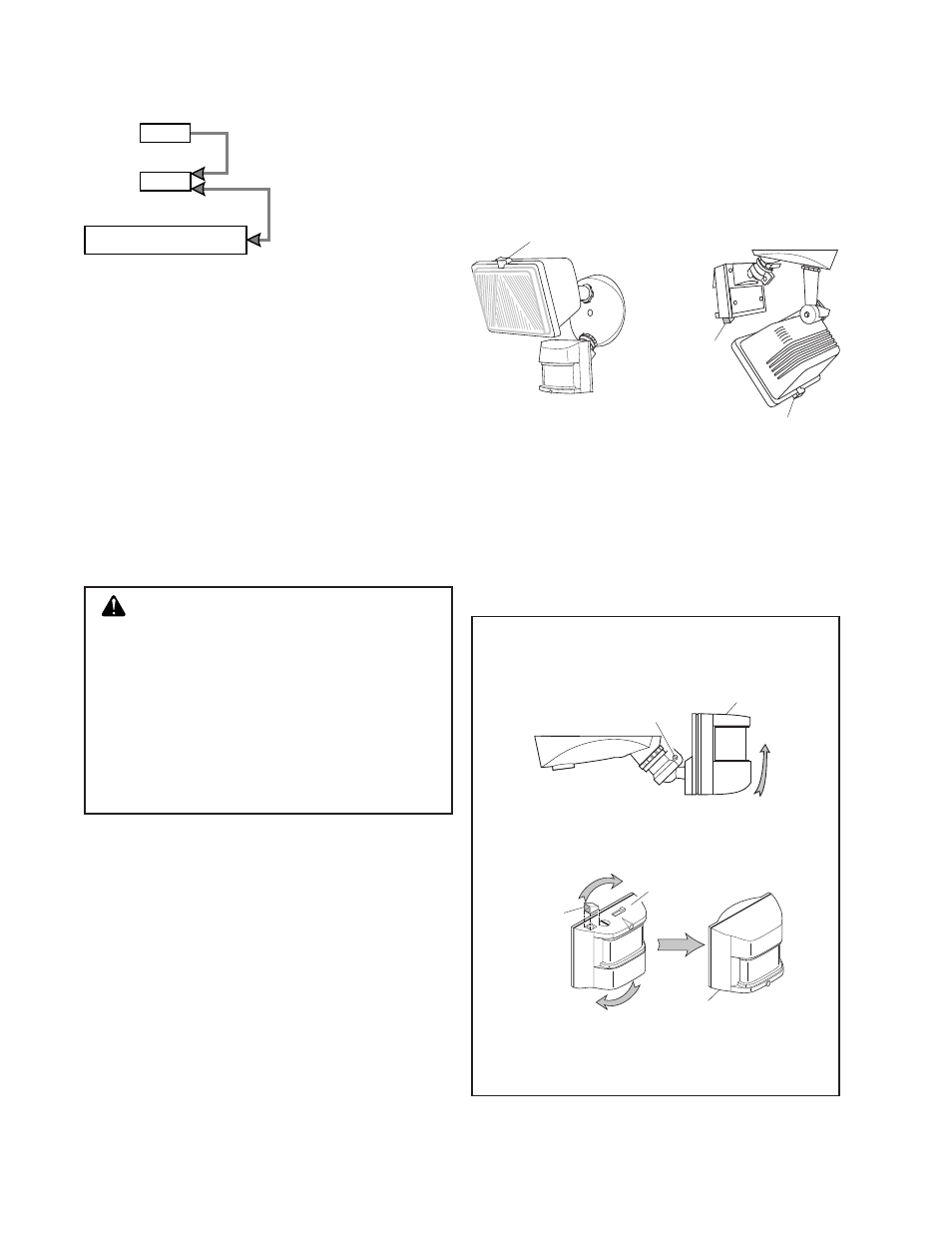

Pour montage sous avant-toit seulement:
❒
Faire pivoter la tête du détecteur en direction du
joint à vis de blocage.
Si le détecteur sort de la rotule, desserrer la vis de
blocage et ré-insérer le détecteur dans la rotule et
resserrer la vis.
❒ Puis faire pivoter le détecteur sur 180° de façon
que les commandes soient tournées vers le bas.
Montage mural Montage sous
avant-toit
AvERTISSEMENT: Pour éviter les risques
de brûlure ou d'incendie
• Laisser l’appareil refroidir avant de le toucher.
L’ampoule et l’appareil fonctionnent à haute tem-
pérature.
• Garder l’appareil à au moins 25 mm des matériaux
combustibles. Ne pas pointer vers des objets à
moins de 1 m.
• Utiliser seulement des ampoules halogènes à deux
broches T3 au tungstène, de 250 watts maximum,
120 Vca.
Pour l'installation sous avant-toit, la tête du dé-
tecteur doit être tournée comme indiqué aux deux
étapes ci-dessous pour assurer le bon fonctionnement
et éviter les risques de choc électrique. De plus,
pour
un fonctionnement approprié sous avant-toit, enlever
l'endos antiadhésif de l'écran de protection et coller
celui-ci comme indiqué ci-dessous.
Fixation de lentille
Écran de
protection avec
ouverture de
ce côté
❒ Noter l'emplacement des diverses pièces du lumi-
naire pour le type d'installation qui vous concerne
et régler la tête de la lampe et le détecteur comme
illustré ci-dessous.
Fixation de lentille
Commandes
Vis De Blocage
Ouverture
de l'écran de
protection
Placer l’interrupteur ON-
TIME à 1, 5 ou 10 minutes
Résumé du mode de commutation
Mettre l’interrupteur
hors circuit pendant
une seconde, puis le
remettre en circuit*
PRIORITÉ MANUELLE
AUTO
TEST
* Si vous ne savez plus dans quel mode se trouve l’ap-
pareil, couper l’alimentation pendant une minute puis
la rétablir. Après le temps d’étalonnage, la commande
reviendra au mode AUTO.
INSTALLATION
Pour faciliter l’installation, choisir un appareil d’éclairage
devant être remplacé et qui est déjà commandé par un
interrupteur.
Pour assurer un rendement optimum, monter le luminaire
à environ 2,4 m au-dessus du sol.
NOTE : Lorsque le
luminaire est installé à une hauteur supérieure à 8 pi
(2,4 m), le fait de diriger le détecteur vers le bas réduit
la portée de la couverture.
Commandes
Commandes
