15 598-1161-03
❒ Enlever l’appareil d’éclairage existant.
❒ Installer la bride de montage sur la boîte de jonction
avec les vis appropriées.
❒ Le crochet en plastique peut peut servir à supporter
le luminaire pendant le câblage. Le petit bout du
crochet en plastique peut être inséré dans le trou
au centre de la plaque de couverture. Ensuite, le
petit bout est inséré dans une des fentes de la barre
de montage.
❒ Faire passer les fils de l’appareil d’éclairage par
les grosses ouvertures de la garniture, comme
montré.
❒ Raccorder les fils de la boîte de jonction aux fils de
l’appareil d’éclairage. Les torsader ensemble et les
fixer avec un serre-fils.
Installation De La Lampe
❒ Pour remplacer l'ampoule, couper l'alimentation
et laissez le luminaire refroidir.
❒ Enlever le couvercle de verre et enlever la vieille
ampoule en la poussant vers la douille indiquée sur
le réflecteur métallique.
❒ Insérer la nouvelle ampoule selon les directives
imprimées sur le réflecteur métallique.
❒ S'assurer que l'ampoule soit bien assise.
❒ Replacer le couvercle de verre.
blanc /blanc
noir / noir
Montage De La Commande
D’Éclairage
❒ Insérer la vis de montage dans le trou du couvercle
de la boîte de jonction. Pousser le petit trou de la
garniture sur la vis de montage.
❒ Poussez le bouchon de caoutchouc fermement en
place.
❒ Si le boîtier n'est pas étanche aux intempéries,
calfeutrer la plaque murale et la surface de montage
avec un scellant silicone.

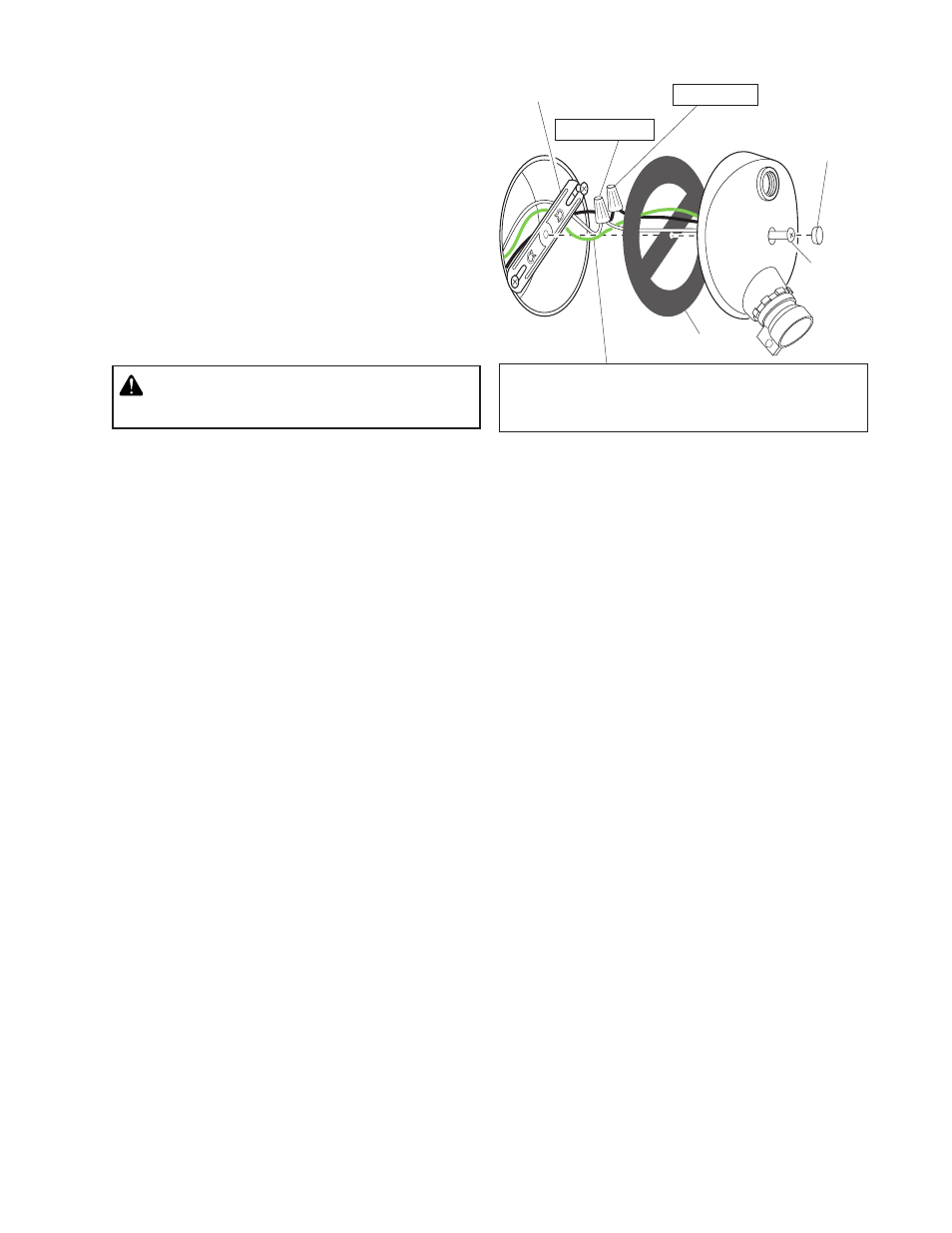

Câblage De La Commande
D’Éclairage
Raccorder le(s) fil(s) de terre du luminaire et la
vis de terre de la plaque de garde au fil de terre
de la boîte de jonction.
Garniture de Joint
Bouchon de
Caoutchouc
Lámina de montaje
MISE EN GARDE : Coupez l’alimentation au
disjoncteur ou au fusible.
Vis de
montage
