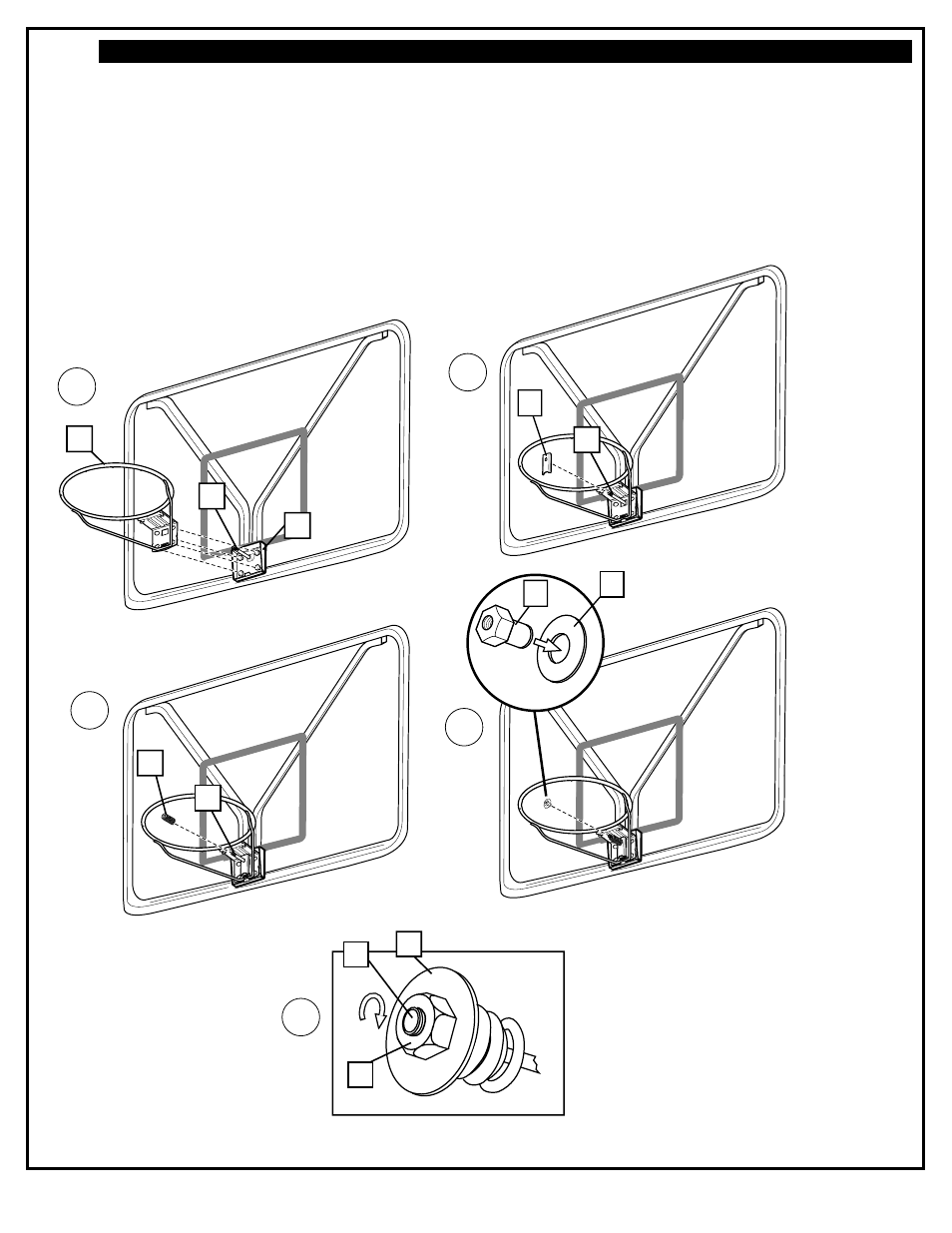

Instale el borde Slam Jam en el respaldo
A • Ajuste el borde (18) seguramente en el soporte (26) como se muestra (Permita que el perno "T"
(27) se deslice a través del orificio central del borde (32).
B • Instale el soporte de refuerzo (28) en el perno "T" (42) como se muestra.
C • Instale el resorte (29) en el perno "T" (27) como se muestra.
D • Instale la tuerca especial (30) y la arandela (31) en el perno "T" (27).
E • Apriete la tuerca (30) hasta que quede al ras del extremo del perno "T" (27)
