07/28/04 P/N 21273401 25 Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
3.
4.

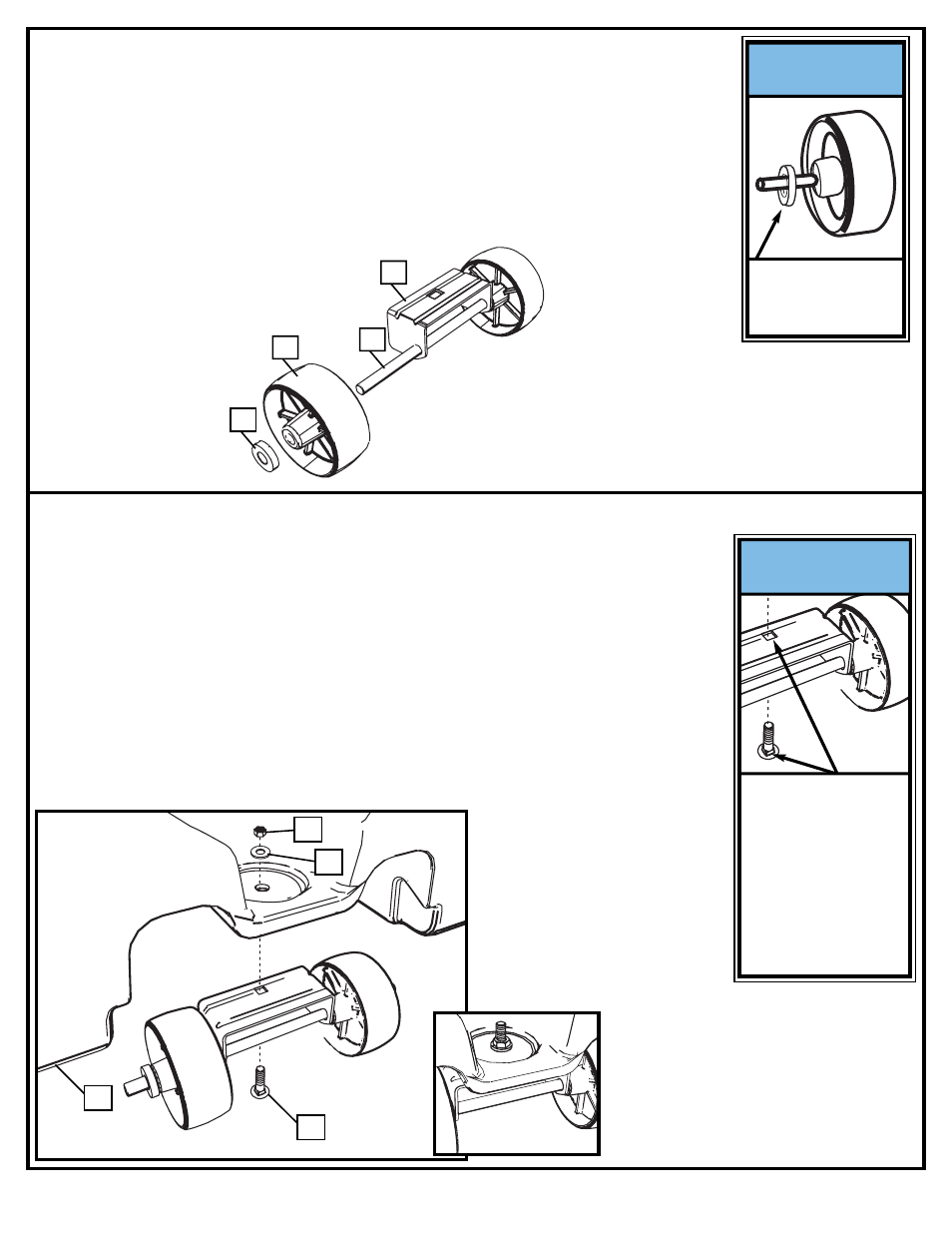

• Instale el eje de la rueda (2) a través del carro portamuela (9) e instale las
ruedas (3) en el eje de la rueda (2) con los espaciadores (10) como se muestra.
9
2
3
10
Conecte el conjunto del carro portamuela a la base (1) con el perno (13), la
arandela (22) y la tuerca (7) como se muestra. APRIETE CON LOS DEDOS, NO
SE REQUIEREN HERRAMIENTAS. El conjunto se apretará completamente en
el siguiente paso.
EL ESPACIADOR (1)) SE
AJUSTARÁ
HOLGADAMENTE HASTA
QUE SE FIJE EN LA
CAVIDAD DE LA BASE
¡IMPORTANTE!
CONECTE EL CONJUNTO
DEL CARRO
PORTAMUELA A LA BASE
(1) CON EL PERNO (13),
LA ARANDELA (22) Y LA
TUERCA (7) COMO SE
MUESTRA. APRIETE CON
LOS DEDOS, NO SE
REQUIEREN
HERRAMIENTAS. EL
CONJUNTO SE
APRETARÁ
COMPLETAMENTE EN EL
SIGUIENTE PASO.
¡IMPORTANTE!
1
13
7
22
