¡IMPORTANTE!
UNA VEZ QUE LAS SECCIONES DEL POSTE SE HAN EMBRAGADO ENTRE SÍ, YA NO SE PODRÁN SEPARAR
5
4
Parte superior
Parte media
Parte inferior
Marca de
alineación.
Marca de
alineación.
Marca de
alineación.

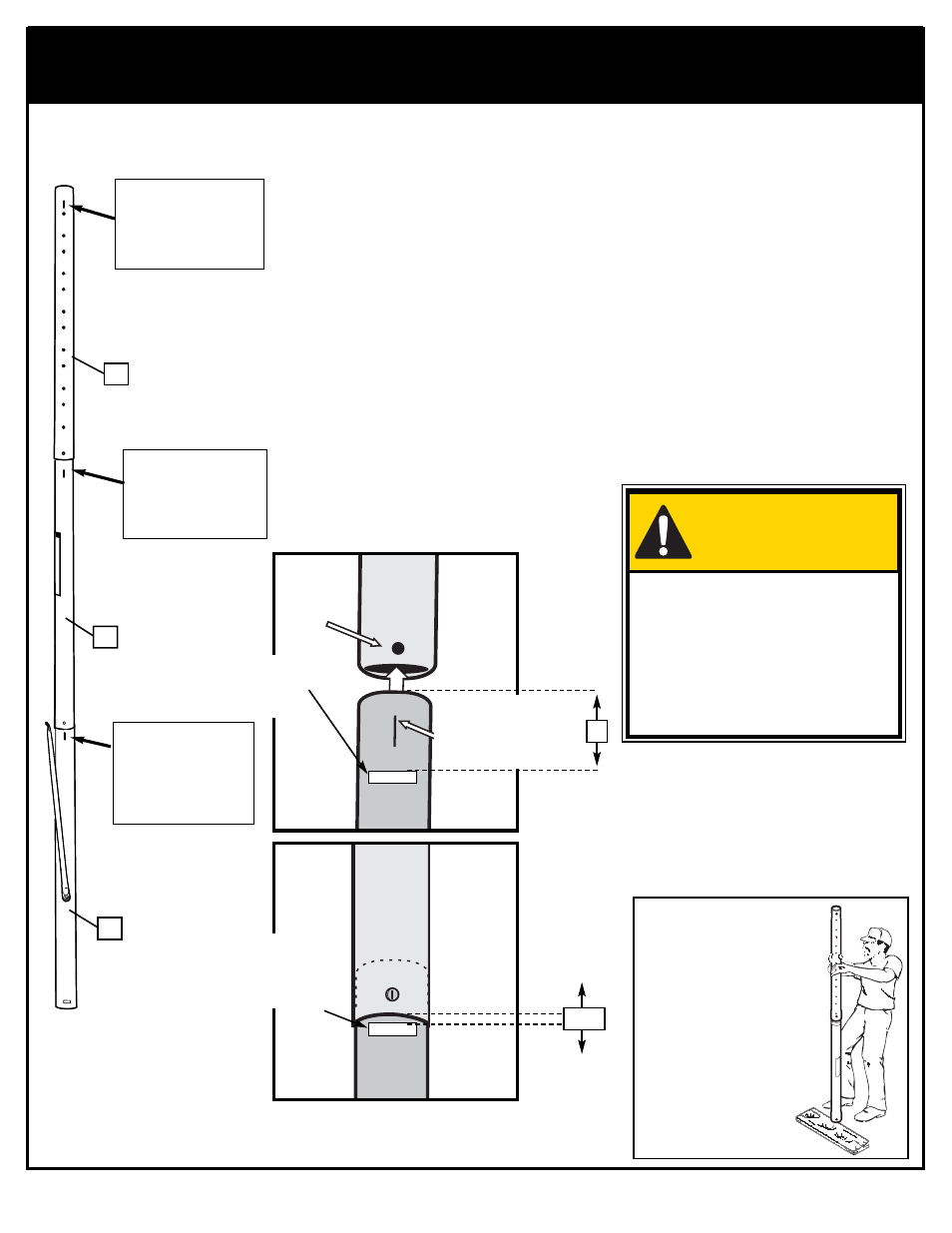

• Alinee los postes usando las marcas de alineación. Primero embrague las secciones
superior y media del poste golpeándolas entre sí sobre un trozo de madera colocado en el
piso como se muestra en la FIG. B hasta que ya no se muevan hacia las calcomanías de
identificación del poste. LUEGO añada la sección inferior del poste y golpee las secciones
entre sí de la misma manera.
FIG. B
Trozo de madera
(No se suministra)
middle pole
CALCOMANÍAS DE
IDENTIFICACIÓN
middle pole
CALCOMANÍAS DE
IDENTIFICACIÓN
5"
1-1/2"
2.
Marca de alineación.
6
Orificio.
LA CALCOMANÍA DE IDENTIFICACIÓN
ESTÁ COLOCADA A 12.7 CM (5") DEL
EXTREMO DEL POSTE. CUANDO
ESTÁN ADECUADAMENTE
EMBRAGADAS, LAS SECCIONES DEL
POSTE DEBEN TENER UN TRASLAPE
MÍNIMO DE 9 CM (3 1/2"), DEJANDO 3.8
CM (1 1/2") ENTRE EL POSTE
TRASLAPADO Y LA CALCOMANÍA DE
IDENTIFICACIÓN.
¡PRECAUCIÓN!
