07/28/04 P/N 21273401 21 Toll-Free Customer Service Number for U.S. : 1-800-558-5234
http://www.huffysports.com
LISTA DE PIEZAS
ArtículoCant. Pieza N.º Descripción
1 1 206646 Tanque (negro)
2 1 200628 Eje de la rueda
3 2 226401 Rueda
4 1 900060 Sección superior del poste
5 1 908057 Sección media del poste con etiqueta
6 1 900254 Conjunto de la sección inferior del poste
7 1 203041 Tuerca, brida hexagonal, 3/8-16
8 1 Red
9 1 201342 Soporte de la rueda
10 2 201651 Espaciador, eje de la rueda
11 1 200929 Correa en T
12 1 206219 Tapa
13 1 266001 Perno cabeza de carro, 3/8-16
x 1.5 de longitud
14 1 203617 Tapa del tanque
15 1 200439 Etiqueta, movimiento del sistema y ajuste
de la altura.
16 3 203084 Perno cabeza de carro, 5/16-18
x 1.75 de longitud
ArtículoCant. Pieza N.º Descripción
17 5 201344 Perilla, plástico, 3 lados
18 1 Borde
19 12* 201219 Sujetador de la red, Smart Clip
20 1 900057 Soporte de montaje del respaldo
21 1 203124 Estaca de amarre
22 3 203309 Arandela, .406 D.I. x 1.0 D.E.
23 2 203231 Perno cabeza de carro, 5/16-18 x 3-1/2
24 1 200837 Soporte del borde
25 4 203100 Tuerca, brida hexagonal, 5/16-18
26 1 900033 Soporte Slam Jam, negro
27 1 203796 Perno en "T" 3/8 - NC x 5 de longitud
28 1 200318 Refuerzo de soporte, Slam Jam
29 1 203472 Resorte, negro
30 1 203795 Tuerca, especial 3/8-NC
31 1 203470 Arandela plana, 5/8 D.I. x 1-1/2 D.E.
32 4 203104 Perno, brida hexagonal, 5/16-18
x 2 de longitud
* * Puede haber piezas adicionales en este modelo.

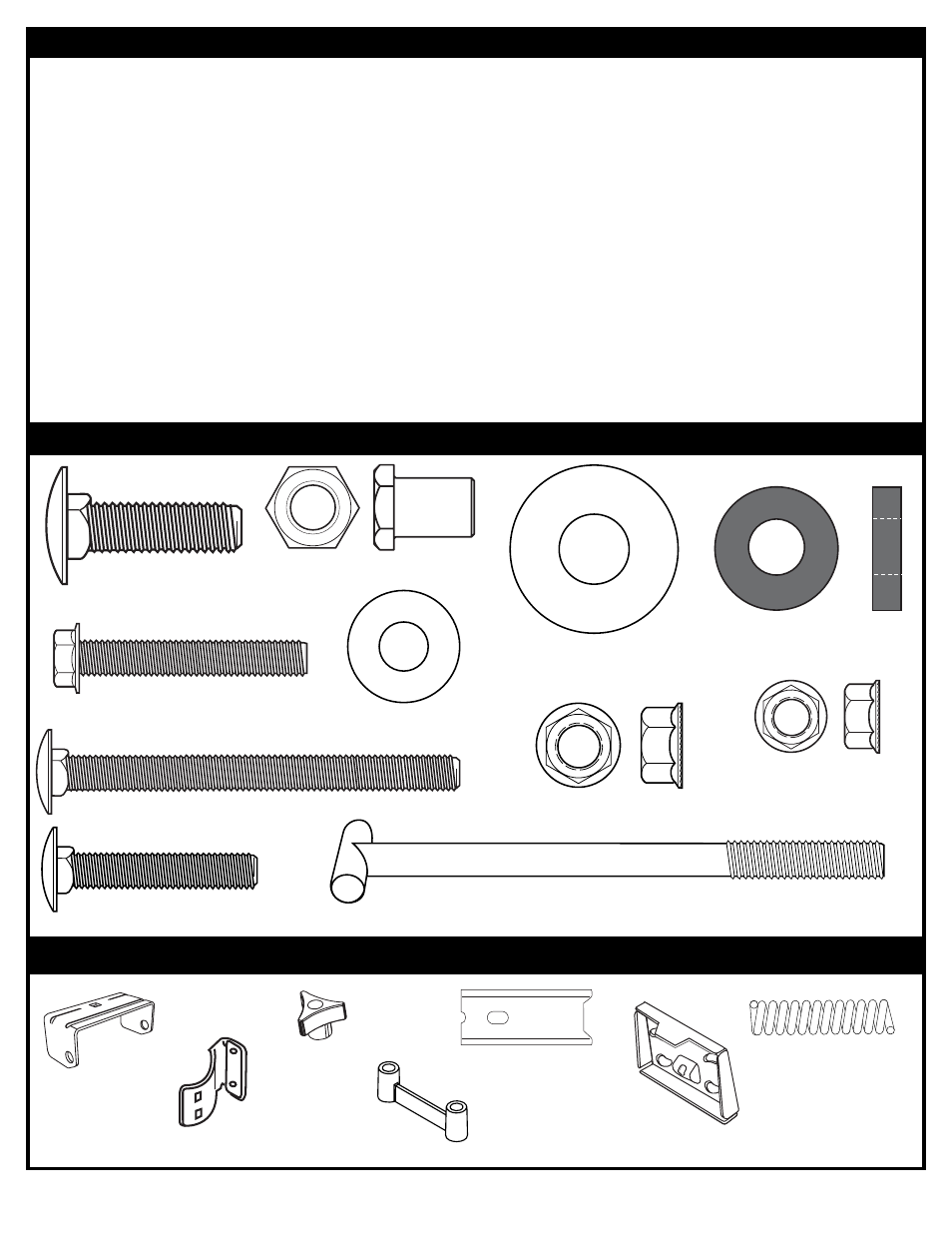

IDENTIFICADOR DE PIEZAS: El herraje aparece en su tamaño real
IDENTIFICADOR DE PIEZAS: Las piezas no aparecen en su tamaño real
#20
#9
#16
#13
#24
#25
#28
#26
#29
#30
#10
#23
#17
#27
#22
#7
#32
#31.
