8 598-1316-03
2. Montaje del aparato sobre una superficie
vertical sólida (pared) usando dos tornillos de
cabeza redonda.
• Determine el sitio de montaje. IMPORTANTE:
Monte el aparato con la luz por encima del
detector.
• Abra la puerta del
compartimiento de
la batería y quite las
baterías y la lengüe-
ta. Nota: bote la
lengüeta plástica.
• Perfore un orifi-
cio piloto de 1/16
pulgadas para el
tornillo de montaje
e inserte el tornillo.
Nota: Deje expuesta
aproximadamente
1/8 de pulgada (3
mm) de las roscas
del tornillo.
• Suspenda tempo-
ralmente el aparato
sobre el tornillo
usando la apertura
en la parte de atrás del aparato.
• Nivele el aparato de luz.
• Desde adentro del compartimiento de la
batería, marque el sitio del segundo tornillo
en el agujero de montaje.
• Quite la luz y perfore un agujero piloto de
1/16 pulgadas en el segundo lugar.
• Suspenda la luz en el tornillo del orificio de
alineación e inserte un segundo tornillo por el
agujero de montaje. Apriete con seguridad.

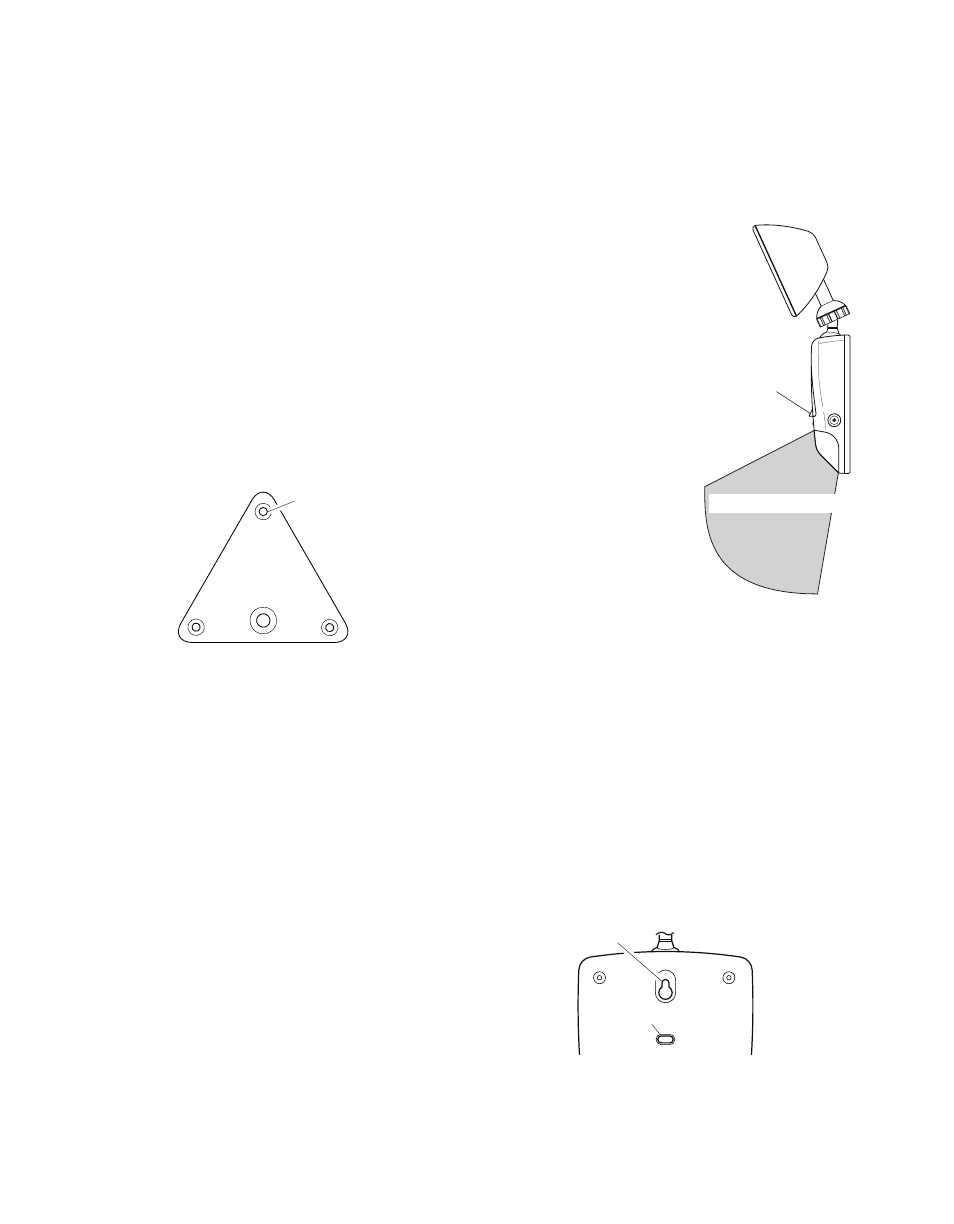

Parte Trasera del Aparato de Luz
Ranura del orificio
de alineación
Agujero de Montaje
instaLaciÓn
Para un mejor rendimiento, monte la unidad cerca
de 2,4 m (8 pies) desde el piso.
Nota:
Si se instala el aparato a más de 8 pies (2,4 m)
de alto se reducirá la distancia de cobertura.
1. Monte la base del panel solar sobre una superfi-
cie sólida usando tres tornillos cónicos. Acomode
el panel de manera que apunte directamente al
sol del mediodía. Evite obstrucciones tales como
árboles o edificios que puedan bloquear la luz
del sol. Tenga suficiente cable que alcance hasta
la caja. Mantenga la unión esférica en la parte
de abajo.
Nota: Usted deberá apuntar de nuevo el panel
solar de acuerdo al cambio de las estaciones para
mantenerlo apuntando directamente al sol del
mediodía.
Tres agujeros de montaje para la base del panel solar
Orificios de montaje (3)
Luz montada en
pared
Zona de Detección
Puerta del
Compartimiento
de la Batería
