16 598-1316-03

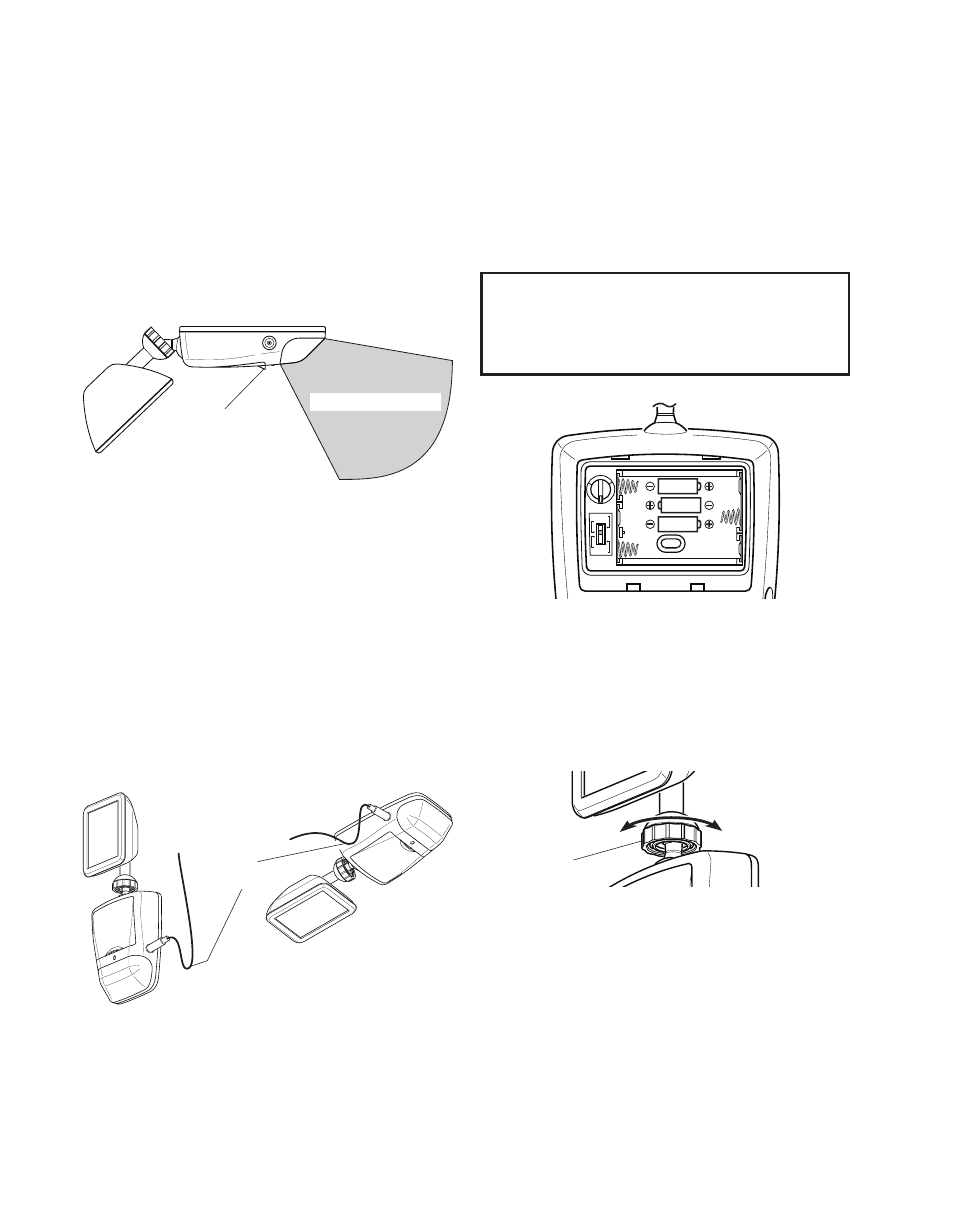

Luminaire fixé à l’avant-toit
3. Installation du luminaire sur une surface hori-
zontale (avant-toit) au moyen de deux vis à tête
ronde.
• Déterminez l’emplacement d’installation.
IMPORTANT : Installez le luminaire de
sorte que le détecteur soit face à la zone de
détection.
• Suivez les directives d’installation à la ver-
ticale. Note : L’appareil n’a pas à être mis de
niveau pour l’installation à l’horizontale.
Zone de détection
Porte du
compartiment
des piles
4. Branchez le cordon du panneau solaire dans
le côté du boîtier du luminaire. Note : Laissez
pendre une partie du câble sous le boîtier pour
former une boucle pour permettre à l’eau de
s’égoutter (boucle coupe-larme).
IMPORTANT : Laissez les piles se charger pen-
dant deux journées ensoleillées avant de faire
l’essai du luminaire.
RECHARGEABLE
ONLY
AA SIZE
AA SIZE
AA SIZE
RANGE
ON-TIME
MIN MAX
OFF
TEST
1 MIN
5 MIN
Boucle
coupe-larme
Formation d’une boucle coupe-larme au moyen du
cordon du panneau solaire
installation au mur installation sous l’avant-toit
5. Installez trois piles AA Ni-Cd rechargeables
(fournies) dans le compartiment des piles,
en respectant la polarité (+ et -). Note : Les
piles rechargeables perdent, avec le temps, la
capacité de conserver leur charge. Dans ce cas,
remplacez-les par des piles AA Ni-Cd ou Ni-
Mh rechargeables, vendues dans nombre de
magasins.
Installation des piles dans le compartiment à piles
6. Pour orienter l’éclairage, desserrez le contre-
écrou et faites tourner le luminaire jusqu’à la
position souhaitée. Resserrez ensuite le contre-
écrou.
Desserrage/serrage du contre-écrou
Contre-écrou
aVis : Lors du remplacement des piles re-
chargeables, recyclez les piles usagées ou
placez-les aux rebuts conformément à la
réglementation locale en vigueur.
