Heath Zenith Solar Powered Motion Sensor Light SL-7210 - Manual (Page 15)

15 598-1316-03
2. Installation du luminaire sur une surface
verticale (mur) au moyen de deux vis à tête
ronde.
• Déterminez l’emplacement d’installation.
IMPORTANT : Installez le luminaire au-
dessus du détecteur.
• Ouvrez la porte du
compartiment des
piles, puis enlevez les
piles et la languette.
Note : Jetez la lan-
guette de plastique.
• Percez un orifice
pilote de 1/16 po
pour la vis de mon-
tage, puis insérez-y
la vis. Note : Laissez
dépasser environ 1/8
po (3 mm) des filets
de la vis exposés.
• Suspendez temporai-
rement le luminaire
à la vis au moyen de
l’ouverture en forme
de trou de serrure à
l’arrière de l’appareil.
• Placez le luminaire au niveau.
• Depuis l'intérieur du compartiment des piles,
marquez l'emplacement de la seconde vis dans
l'orifice de montage.
• Retirez le luminaire, puis percez un orifice
pilote de 1/16 po pour la seconde vis.
• Suspendez de nouveau le luminaire à la vis
au moyen de l’ouverture en forme de trou de
serrure, puis insérez la seconde vis et serrez-là
solidement.

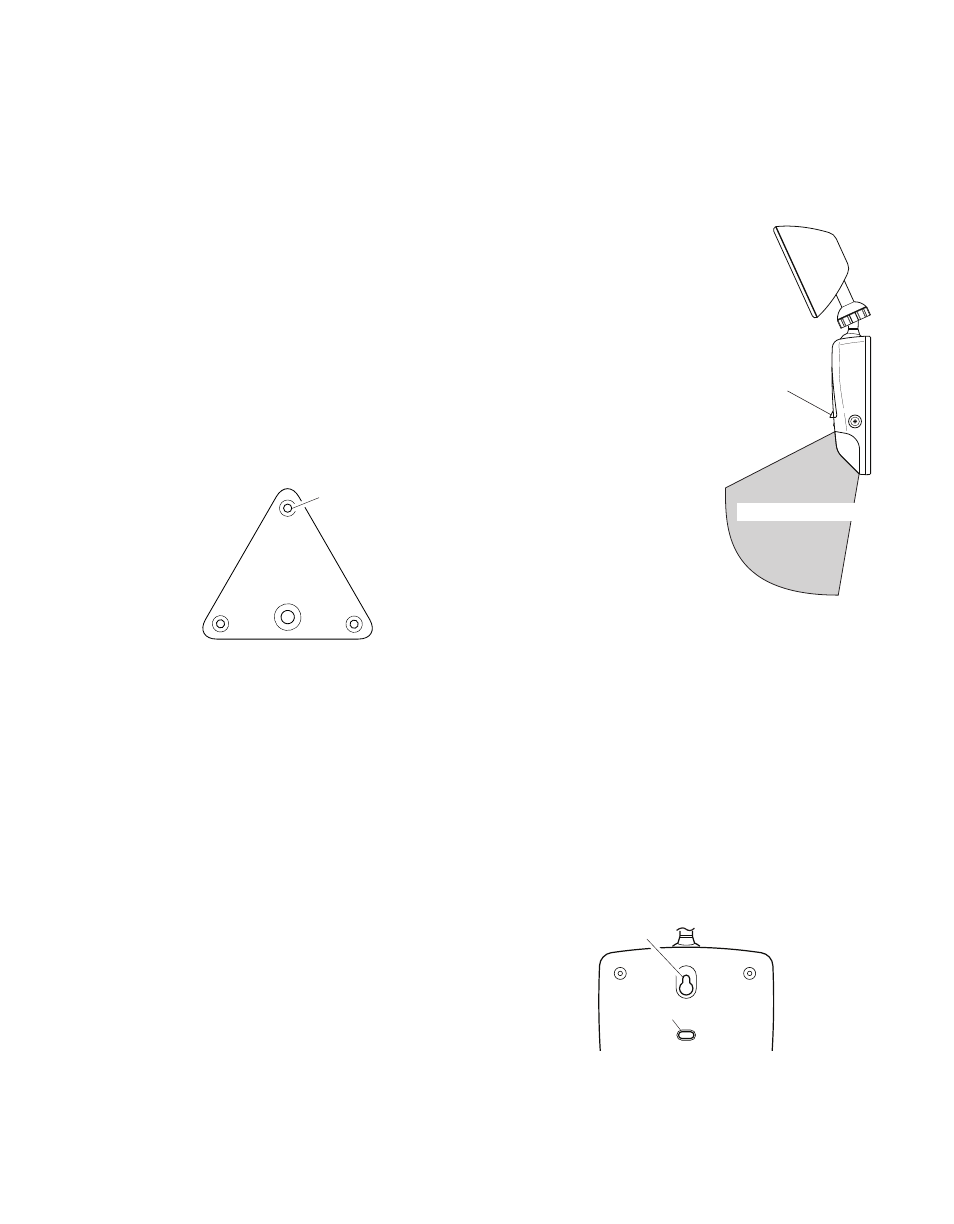

Arrière du luminaire
Ouverture en
trou de serrure
Orifice d’installation
instaLLatiOn
Pour un rendement supérieur, installer l’appareil à
environ 2,4 m (8 pieds) du sol.
Note :
Le fait de placer le luminaire à une hauteur de
plus de 8 pi. (2,4 m) réduira la zone de couverture.
1. Installer le socle du panneau solaire sur une
surface solide au moyen des trois vis à tête
conique. Orienter le panneau de façon qu’il
pointe directement vers le soleil de midi. Éviter les
obstacles, notamment les arbres ou les immeubles,
qui pourraient obstruer la lumière du soleil. Pré-
voir suffisamment de fil pour rejoindre le boîtier.
S’assurer que le joint à rotule est en bas.
Note : Vous devrez probablement réorienter le
panneau solaire au fur et à mesure du passage
des saisons pour le garder directement pointé
vers le soleil de midi.
Trois orifices de fixation pour le socle du panneau
solaire
Orifices de fixation (3)
Luminaire installé
au mur
Zone de détection
Porte du
compartiment
des piles
