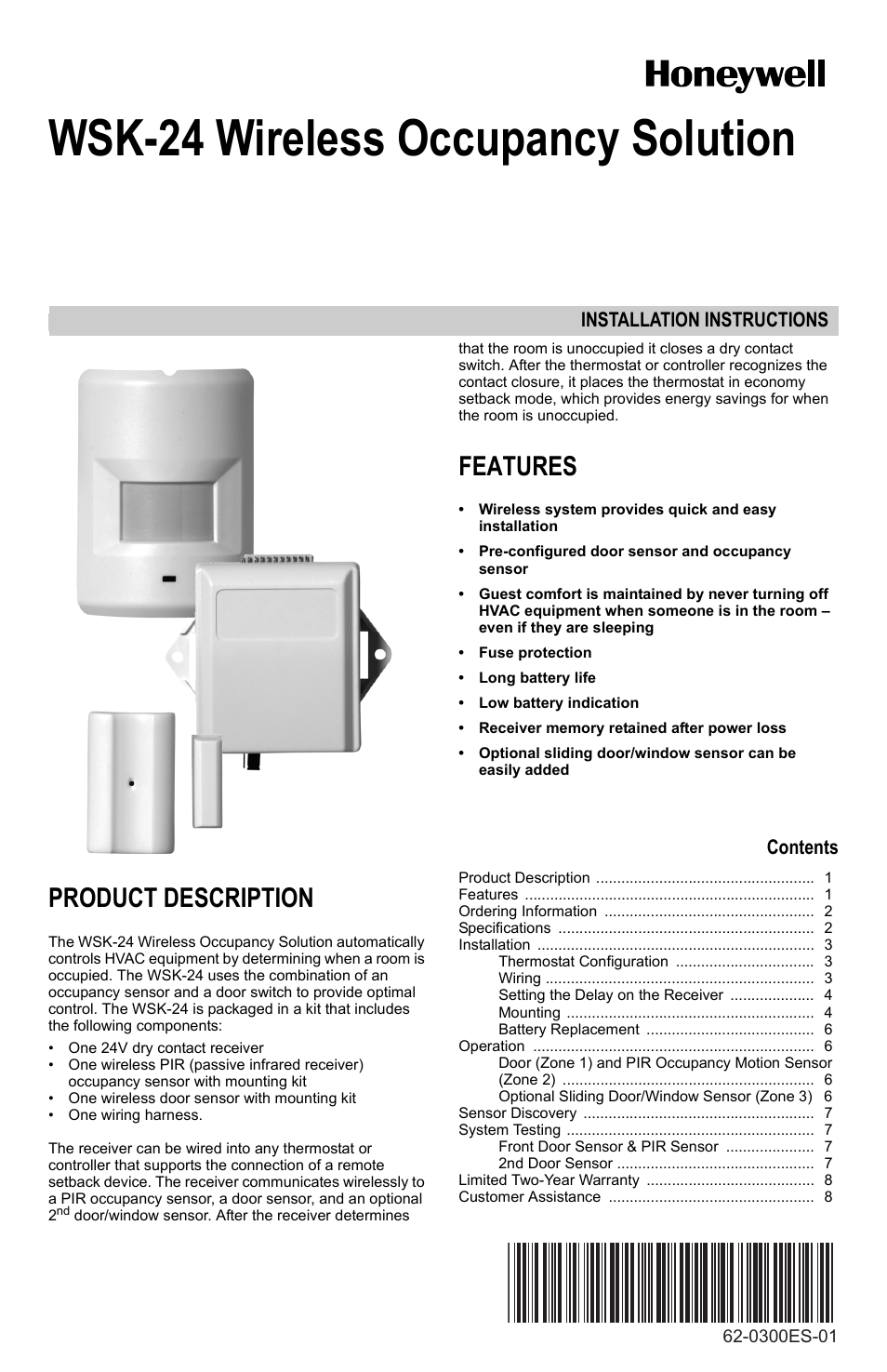

- WSK-24 Wireless Occupancy Solution
- Solución inalámbrica de detección de ocupación WSK-24
- Descripción del producto
- Características
- Información sobre pedidos
- Especificaciones
- Instalación
- Al instalar este producto…
- 1. Lea cuidadosamente estas instrucciones. No seguirlas puede dañar el producto u ocasionar una condición peligrosa.
- 2. Consulte los regímenes indicados en las instrucciones y en el producto para asegurarse de que éste sea adecuado para su aplicación.
- 3. El instalador debe ser un técnico de servicio capacitado y con experiencia.
- Riesgo de descarga eléctrica. Puede provocar graves lesiones, daño a la propiedad o la muerte.
- IMPORTANTE
- 1. Lea cuidadosamente estas instrucciones. No seguirlas puede dañar el producto u ocasionar una condición peligrosa.
- Configuración del termostato
- Cableado
- Prepare el termostato para recibir cableado
- Cableado de terminales del receptor y del termostato
- Tabla 3. Designaciones del cableado
- Fig. 3. Receptor y mazo de cables.
- Según la Tabla 3 en la página 3 y la Fig. 3, cablee el mazo al termostato y conecte el mazo al receptor.
- 1. Cablee los conductores de alimentación rojo y blanco del mazo de cables a las terminales de potencia del termostato.
- 2. Cablee los conductores blancos/cafés de contactos secos del mazo de cables a las terminales del dispositivo remoto de puesta a cero del termostato.
- 3. Enchufe el mazo de cables en el receptor. El mazo es enchavetado y encaja en una sola posición.
- 4. Conecte el termostato a la alimentación.
- 5. El LED del receptor parpadea dos veces para indicar que tiene energía.
- 6. Continúe con “Configuración del retraso en el receptor”.
- Configuración del retraso en el receptor
- Montaje
- Montaje del receptor
- Montaje del sensor de puerta
- 1. Retire la lengüeta de la batería antes de comenzar la instalación. Consulte la Fig. 5.
- Fig. 5. Retiro de la lengüeta de la batería.
- 2. Retire el soporte de montaje plástico del alojamiento del sensor de puerta.
- 3. Coloque el soporte de montaje del sensor de puerta alto en el marco de la puerta delantera. Fije el soporte en el marco de la puerta con los dos tornillos o la cinta adhesiva proporcionada. Consulte la Fig. 6 en la página 5.
- Fig. 6. Montaje del soporte del sensor de puerta.
- Fig. 7. Muescas de lengüetas del sensor de puerta.
- Fig. 8. Distancia máxima entre el sensor de puerta y el imán.
- Fig. 9. Opciones de montaje del imán de puerta.
- Compruebe el funcionamiento del sensor de puerta
- Fig. 5. Retiro de la lengüeta de la batería.
- 1. Abra la puerta y verifique que el LED del sensor de puerta parpadee tres veces si el contacto está abierto.
- 1. Retire la lengüeta de la batería antes de comenzar la instalación. Consulte la Fig. 5.
- Montaje del sensor de movimiento de ocupación de PIR
- Fig. 10. Opciones de montaje del sensor de movimiento de ocupación de PIR.
- 1. Retire la cubierta sacando el tornillo de liberación de la cubierta en la parte inferior de la placa posterior del PIR.
- 2. Inserte las tres baterías AAA proporcionadas para encender el sensor de PIR. Consulte la Fig. 12 para conocer la orientación correcta de la batería.
- 3. Fije el sensor de PIR a la pared mediante una de las siguientes tres opciones
- a. Montaje en pared, opción 1: use la cinta adhesiva para fijar la placa posterior del PIR a la pared.
- b. Montaje en pared, opción 2: inserte los dos tornillos largos en los dos orificios superiores o inferiores de la placa posterior del PIR para fijarla a la pared.
- c. Opción de montaje en el techo: alinee el soporte de montaje y la placa posterior del PIR como se muestra en la Fig. 10. Inser...
- 4. Vuelva a colocar la cubierta del sensor del PIR y el tornillo de liberación de la cubierta en la parte inferior del sensor.
- Compruebe el funcionamiento del sensor de movimiento de ocupación de PIR
- 1. Genere movimiento delante del sensor de PIR y verifique que el LED parpadee tres veces si detecta movimiento.
- Reemplazo de la batería
- Indicación de batería baja
- Al instalar este producto…
- Operación
- Sensor de puerta (zona 1) y sensor de movimiento de ocupación de PIR (zona 2)
- Sensor opcional para puerta o ventana corrediza (zona 3)
- 1. Retire la lengüeta de la batería del sensor de puerta o ventana corrediza. Consulte la Fig. 5 en la página 4.
- 2. Asegúrese de que el sensor de puerta o ventana corrediza y el imán se encuentren cerca el uno del otro, dentro de 19 mm (3/4 pulg.), y de que las muescas de lengüeta del sensor estén de cara al imán. Consulte la Fig. 8 en la página 5.
- 3. En el receptor oprima el pulsador negro tres veces para la zona 3 (consulte la Fig. 4 en la página 4). El LED rojo en el lado...
- 4. Abra y cierre la zona 3 alejando el imán del sensor de puerta o ventana corrediza y devolviéndolo al contacto. El LED rojo del receptor parpadeará otras 3 veces para indicar que se descubrió la zona 3.
- 5. Monte el sensor de puerta o ventana corrediza y el imán con el mismo procedimiento de montaje descrito en “Montaje del sensor de puerta” en la página 4.
- 1. Retire la lengüeta de la batería del sensor de puerta o ventana corrediza. Consulte la Fig. 5 en la página 4.
- Descubrimiento del sensor
- Eliminación de todos los sensores
- Agregar la zona 1 (sensor de puerta)
- 1. Asegúrese de que el sensor de PIR esté cubierto.
- 2. Asegúrese de que el contacto de puerta esté cerrado.
- 3. Oprima el pulsador negro del receptor una vez. El LED rojo del receptor parpadea una vez.
- 4. Ahora, active el sensor de puerta retirando el imán. El LED rojo del receptor parpadea una vez para confirmar que se ha descubierto el dispositivo.
- 5. Destape el sensor de PIR.
- 1. Asegúrese de que el sensor de PIR esté cubierto.
- Agregar la zona 2 (sensor de movimiento de ocupación de PIR)
- Agregar la zona 3 (sensor opcional de puerta o ventana corrediza)
- 1. Asegúrese de que el sensor de PIR esté cubierto.
- 2. Asegúrese de que el contacto de puerta o ventana corrediza esté cerrado.
- 3. Oprima el pulsador negro del receptor tres veces. El LED rojo del receptor parpadea tres veces.
- 4. Ahora active el sensor de puerta o ventana corrediza retirando el imán. El LED rojo del receptor parpadea tres veces para confirmar que se ha descubierto el dispositivo.
- 5. Destape el sensor de PIR.
- 1. Asegúrese de que el sensor de PIR esté cubierto.
- Prueba del sistema
- Realice la siguiente prueba en los sensores.
- Sensor de puerta delantera y sensor de PIR
- 1. Ubique el puente conector lejos del pulsador para establecer el retraso de tiempo mínimo (15 segundos).
- 2. Cubra el sensor de PIR para que no pueda detectar movimiento.
- 3. Abra y cierre el sensor de puerta delantera. El receptor cierra el retraso después de 15 segundos; oirá al relé hacer clic en el receptor.
- 4. Espere a que el termostato pase al modo de habitación desocupada. El retraso promedio depende del retraso de tiempo adicional configurado en el termostato.
- 5. Descubra el sensor de PIR para que ahora pueda detectar movimiento.
- 6. El receptor abre el retraso y el termostato vuelve inmediatamente al modo de habitación ocupada.
- 7. Seleccione nuevamente el retraso de tiempo deseado en el puente conector. (Consulte la “Configuración del retraso en el receptor” on page 4.)
- 1. Ubique el puente conector lejos del pulsador para establecer el retraso de tiempo mínimo (15 segundos).
- 2º sensor de puerta
- 1. Abra el 2º sensor de puerta. El receptor cierra el retraso después de 1 minuto; oirá al relé hacer clic en el receptor.
- 2. Espere a que el termostato pase al modo de habitación desocupada. El retraso promedio depende del retraso de tiempo adicional configurado en el termostato.
- 3. Mantenga la puerta abierta y genere movimiento delante del sensor de PIR para que pueda detectarlo. El termostato debe permanecer en el modo de habitación desocupada.
- 4. Cierre el 2º sensor de puerta. El receptor abre el retraso, y el termostato vuelve inmediatamente al modo de habitación ocupada.
- 1. Abra el 2º sensor de puerta. El receptor cierra el retraso después de 1 minuto; oirá al relé hacer clic en el receptor.
- Garantía limitada de dos años
- Asistencia al cliente
