Heatilator • ICON DV-IDV Series • 4042-575 • Rev K • 11/08

53

16

16

Reference Materials

B

D

E

1 in.

25 mm

29-1/2 in.

749 mm

C

A

Gas Line

Electric Line

9-7/8 in.
251 mm

13-3/8 in.
340 mm

2 in.
51 mm

2-1/4 in.
57 mm

F

21-1/2 in.

546 mm

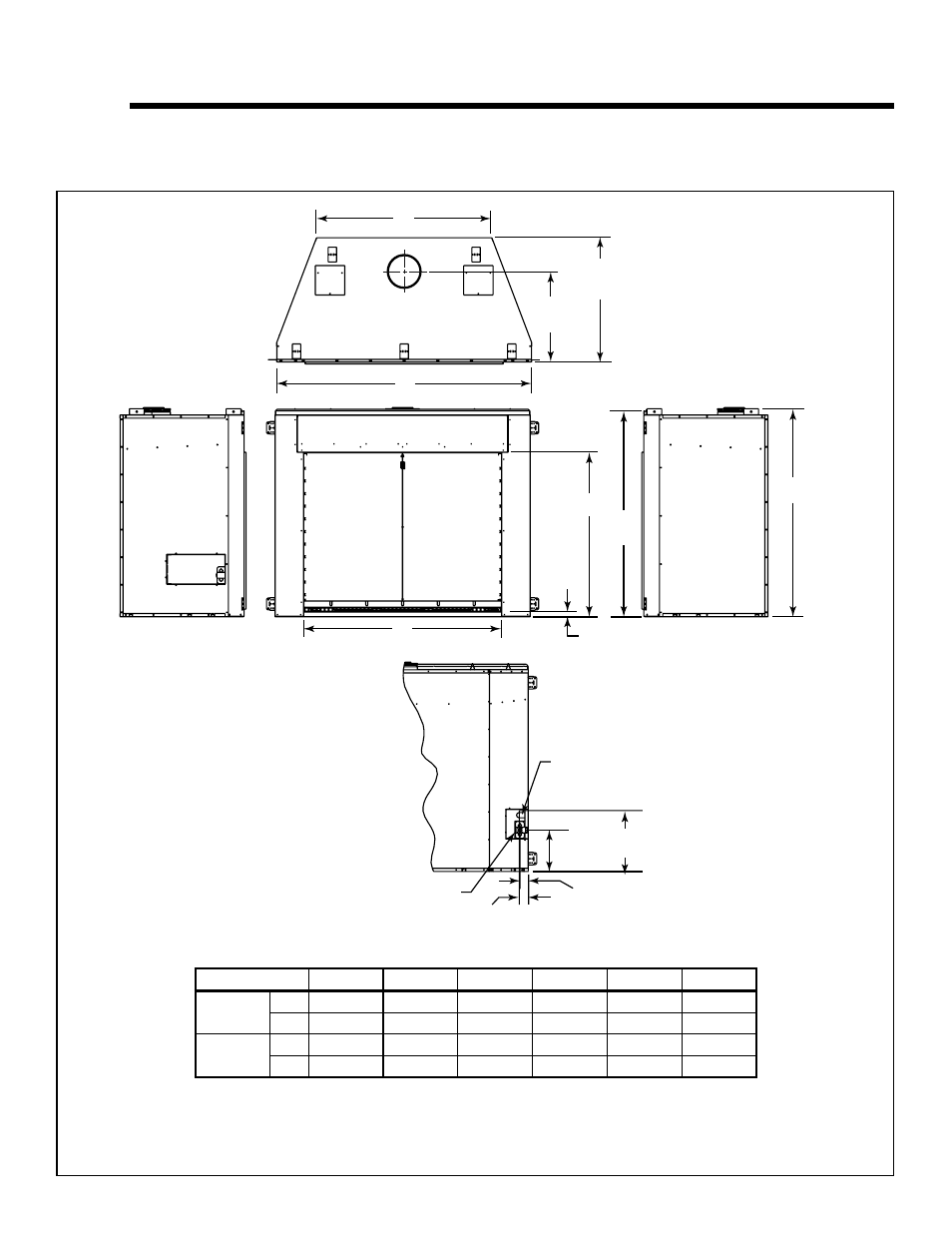

A. Appliance Dimension Diagram

Dimensions are actual appliance dimensions. Use for reference only. For framing dimensions and clearances refer to Section 5.

Figure 16.1 Appliance Dimensions

Model #

A

B

C

D

E

F

IDV4833I

in.

46-1/2

33

27-5/8

34-1/2

45-1/4

44-3/8

mm

1181

838

702

876

1149

1127

IDV6247I

in.

60-1/2

47

41-5/8

39

49-3/4

48-7/8

mm

1537

1194

1057

991

1264

1241
