Page 2 Quadra-Fire · Garnet-T · 7016-127F September 1, 2008
and Welcome to the Quadra-Fire Family
!
Hearth & Home Technologies welcomes you to our tradition
of excellence! In choosing a Quadra-Fire appliance, you
have our assurance of commitment to quality, durability,
and performance.
This commitment begins with our research of the market,
including ‘Voice of the Customer’ contacts, ensuring we
make products that will satisfy your needs. Our Research
and Development facility then employs the world’s most
advanced technology to achieve the optimum operation
of our stoves, inserts and fireplaces. And yet we are old-
fashioned when it comes to craftsmanship. Each appliance
is meticulously fabricated and gold and nickel surfaces are
hand-finished for lasting beauty and enjoyment. Our pledge
to quality is completed as each model undergoes a quality
control inspection.
We wish you and your family many years of enjoyment in
the warmth and comfort of your hearth appliance. Thank
you for choosing Quadra-Fire.

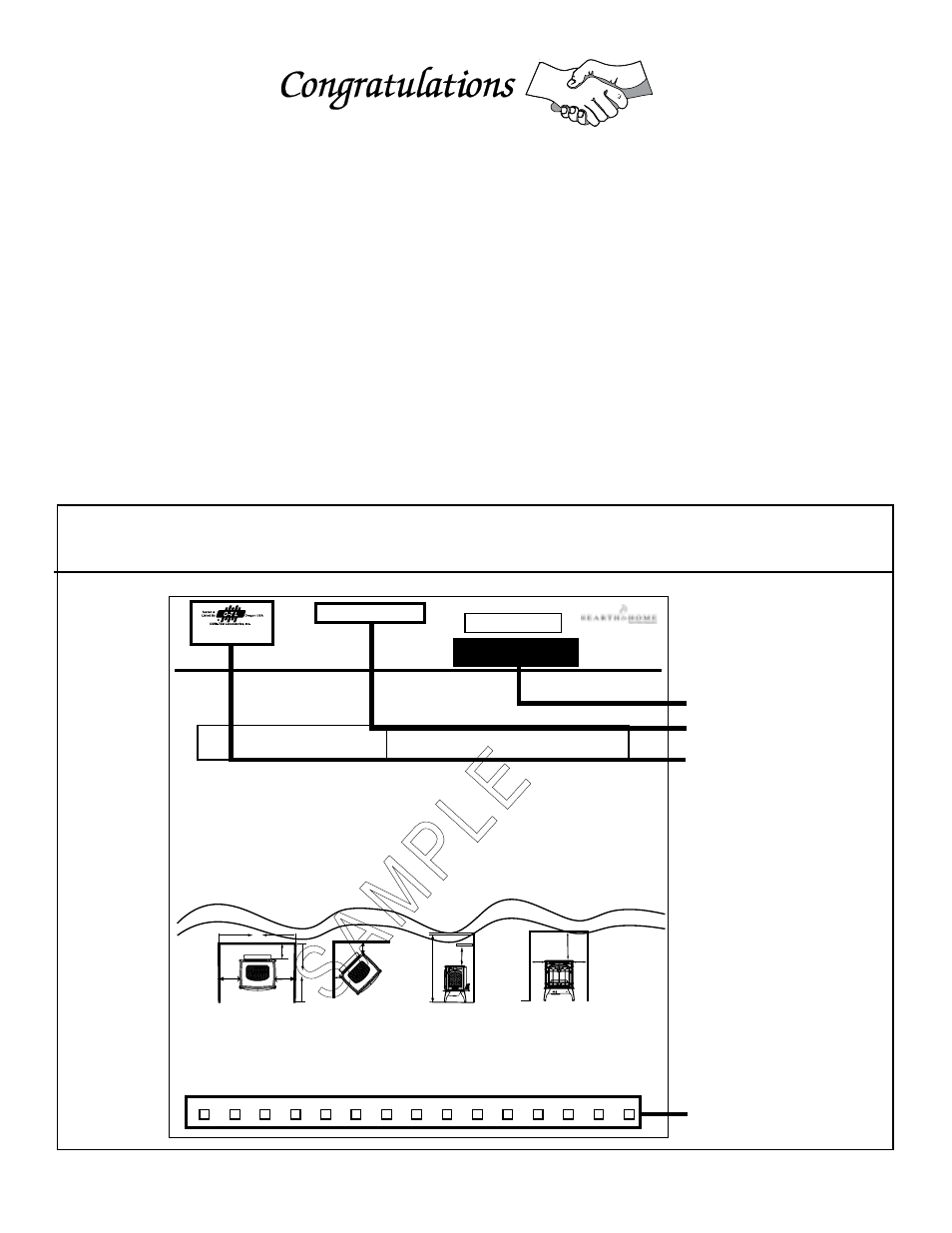

SAMPLE OF SERIAL NUMBER / SAFETY LABEL
LOCATION: HANGING ON A CHAIN ON BACK OF APPLIANCE
Serial Number
Model Name
Test Lab & Report No.
VENTED GAS FIREPLACE HEATER / NOT FOR USE WITH SOLID FUEL
Serial No / Numéro du
Report No. / Rapport Numéro
061-S-35c-5
APPROVED FOR CANADA AND USA TO:
ANSI Z21.88b-2003 / CSA 2.33b-2003 Vented Gas Fireplace Heaters, and applicable sections of UL307b
Gas Burning Heating Appliances for Manufactured Homes and Recreational Vehicles, CAN/CGA 2.17-M91
“Gas Fired Appliances for use at High Altitudes.” This appliance is manufactured for operation with Natural
Gas. For conversion to propane Manufacturer’s instructions must be used. This appliance may be installed
in a bedroom or bedsitting room; in Canada remote thermostat installation is required. Blower is optional.
Order Part #BK-GAS. Route power cord away from unit. Do not route cord under or in front of appliance
.
APPROUVÉ POUR LE CANADA ET LES ÉTATS-UNIS:
ANSI Z21.88b-2003 / CSA 2.33b-2003 Fournaises au Gaz avec Ventilation, et les sections applicable de UL 307b
Appareils de Chauffage Au Gaz pour les Maisons Mobiles et les Véhicules Motorisés, CAN/CGA 2.17-M91 “Gas Fired
Appliances for use at High Altitudes”. Cet appareil est manufacturé pour l’opération avec le Gaz Naturel. Pour une
conversion au gaz propane Manufacturier instructions doivent être utilisées. Cet appareil peut être utilisé dans une
chambre à coucher ou salle de séjour; au Canada, l’installation d’un thermostat à distance est exigée. Ventilateur
optionnel, Pièce #BK-GAS. Éloignez le fil électrique de l'appareil. Ne pas faire passer le fil électrique au dessus ou en dessous
de l'appareil.
This appliance equipped for altitudes 0-2000’ (0-610m) in USA; and in Canada for altitudes of 0-4500’ (0-1370m). In USA for Altitudes above 2000’, the vent configuration, orifice or combination
of both may need to be changed. See Owner’s Manual for information on making these changes. This appliance must be installed in accordance with local codes, if any (and Commonwealth
of Massachusetts approved); if none, follow ANSI Z223.1 in USA, CAN 1-B149 in Canada. Install and use only in accordance with manufacturer’s installation and operating instructions.
NOTE: Have the gas supply line installed in accordance with local building codes by a qualified installer approved and/or licensed as required by the locality. (In the Commonwealth of Massachusetts, installation
must be performed by a licensed plumber or gas fitter.) / Cet appareil est équipé pour les altitudes de 0-2000’ (0-610m) aux États-Unis; et au Canada pour les altitudes de 0-4500’ (0-1370m).
Pour les altitudes au dessus de 2000’ aux États-Unis, la configuration du ventilateur, son orifice ou les deux peuvent possiblement avoir à être changé. Voyez le manuel du propriétaire pour
les informations sur ces changements. Cet appareil doit être installé en accord avec les codes locaux, s’il-y-a lieu (et approuvé par dans la République de Massachusetts); sinon lisez ANSI
Z223.1/CAN 1-B149. Installez et utilisez en accords avec les instructions d’installation et d’opération du manufacturier. REMARQUE: Le conduit gaz doit être installé conformément aux codes
de construction locaux. L'installation doit être effectuée par un technicien qualifeé et/ou muni d'une licence de manière à respecter les règlements municipaux. (Dans la République de Massachusetts,
l'installation doit être effectuée par un plombier ou un installateur d'appareils à gaz agrée.)
0-2000 FT’ 0-2000FT
Input Rate on “HI” (BTU/Hr) 17,000 17,000 Puissance Évaluée à “HI” (BTU/Hr)
Input Rate on “LO” (BTU/Hr) 12,000 13,000 Puissance Évaluée à “LO” (BTU/Hr)
Maximum Output (BTU/Hr)** 14,500 13,500 Puissance Maximum (BTU/Hr**
Main Burner Orifice 49 56 Orifice du Brûleur Principal
Minimum Inlet Pressure (Inches W.C.) 4.5” 11” Pression Minimum de la Valve (pouces W.C.)
Maximum Inlet Pressure (Inches W.C.) 7.0” 14” Pression Maximum de la Valve (pouces W.C.)
Manifold Pressure on “HI” (Inches W.C.) 3.5” 10” Pression du Collecteur d’ Échappement à “HI” (pouces W.C.)
**Max Venting, Blower On **Ventilation Maximum, Ventilateur Allumé
FOURNAISE AU GAZ AVEC VENTILATIONNE PAS UTILISER AVEC LE
COMBUSTIBLE SOLIDE
MODEL / MODÈLE: GARNET-T
FAN TYPE VENTED CIRCULATOR / VENTILATEUR CIRCULATOIRE
Blower Electrical Rating / Evaluation du Ventilateur
115 V, .55 Amps, 60 Hz, 150 Watts 76.93% NG (No blower / Sans ventilateur allumé) Thermal Efficiency / Efficacité Thermique*
*With Maximum horizontal length. / Avec longueur horizontale maximum
P.4.1-02 Canada Minimum pipe (P.4.1-02 Le Canada tuyau minimum) 67.38% NG / 69.52% LP
78.19% LP (No blower / Sans ventilateur allumé)
1445 North HIghway
Colville, WA 99114
www.quadrafire.com
For use with Natural Gas
Usage au gaz naturel
For use with Propane
Usage au gaz propane
A. Side of stove top to side wall 6 in. (15cm) D u coté du poêle au coté du mur
B. Rear of stove to back wall 2 in. (5cm) Le contrôle arrière au mur arrière
C. Corner of stove top to side wall-Left 2 in. (5cm) Du coin arrière du poêle au mur de coté gauche
C. Corner of stove top to side wall-Right 2 in. (5cm) Du coin du dessus du po êle au mur de coté droit (acces a la valve)
D. Minimum Alcove Height 43 in. (109cm) Ha uteur minimum du plancher au plafond
E. Maximum Alcove Depth 36 in. (91cm) P rofondeur maximum de l'alcove
F. Minimum Alcove Width 30 in. (76cm) Largeur minimum de l'alcove
G. Mantle Clearance from stove top 19-1/2 in. (50cm) Espace libre du po êle au manteau
H. Top of Stove to Alcove Ceiling 19-3/8 in. (49cm) Distance entre le haut du poêle et le plafond
Date of Manufacture / Date du Manufacturier
2008 2009 2010 Feb Mar Apr May Jun Jul Aug Sep Oct Nov Dec Jan
DO NOT REMOVE THIS LABEL / NE PAS ENLEVER L’ÉTIQUETTE Made in U.S.A. / Fait Aux États-Unis 7016-128
HEARTH: A non-combustible hearth pad is not required. However, the floor beneath the stove must be stable, level, and strong enough to support the stove without a tipping hazard.
CHEMINÉE: Un coussinet non-combustible de cheminée n’est pas exigé. Cependant, le plancher en dessous du poêle doit être droit, à niveau et assez fort pour supporter le poêle sans le hasard de basculer.
A A
C
C
Left
Right
A
B
E A
"A" measurement is from
stove top, not side
D
G
F
H
SAMPLE
Portland
Manufactured Date
