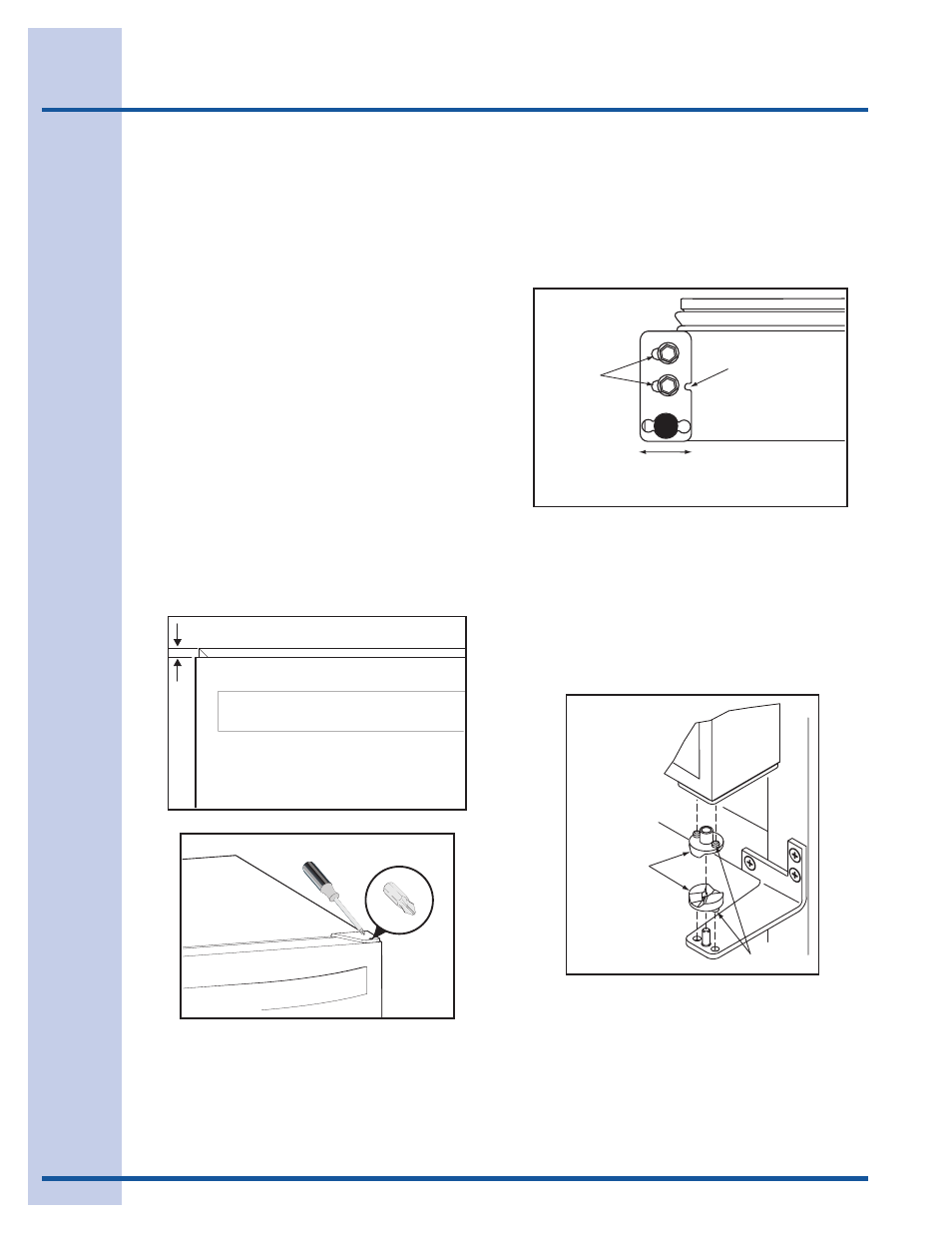

12 Ajustement de la porte
Ajuster la porte 4 Si vous devez élever le bord de la porte opposé
aux charnières, déplacez la plaque vers l’extérieur
de la porte. Si vous devez baisser le bord de la
porte, déplacez la plaque vers l’intérieur de la
porte (Figure 22). Répétez l'opération jusqu’à ce
que le bord supérieur de la porte soit parallèle au
bord supérieur de la caisse et serrez bien les vis.
La porte de votre appareil est alignée en usine avant
qu'il ne soit expédié. Parfois, un ajustement peut s'avérer
nécessaire, surtout si vous installez un panneau de
recouvrement. La procédure suivante peut corriger un
alignement de moins de 6 mm (1/4 po).
La porte ne doit jamais être alignée avec le dessus de
la caisse. Même lorsque l’appareil est de niveau, le bord
supérieur de la porte sera 3 mm (1/8 po) plus bas que le
dessus de la caisse (Figure 20).
Pour ajuster :
1 Comparez le bord supérieur de la porte (opposé
aux charnières) au bord supérieur de la caisse et
notez le type d’ajustement requis (vers le haut ou
vers le bas).
2 Enlevez l'axe du pivot de la charnière supérieure
avec un tournevis à pointe cruciforme (Figure 21)
et soulevez la porte pour la dégager de l'axe de
la charnière inférieure. Prenez garde de ne pas
perdre les ferme-porte (Figure 23).
3 En tenant la porte en position inversée, desserrez,
sans les enlever complètement, les vis des
plaques de charnière.
3,2 mm (1/8 po)
Figure 20
Tournevis à pointe cruciforme
Figure 21
UL312
ÉLÉMENTS DE
FERME-PORTE
PROTUBÉRANCES
Figure 23
5 Après avoir terminé l’ajustement, enlevez les
ferme-porte de la charnière inférieure, nettoyez-
les complètement et appliquez de la gelée
de pétrole sur les surfaces de contact des
ferme-porte (Figure 23). Assurez-vous que les
protubérances sur les ferme-porte sont alignées
avec les trous de la charnière et de la plaque de
la charnière. Montez la porte et installez l'axe du
pivot dans la charnière supérieure.
CLRCO001a
TROUS DE
MONTAGE
OVALISÉS
ENCOCHE
BAISSER
LE REBORD
EXTÉRIEUR
DE LA PORTE
ÉLEVER
LE REBORD
EXTÉRIEUR
DE LA PORTE
Figure 22
