12 Ajuste de la puerta
Ajuste de la puerta
La puerta viene alineada de fábrica previamente. Es
posible que ocasionalmente se requiera un reajuste,
especialmente si se instala un panel de recubrimiento.
El siguiente procedimiento permite corregir la alineación
hasta 1/4" (0,6 cm).
La puerta nunca debe quedar a ras con la parte superior
del gabinete. Incluso cuando la puerta quede nivelada,
su borde superior debe quedar a 1/8" (0,3 cm) de la
parte superior del gabinete (vea la figura 20).
Para realizar el ajuste:
1 Compare el borde superior de la puerta (lado
opuesto a las bisagras) con el borde superior del
gabinete y anote la medida de ajuste necesaria
(hacia arriba o abajo).
2 Quite el pasador pivotante de la bisagra superior
con un destornillador Phillips ® (vea la figura 21) y
levante la puerta para liberarla del pasador de la
bisagra inferior. Tenga cuidado de no perder los
insertos de cierre de la puerta (vea la figura 23).
3 Con la puerta a la inversa hacia abajo, afloje los
dos tornillos de la placa de la bisagra, pero sin
quitarlos.
4 Si el borde de la puerta opuesto a las bisagras
necesita moverse hacia arriba, mueva la placa
hacia la parte exterior de la puerta. Si el borde de
la puerta necesita moverse hacia abajo, mueva
la placa hacia la parte interior de la puerta (vea la
figura 22). Repita el proceso hasta que el borde
de la puerta quede paralelo a la parte superior del
gabinete y apriete los tornillos firmemente.

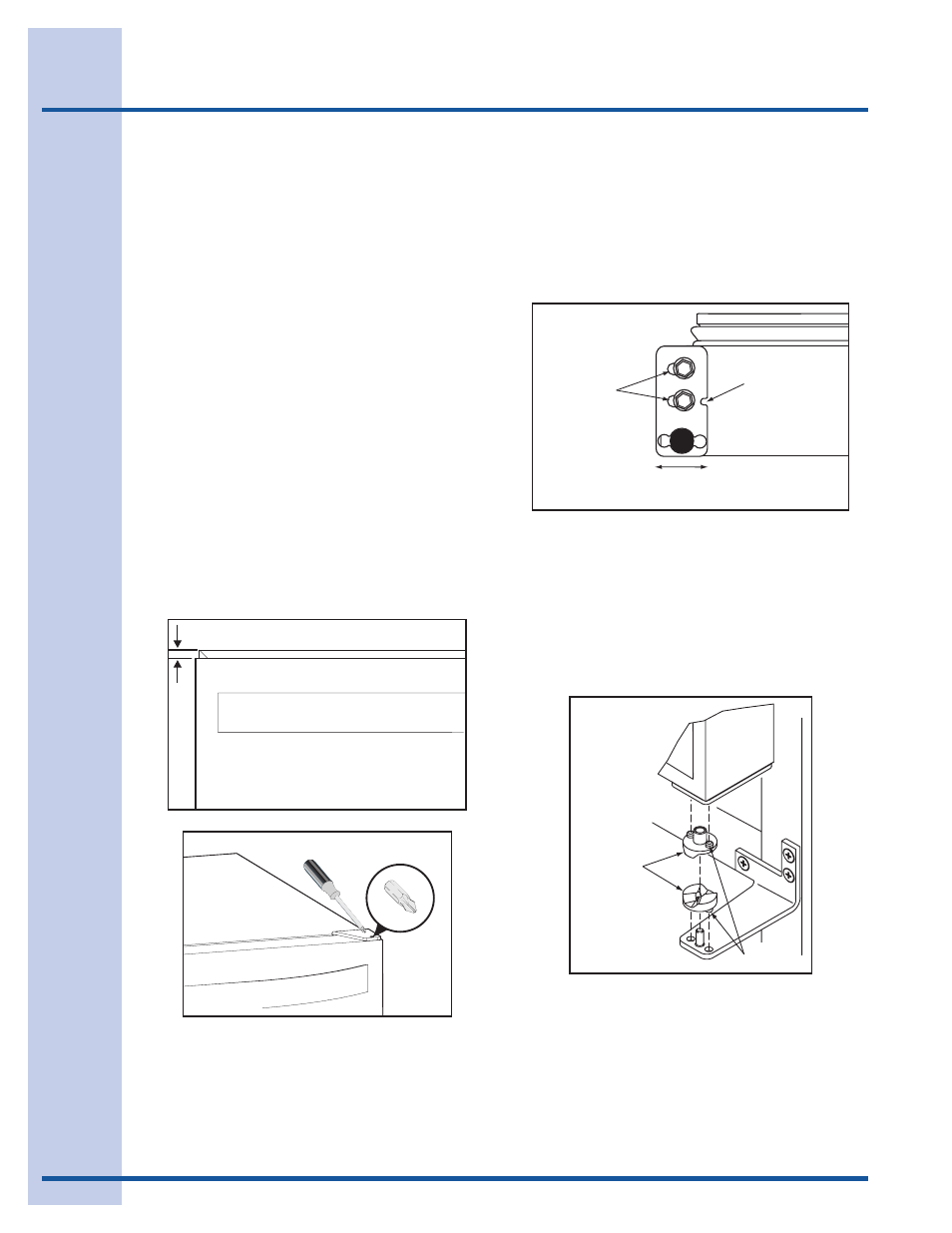

1/8" (3,2 mm)
Figura 20
Punta Phillips TM
Figura 21
CLRCO001a
AGUJEROS
RANURADOS
PARA MONTAJE
MUESCA
BAJAR BORDE
EXTERIOR
DE PUERTA
SUBIR BORDE
EXTERIOR
DE PUERTA
Figura 22
UL312
INSERTOS
DE CIERRE
DE LA PUERTA
SALIENTE
Figura 23
5 Una vez completado el ajuste, quite los insertos
de cierre de la bisagra inferior, límpielos bien
y engrase las superficies de acoplamiento de
los insertos con vaselina (vea la figura 23).
Asegúrese de que los salientes de los insertos
de cierre queden alineados con los agujeros de
la bisagra y de la placa de la bisagra. Instale
la puerta y el pasador pivotante de la bisagra
superior.
