11

Inversion de la porte

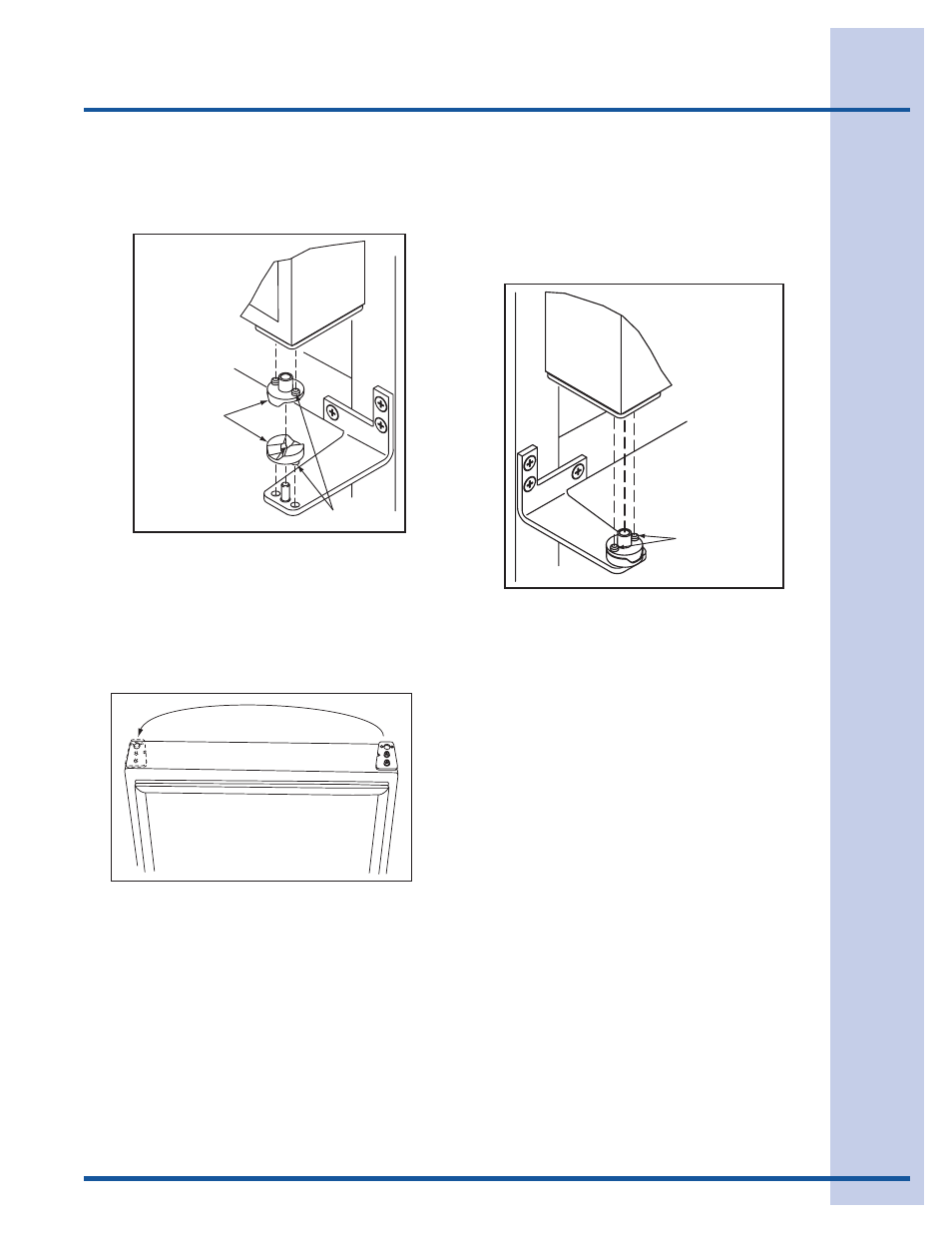

4 Enlevez les deux plaquettes du ferme-porte de

la charnière inférieure existante et installez-les,
comme illustré, sur la nouvelle charnière inférieure
(Figure 17).

UL312

ÉLÉMENTS DE

FERME-PORTE

PROTUBÉRANCES

Figure 17

5 Enlevez la charnière inférieure existante (trois vis)

et installez-la à nouveau sur le côté SUPÉRIEUR
opposé. Enlevez la cheville à vis de la charnière.

6 En tenant le bas de la porte tourné vers le haut,

enlevez la plaque du pivot (deux vis), retournez-la
et montez-la à nouveau sur le côté opposé de la
porte (Figure 18).

7 En tenant la porte droite avec le dessus de la

porte penché vers l’avant, placez le trou de la
plaque du pivot de porte sur la cheville à vis de
la charnière inférieure (Figure 19). Assurez-vous
que les protubérances sur les ferme-porte sont
alignées avec les trous de la charnière et de la
plaque de la charnière.

UL319

Figure 18

8 Inclinez le dessus de la porte pour la mettre en

place dans la charnière supérieure et installez
l'axe de la charnière supérieure.

9 Dans les trous vides des charnières, insérez les

bouchons à vis en plastique (trois en haut et trois
en bas) et le bouchon pour le trou de la porte (un
sur le dessus de la porte) que vous aviez enlevés
à l’étape 2.

CLRCO008

PROTUBÉRANCES

Figure 19
