5 Installation

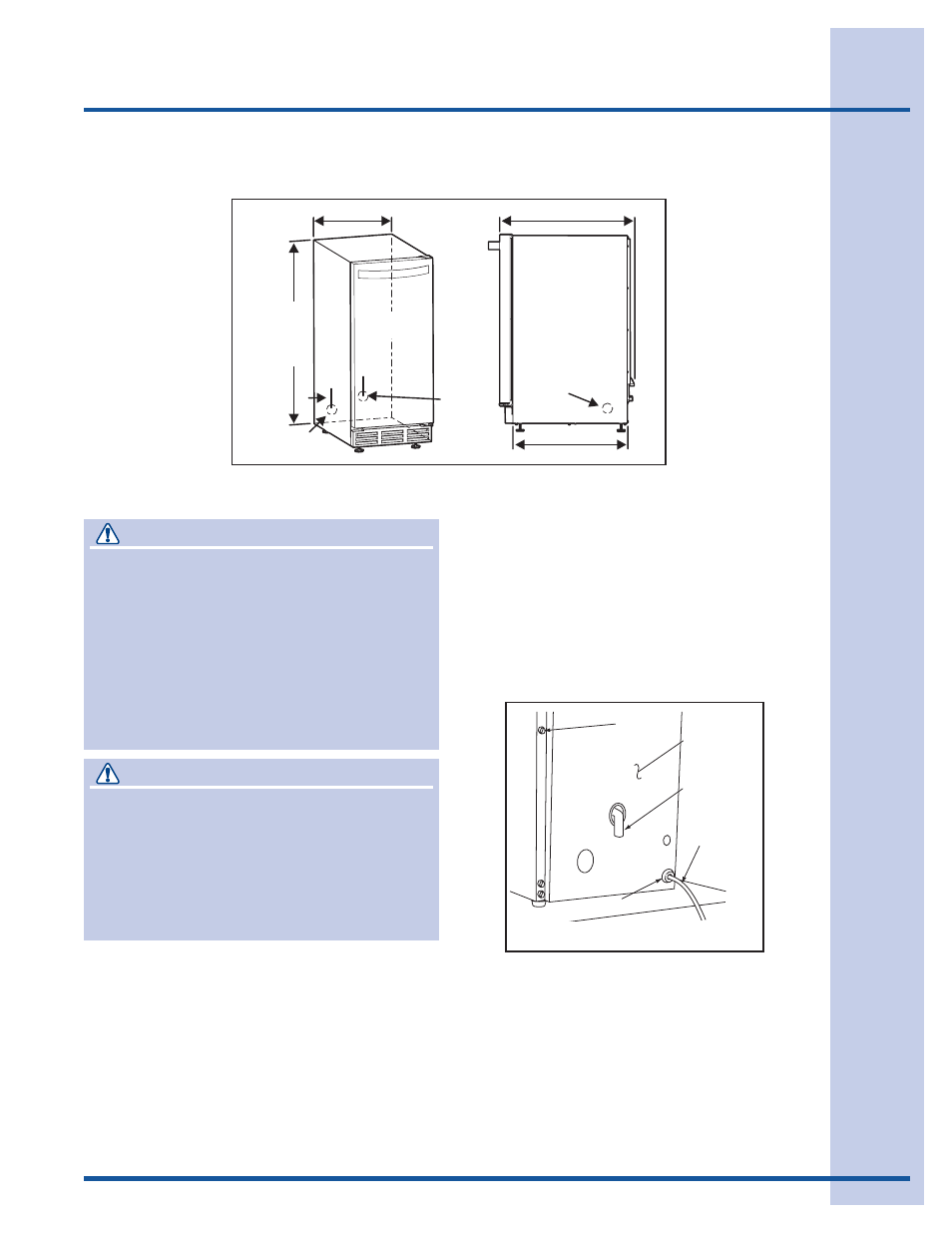

Dimensions pour l'installation
Installation du tuyau de vidange
ATTENTION
VEUILLEZ LIRE toutes les instructions avant
d'installer et d'utiliser cet appareil. Toutes les
machines à glaçons doivent être reliées à
l'alimentation en eau. Un branchement inadéquat
peut entraîner des dommages matériels
considérables! Tous les raccordements à
l'alimentation en eau et au tuyau de vidange
DOIVENT ÊTRE effectués par un entrepreneur
en plomberie qualifié et autorisé. Le non-respect
des recommandations et des instructions peut
entraîner des dommages et/ou des blessures.
ATTENTION
Les installations de plomberie doivent être
conformes à tous les codes locaux et régionaux en
vigueur. Tous les raccordements à l'alimentation
en eau et au tuyau de vidange DOIVENT ÊTRE
effectués par un entrepreneur en plomberie qualifié
et autorisé. Le non-respect des recommandations
et des instructions peut entraîner des dommages
et/ou des blessures.
Le modèle EI15IM55GS peut être installé à l'aide d'un
système de vidange par gravité ou de l'ensemble de
pompe d'évacuation Electrolux EIMP60 en option.
Suivez les directives ci-dessous lors de l'installation des
tuyaux de vidange afin d'empêcher l'eau de refluer dans
le bac à glaçons de l'appareil et/ou de se déverser sur le
plancher causant ainsi des dégâts d'eau.
Système de vidange par gravité
• Les tuyaux de vidange doivent avoir un diamètre
intérieur de 1,59 cm (5/8 po).
• Les tuyaux de vidange doivent avoir une pente
de 2,5 cm (1 po) par longueur de 122 cm (48 po)
(6 mm par 30,5 cm ou 1/4 po par pied) et ne
doivent pas former de siphon.
• Le siphon de sol doit être suffisamment grand
pour prendre en charge tous les tuyaux de
vidange.
• Isolez le tuyau de vidange du bac afin de prévenir
la condensation.
37,9 cm
(14 15/16 po)
61 cm
(24 po)
12,7 cm
(5 po)
55,2 cm
(21 3/4 po)
HAUTEUR
RÉGLABLE
MAXIMALE
86,7 cm
(34 1/8 po)
SOUPAPE
D'EAU
SORTIE
D'EAU
VIDANGE
D'EAU
Figure 1
VIS
PANNEAU
ARRIÈRE
RACCORD
DE VIDANGE
CORDON
D'ALIMENTATION
PASSE-FIL
