16 INSTALACIÓN
h Caja de conexiones
Si se utiliza una placa de cocción en
una instalación de circuito de ramal
nuevo (1996 NEC), en una casa móvil,
un vehículo recreativo o donde los
códigos locales no permita la conexión
a tierra al cable neutro (blanco)
Cumpla todos los códigos y las ordenanzas locales
vigentes.
1
Desconecte la fuente de energía.
2
En la caja del disyuntor, la caja de fusibles o la
caja de conexiones, conecte los cables del
electrodoméstico y de la fuente de
alimentación como se muestra.
ADVERTENCIA
• Si se conecta a un sistema eléctrico de cable de
alimentación de 4 hilos, el cable de tierra
conectado al marco del electrodoméstico NO
DEBE estar conectado al cable neutro del
sistema eléctrico de 4 hilos.

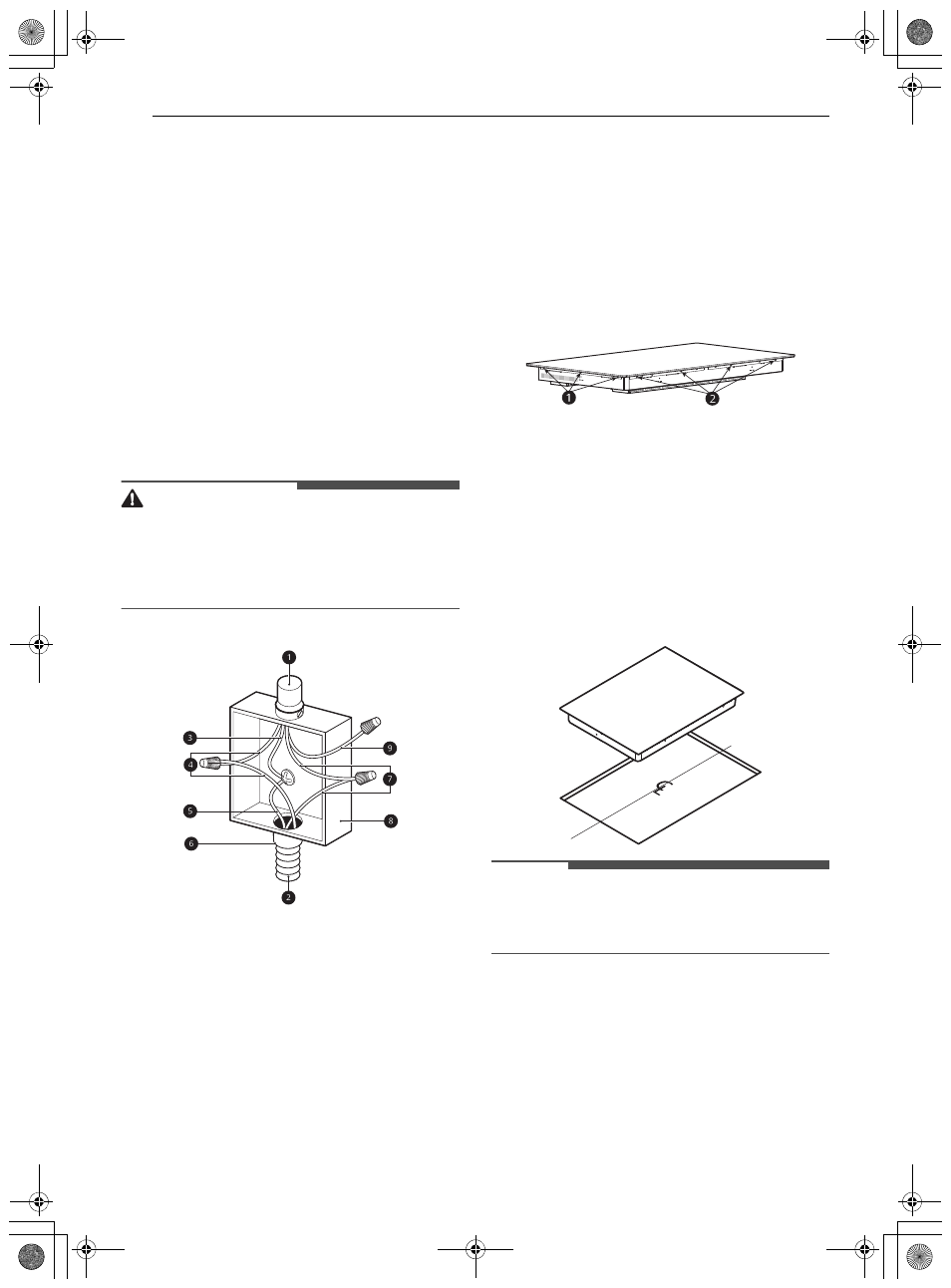

Caja de conexiones a tierra de 4 hilos
a Cable de la fuente de alimentación
b Cable de la placa de cocción
c Cable de conexión a tierra
d Cables rojos
e Cable verde (tierra)
f Conector de conducto homologado por UL
g Cables negros
h Caja de conexiones
i Cable blanco (sin conexión)
Instalación de la unidad de la placa
de cocción
1
Inspeccione visualmente la placa de cocción
en busca de daños. Asegúrese de que todos
los tornillos de la placa de cocción estén
ajustados (consulte a continuación las
ubicaciones).
a 3 tornillos (iguales a ambos lados)
b 4 tornillos (iguales a ambos lados)
2
Verifique y prepare la ubicación de
instalación.
• Consulte Dimensiones y Espacios .
3
Baje con cuidado la placa de cocción hacia el
corte del mostrador y asegúrese de que no
quede atrapado ningún cable.
NOTA
• No use compuesto de calafateo. La placa de
cocción debe poder retirarse, en caso de que se
requiera servicio de mantenimiento.
4
Instale los soportes de retención a del fondo
de la placa de cocción; luego, ajuste los
pernos contra la parte inferior del mostrador
como se muestra.
