CONVERSION DU GAZ
Tableau d’injecteurs
BRÛLEURS
PUISSANCE
NOMINALE
PUISSANCE
RÉDUITE
GAZ DE PÉTROLE
LIQUÉFIÉ/PROPANE
11” (279,4 mm) C.E.
GAZ NATUREL
4” (101,6 mm) C.E.
BTU/HEURE
BTU/HEURE
Ø INJECTEUR
[1/100 MM]
Ø INJECTEUR
[1/100 MM]
Semi-rapide (SR)
7600
(LP/Gaz propane)
1800
78
–
8000
(Gaz naturel)
1800
–
136
Double (D)
Anneau intérieur
2800
1
1100
1
47
3
80
3
Brûleur complet
18000
2
6500
2
79 (x2)
4
135 (x2)
4
MODÈLES AU GAZ OR30 UNIQUEMENT
Brûleur de four
14000
2400
109
190
Brûleur de grillage
11000
–
100
170
1
Power calculated only with inner crown operating
2
Power calculated with inner and outer crown operating
3
Inner crown injector
4
Outer crown injector

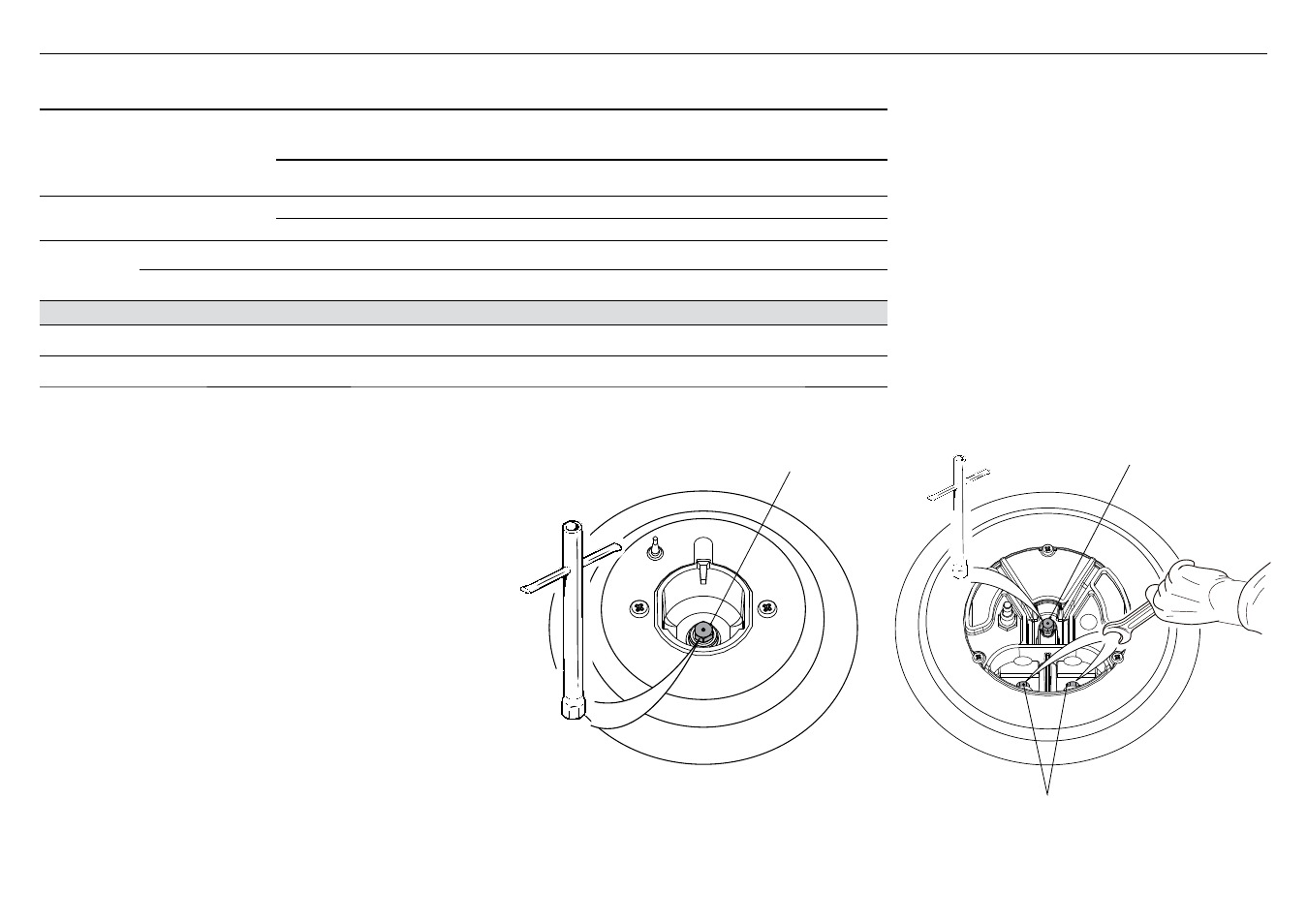

Remplacement des injecteurs de brûleur de la surface de cuisson
●
Retirez les pièces d’appui, les capuchons de brûleur et les diffuseurs
de flamme.
●
Utilisez une clé pour remplacer les injecteurs de buse par ceux
adaptés au type de gaz utilisé.
●
Réinstallez les diffuseurs de flamme, les capuchons de brûleur et
les pièces d’appui.
Les brûleurs sont conçus de façon à ce qu’aucune régulation d’air
primaire ne soit requise.
Brûleur semi-rapide
Brûleur double
Injecteur de l’anneau intérieur
Injecteur de l’anneau intérieur
Injecteur de l’anneau extérieur
