FRANÇAIS
28

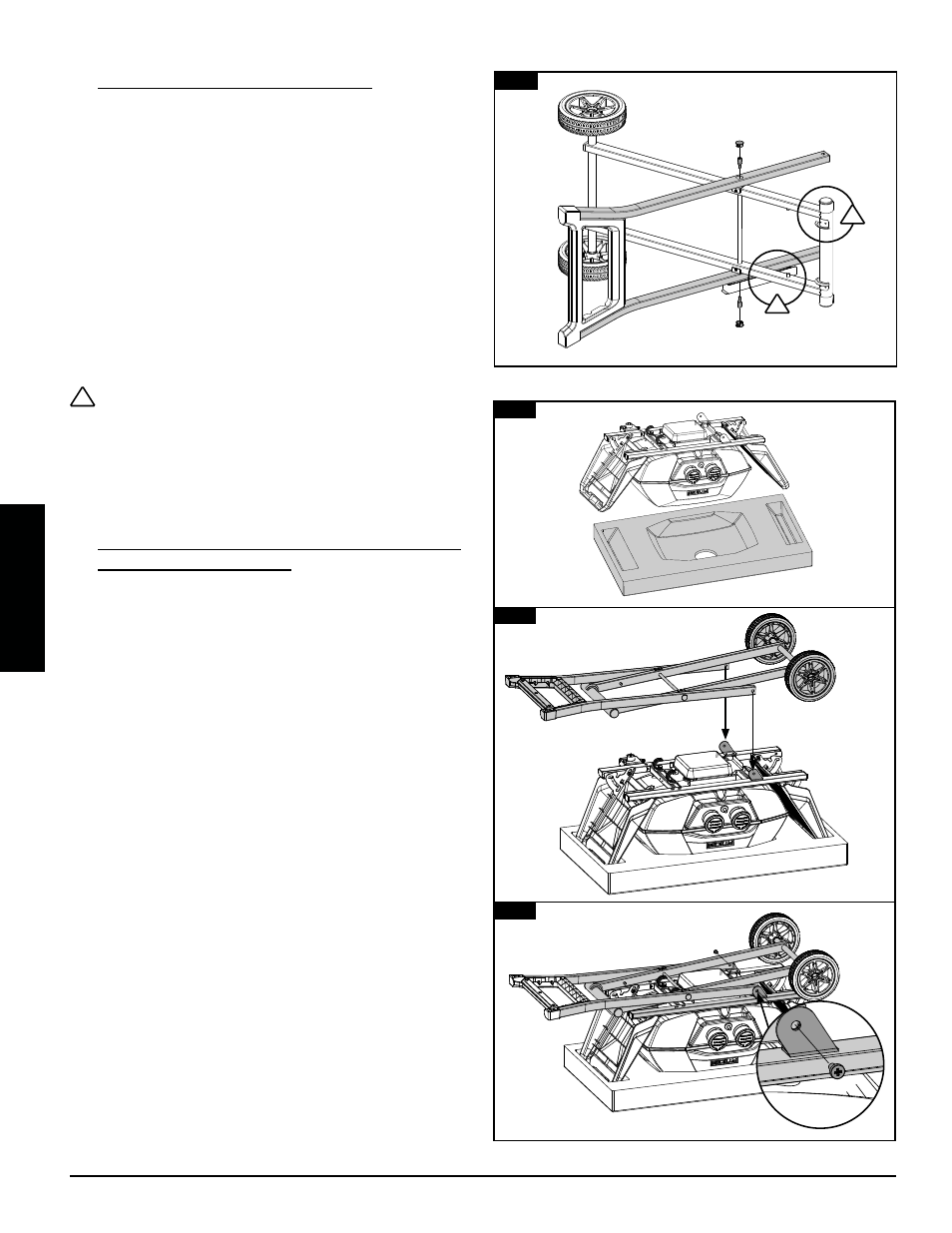

4. CONNECTEZ LES PIEDS DU CHARIOT
Pièces Requises:
2 x Vis de verrouillage du chariot (#C)
2 x Bouchon à vis (#D)
Installation:
• Croisez l'assemblage de tube de chariot droit avec
l'assemblage de tube de chariot gauche, illustré à
l'illustration 4, avec l'assemblage de tube de chariot
droit à l'extérieur.
• Fixez la section transversale avec une vis de
verrouillage du chariot, puis ajoutez le capuchon à vis
sur le trou pour terminer.
• Répétez pour le côté opposé.
AVERTISSEMENT : Lors de l'installation du pied du
chariot, veuillez noter que le tube du pied du chariot
avec la sangle est proche du sol et que les encoches
de l'assemblage du chariot gauche sont tournées
vers l'extérieur. Sinon, cela entraînera une mauvaise
installation.
5. FIXEZ LES PIEDS DU CHARIOT À L'ASSEMBLAGE
DE LA BOÎTE DE CUISSON
Pièces Requises:
1 x Assemblage de la boîte de cuisson (#2)
2 x Vis à grand pas (#E)
Installation:
• Retournez l'assemblage de la boîte de cuisson sur son
couvercle dans l'emballage en carton dans lequel il a
été fourni. Remarque 5A.
• Ouvrez l'assemblage des pieds du chariot avec la
poignée d'un côté et la roue de l'autre. Alignez les trous
jusqu'aux chevilles sur le dessous de l'assemblage de
la boîte de cuisson. Remarque 5B
• Utilisez une grande vis à épaulement pour fixer
l'assemblage des pieds du chariot à la boîte de cuisson.
Notez le détail en 5C.
• Répétez pour le côté opposé.
5A
5B
5C
2
E
!
4
D
C
C
D
!
!
