FRANÇAIS
27
2B
A

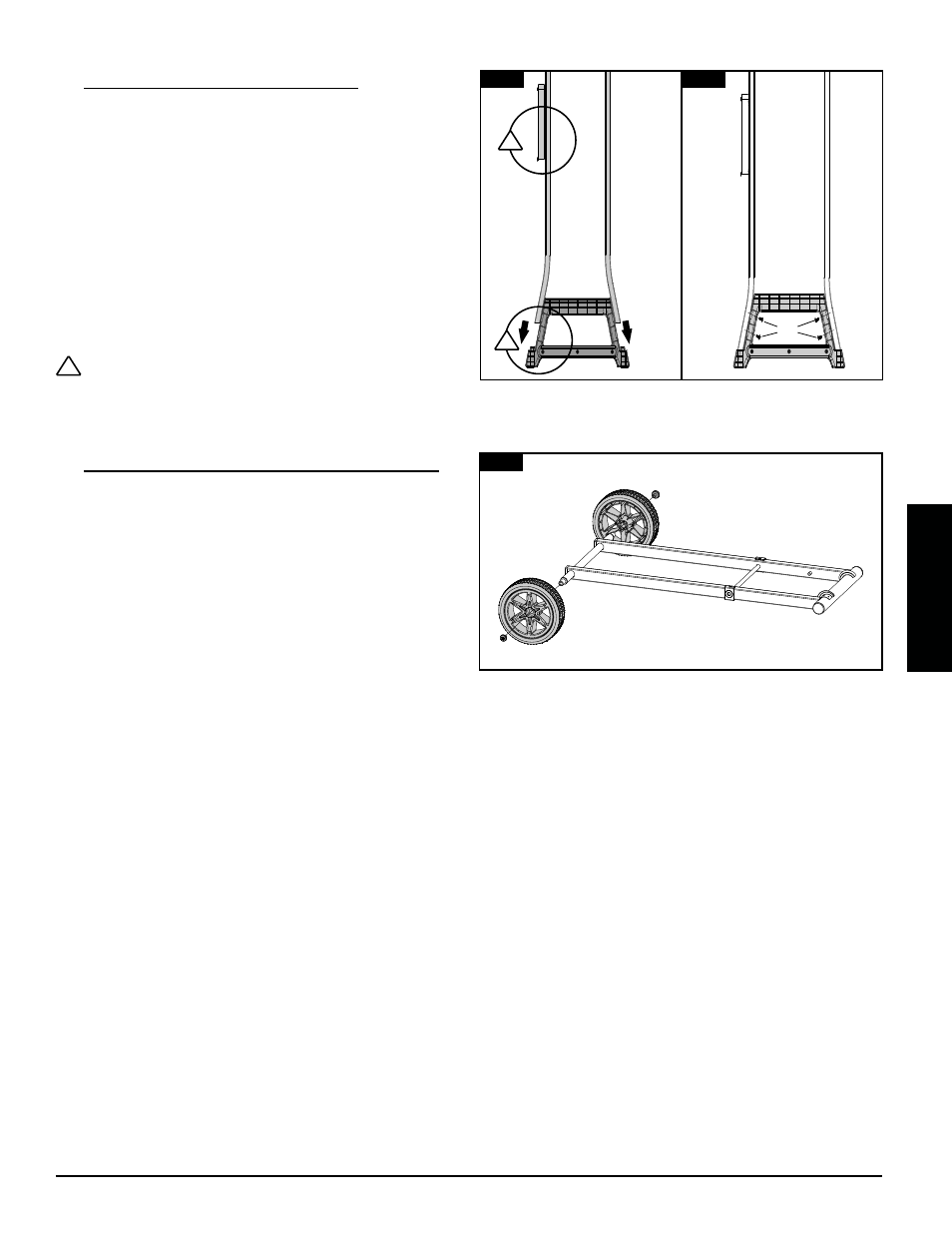

2. ASSEMBLER LES PIEDS DU CHARIOT
Pièces Requises:
1 x Tube de pied de chariot droit - Arrière (#4)
1 x Tube de pied de chariot droit - Avant (#5)
1 x Poignée de chariot (#6)
4 x Vis (#A)
Installation:
• Poussez le tube du pied du chariot droit avant et
arrière sur les chevilles sur le bord extérieur de la
poignée du chariot. Remarque 2A.
• Fixez quatre vis sur le bord intérieur de la poignée du
chariot au tube du pied droit du chariot. Remarque 2B.
AVERTISSEMENT : le tube du pied du chariot avec la
sangle doit être sur la gauche. Placez la poignée du chariot
dans la direction indiquée sur la figure. S’il est mal placé,
l’installation échouera.
3. ATTACHEZ LES ROUES AUX PIEDS DU CHARIOT
Pièces Requises:
1 x Assemblage de tube de pied de chariot
gauche (#7)
2 x Roues (#8)
2 x Vis de blocage de roue (#B)
Installation:
• Insérez la roue dans l'axe, puis insérez la vis de blocage
de la roue dans le trou de l'axe et fixez-la en place.
Notez l'illustration 3.
• Répétez l'opération pour l'autre roue du côté opposé.
3
8
8
7
B
B
2A
4 5
6
!
!
!
