DÉGAGEMENTS ET DIMENSIONS
(SUITE)
VUE DE DESSUS
A
B C
taquet de montage
face de tiroir
visage de
cabinet
bloc anti-basculement
CL

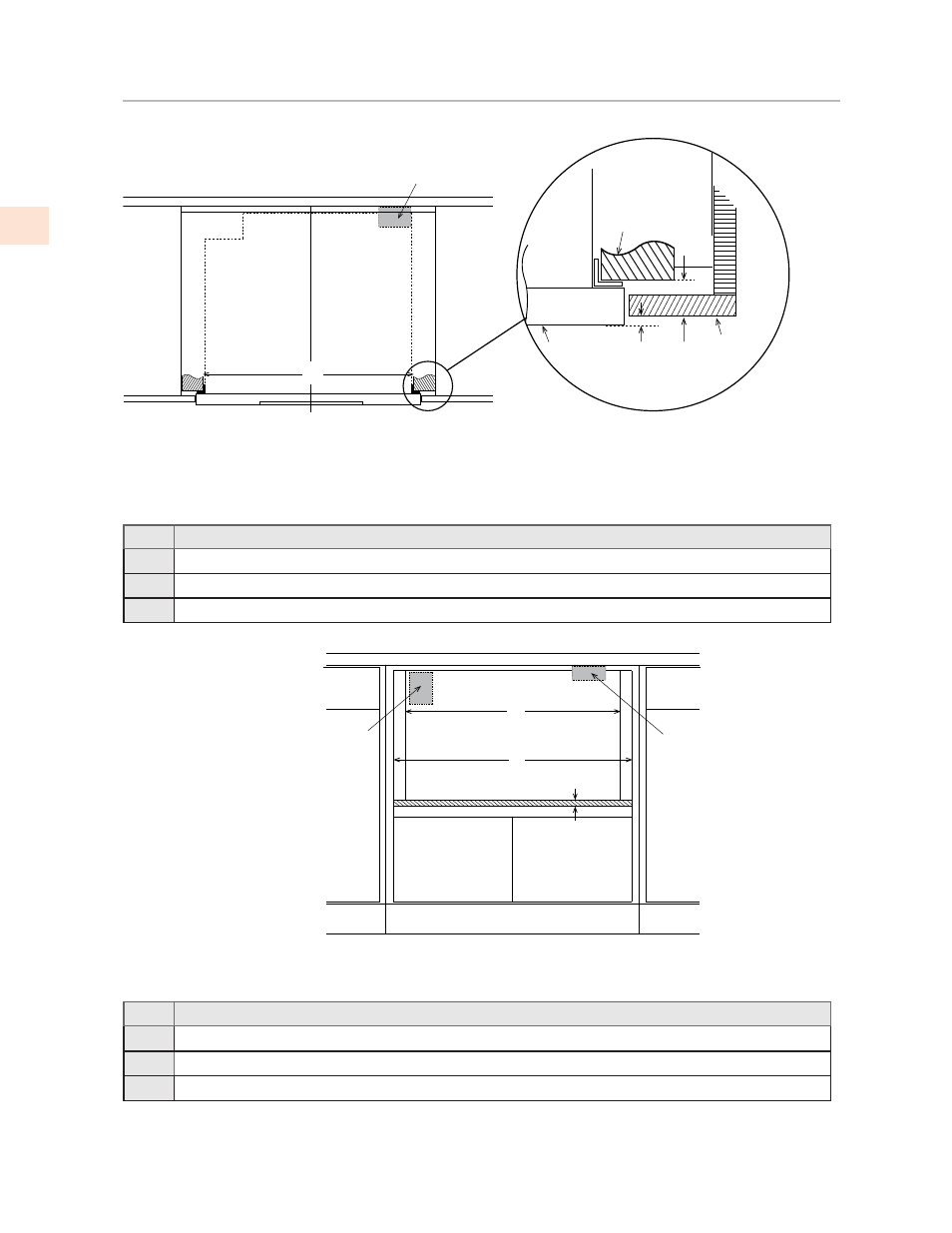

Figure 5. Montage encastré, vue de dessus
Remarque: la surface de montage du taquet fini doit reposer à 1-1/16 po [26,97 mm] de la face de
l'armoire (en poussant la face du tiroir vers l'extérieur de 1/4 po [6,35 mm].)
Art. Dimension
A 28-1/2 po [723.9 mm] largeur d'ouverture du taquet de montage
B 1/4 po [6.35 mm]
C 1-1/16 po [26.97 mm]
Figure 6. Montage encastré, vue de face
Art. Dimension
A 28-7/16 po [722.3 mm] largeur d'ouverture du taquet de montage
B 30-5/16 po [769.92 mm] minimum, 30-5/8 po [777.87 mm] maximum largeur d'ouverure affleurante
C 1-1/16 po [26.97 mm] étagère
VUE DE FACE
C
B
A
emplacement de prise
électrique suggéré
bloc anti-
basculement
Four non
montré
FR
