DÉGAGEMENTS ET DIMENSIONS
(SUITE)

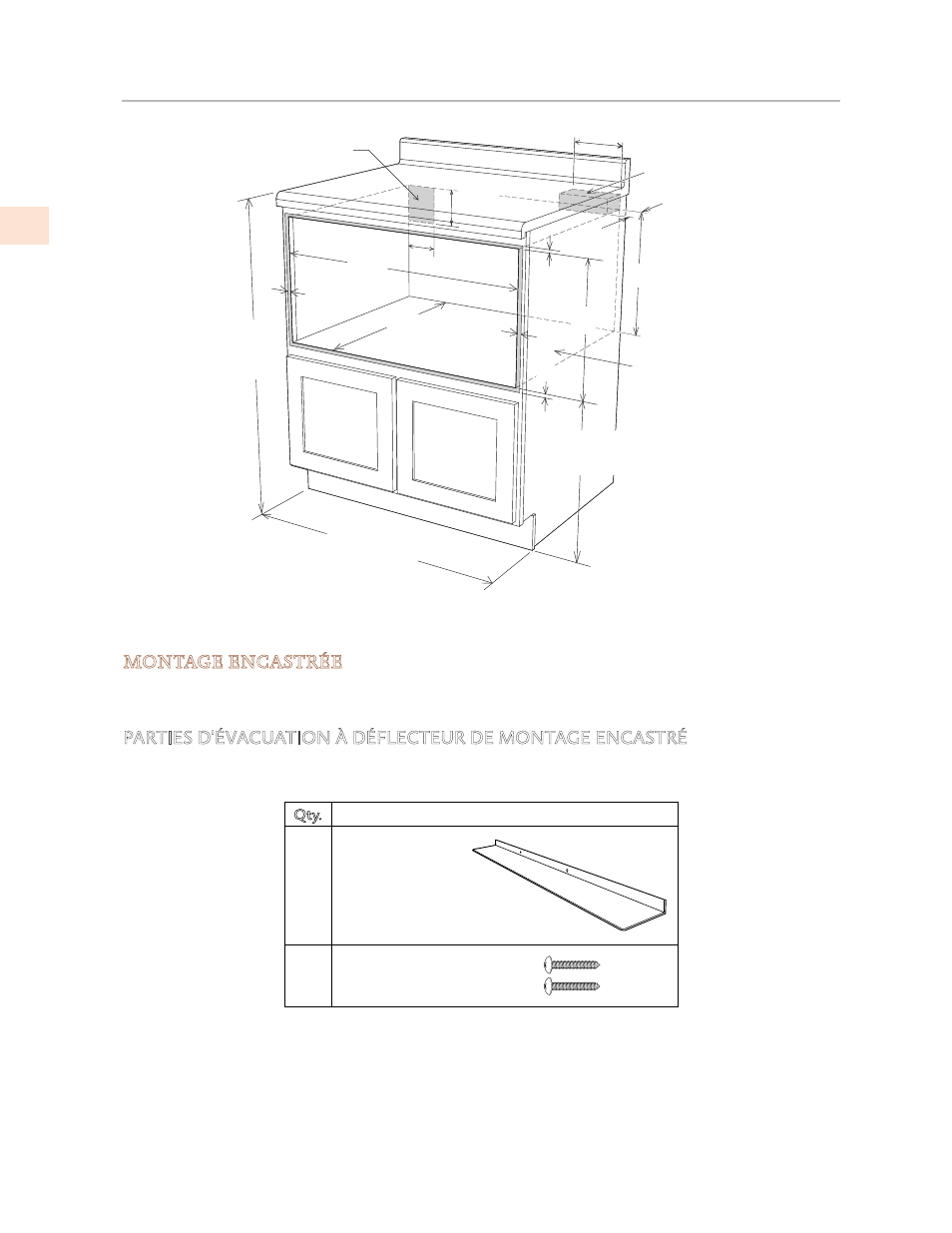

Figure 3. Montage standard sous le comptoir
36 po
[91,4 cm]
hauteur du
comptoir
D
D
E
C B
F
A
Emplacement de prise
électrique suggéré *
Le plancher doit
supporter 100 lbs.
[45 kg]
19 po [48,3 cm]
au-dessus du sol
(recommandé)
Bloc
anti-basculement
Armoire 30 po [76,2 cm]
largeur min.
4 po
[10,2 cm]
5 po
[12,7 cm]
6 po [15,2 cm]
3 1/2 po
[8,9 cm]
G
MONTAGE ENCASTRÉE
Si vous installez au ras du meuble, l'évent de déflecteur fourni doit être installé. Observez les
dimensions suivantes de l'armoire.
PARTIES D'ÉVACUATION À DÉFLECTEUR DE MONTAGE ENCASTRÉ
Pièces incluses
Qty.
1 Déflecteur encastré
2 Vis de montage
