DÉGAGEMENTS ET DIMENSIONS
(SUITE)

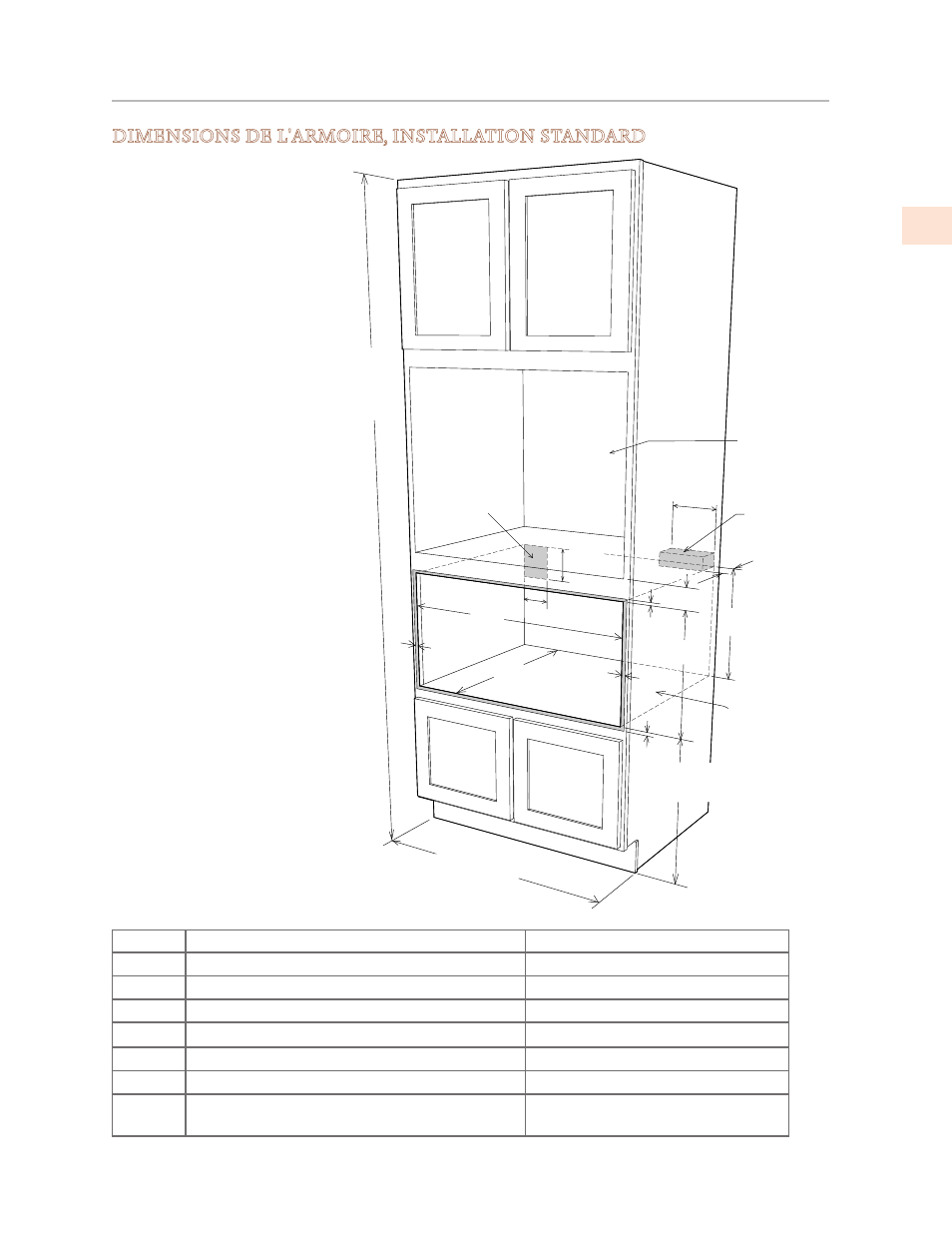

DIMENSIONS DE L'ARMOIRE, INSTALLATION STANDARD
ARTICLE DESCRIPTION DIMENSION
A Largeur de découpe 28-7/16 po [72,2cm]
B Profondeur de découpe 23-1/2 po [59,7 cm]
C Hauteur d'ouverture 14-13/16 po [37,6 cm]
D Chevauchement des côtés 3/4 po [1,9 cm]
E Chevauchement du bord supérieur 3/16 po [0,5 cm]
F Chevauchement du bord inférieur 7/16 po [1,1 cm]
G Bas de l'ouverture au bas du bloc anti-
basculement
14-13/16 po [37,6 cm]
Armoire
murale de
84 po
[213,4 cm]
Armoire 30 po
[76,2 cm]
largeur minimum
Emplacement
de prise
électrique
suggéré *
Bloc
anti-basculement
Découpe du
four mural
illustrée dans
le dessin
Le plancher doit
supporter 100 lbs.
[45 kg]
3 1/2 po
[8,9 cm]
6 po
[15,2 cm]
19 po [48.3 cm] au-dessus
du sol (recommandé)
D
D
E
H
C
B
G
F
A
4 po
[10,2 cm]
5 po
[12,7 cm]
Figure 2. Dimensions de
l'armoire
FR
©2019 Hestan Commercial Corporation
5
