Samson AirLine AWXm Micro UHF Wind Instrument Wireless System (D: 542 to 566 MHz) User Manual
Page 64
64
1. Ingresso CC - - Collegare qui l'alimentatore in dotazione.
AVVERTENZA: Non sostituire nessun altro tipo di adattatore di alimentazione. Ciò può
causare gravi danni all'AR99m e invaliderà la garanzia.
2. USCITE NON BILANCIATE - Usare questi jack non bilanciati da 1/4" e 1/8" per collegare
l'AR99m ad apparecchiature audio consumer (-10 dBV). Il cablaggio è il seguente: tip hot,
messa a terra del manicotto.
3. USCITA BILANCIATA - Utilizzare questo jack XLR a bassa impedenza bilanciato
elettronicamente (600 Ohm) quando si collega il AR99m all'apparecchiatura audio
professionale (+4dBu). Il cablaggio dei pin è il seguente: Pin 1 massa, Pin 2 polarità
normale (caldo), e Pin 3 polarità inversa (freddo).

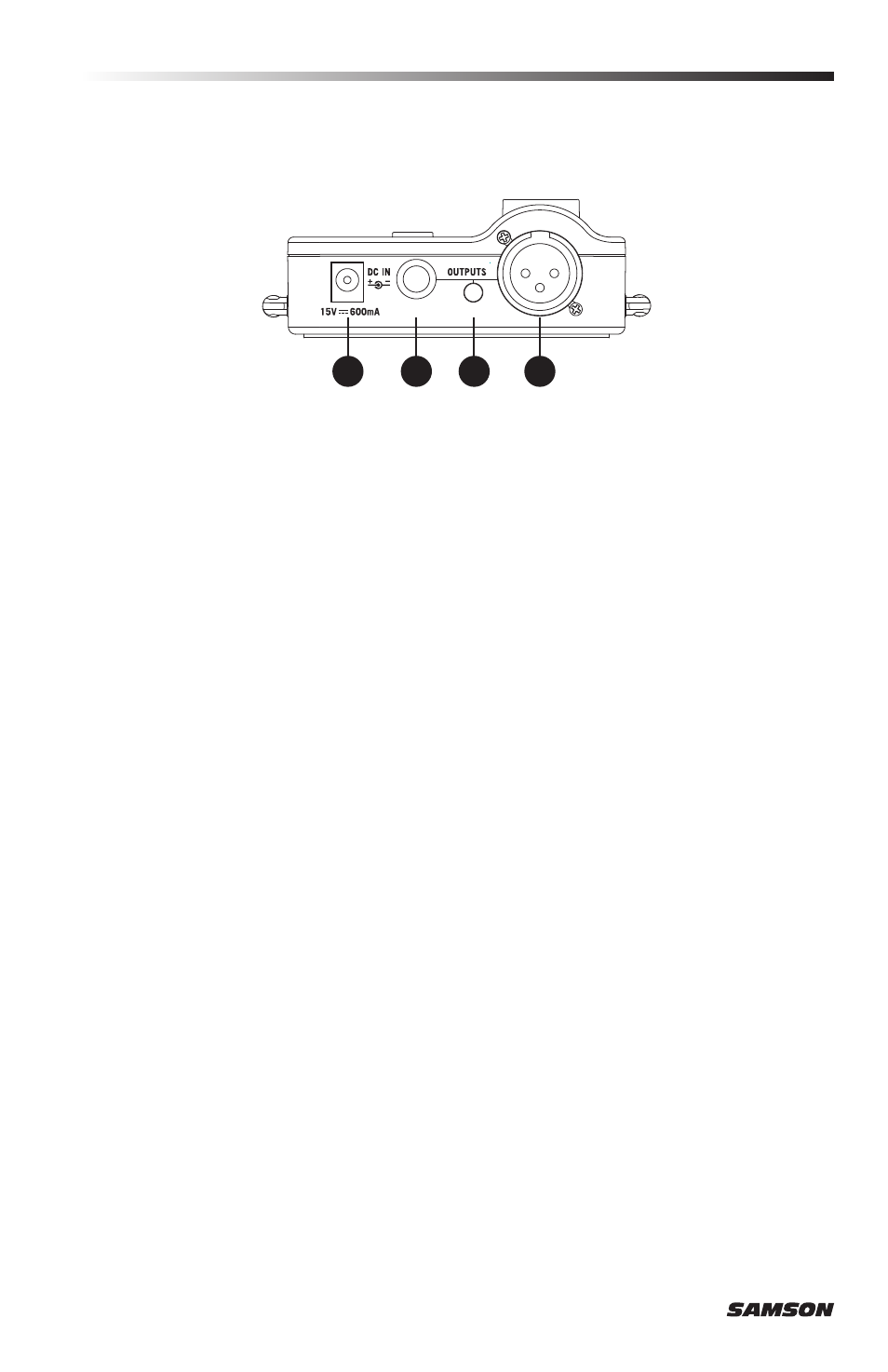

Caratteristiche del pannello posteriore del ricevitore
AR99m
1
2
2
3
