1. Antennen - Die Antennenhalterungen
ermöglichen eine vollständige Drehung
für eine optimale Platzierung. Bei
normalem Betrieb sollten beide Antennen
vertikal angebracht sein. Beide Antennen
können für den Transport des AR99m
bequem nach innen eingeklappt werden.
2. SET-Taste - Drücken Sie diese Taste, um
die 100 Betriebskanäle des Empfängers
zu durchsuchen und den optimalen
Kanal für die Leistung zu finden. Nach
Abschluss des Suchvorgangs wechselt
der AR99m in den IR-Setzmodus und
sendet den ausgewählten Kanal an den
Sender.
3. LED-Anzeige - Die zweistellige 7-Segment
LED-Anzeige zeigt den aktuellen
Betriebskanal des Empfängers an.
4. READY-Anzeige - Diese Anzeige leuchtet
grün, wenn der AR99m ein HF-Signal empfängt und das System betriebsbereit ist.
5. IR-Sender - Während des „IR-SET“ wird ein Infrarotlicht benutzt, um den Senderkanal
einzustellen.
6. PEAK-Anzeige - Diese Anzeige leuchtet rot, wenn das übertragene Audiosignal überlastet
ist.
7. VOLUME / Power Control - Dieser Drehknopf steuert den Pegel des Empfängerausgangs und
schaltet den AR99m ein und aus. Drehen Sie den Regler im Uhrzeigersinn, um das System
einzuschalten. Drehen Sie den Knopf gegen den Uhrzeigersinn, bis er einrastet, um das
System auszuschalten.
8. USB-Port - Dieser USB-Port liefert 5V
200mA Strom, der zum Laden des
ATX-Senders verwendet werden kann
(der AR99m gibt nur dann Strom an
den USB-Port ab, wenn der Strom
eingeschaltet ist). It can also be used to
connect an optional Samson XPD USB
Digital Wireless receiver to this input,
turning the AR99m into a dual wireless
system.

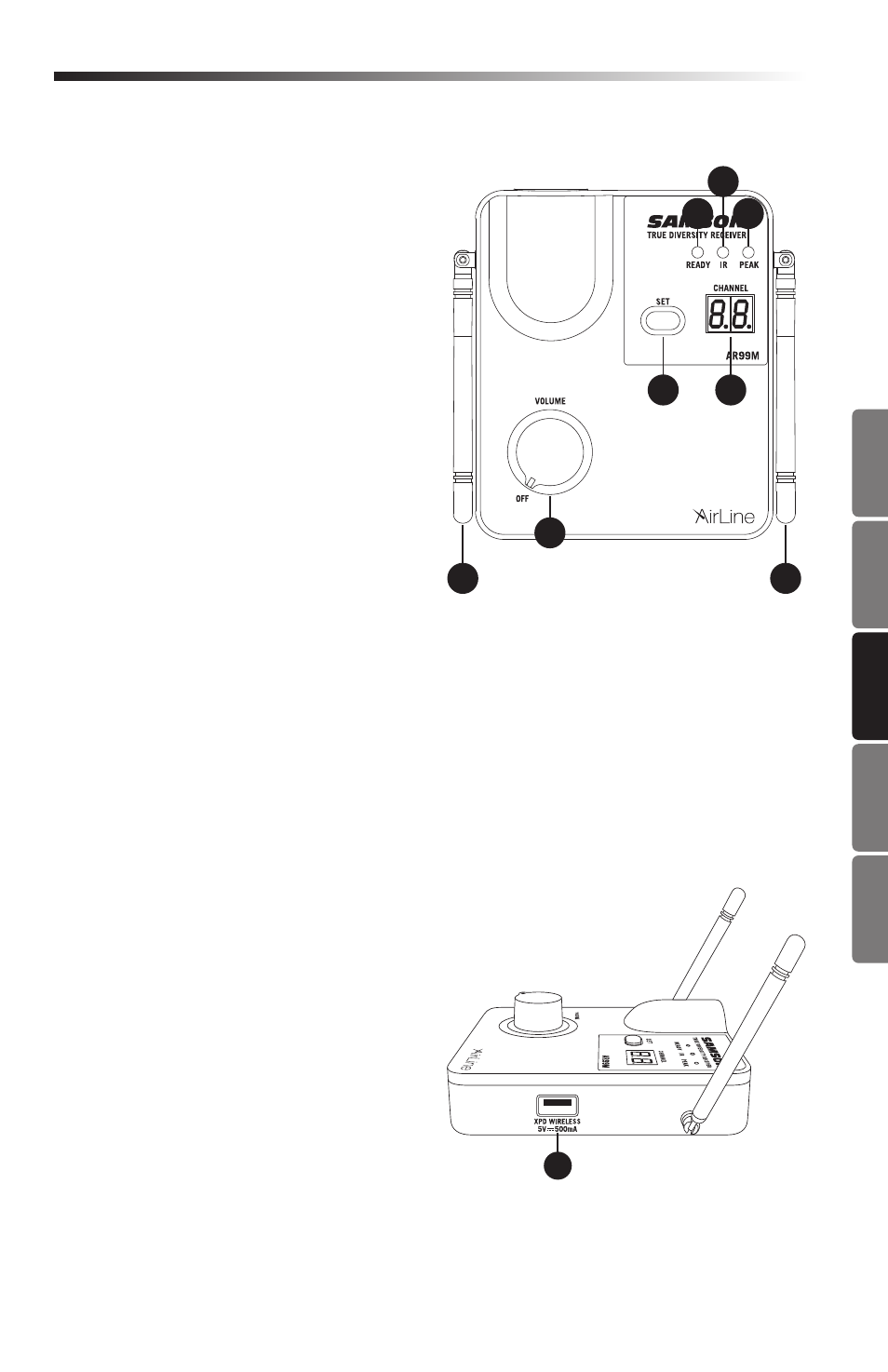

Funktionen des AR99m Empfängers
1 1
7
4 6
5
3 2
8
